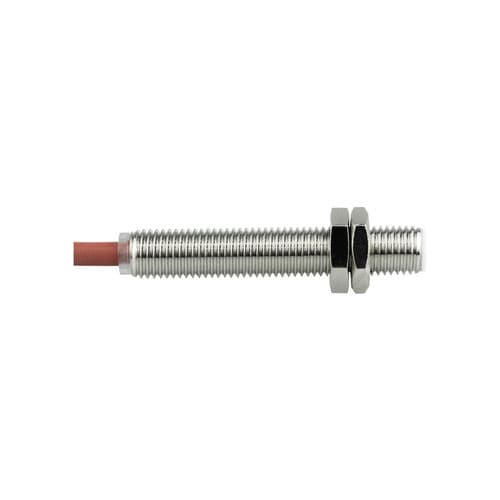

Capteur de proximité inductif CL12-RF2DL1-HcylindriqueM12avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- inductif
- Forme
- cylindrique
- Diamètre
- M12
- Signal de sortie
- avec fonction de commutation, 2 fils
- Tension d'alimentation
- DC, 24 Vcc, 12 Vcc
- Montage
- noyé
- Matériau
- en laiton, en PVC, en PTFE
- Niveau de protection
- pour haute température, résistant à la chaleur, IP67
- Autres caractéristiques
- sans contact, haute température
- Plage de mesure
Max: 2 mm
(0,08 in)Min: 0 mm
(0 in)- Température de process
Max: 120 °C
(248 °F)Min: 0 °C
(32 °F)
Description
Nom du produit
Présentation
Caractéristiques techniques
Paramètres mécaniques / électriques
Environnement d'utilisation
Illustrations produit
Caractéristiques / points techniques
- Modèle : CL12-RF2DL1/H
- Série : capteurs de proximité série CL12
Présentation
- Type : version haute température
- Distance de détection : 2 mm
- Boîtier : cylindrique (M12)
- Principe : inductif
- Format : filetage M12
- Sortie : DC 2 fils, Normalement Ouvert (DC 2 fils NO)
Caractéristiques techniques
- Longueur du câble : 2 m
- Direction de détection : frontale
- Fréquence de commutation : 800 Hz
- Temps de réponse : 625 μs
- Cible détectable : pièces métalliques
- Particularité : résistance aux hautes températures
- Accessoires : 2 écrous, 1 rondelle dentée interne, certificat de conformité
- Hystérésis : < 10% de la distance de détection
- Cible standard : fer 12×12×1 mm
- Dérive thermique : variation de la distance de détection ±15% dans la plage 0 à +120 °C (référence +23 °C)
- Matériaux : boîtier : laiton nickelé ; face de détection : PTFE (Téflon) ; câble : PVC
Paramètres mécaniques / électriques
- Type de sortie : DC 2 fils NO (2 fils en courant continu)
- Tension d'alimentation : DC 12–24 V
- Mode d'alimentation : 2 fils DC
- Indice de protection : IP67
- Connexion : câble moulé
- Type de signal : tout ou rien
- Mode de fonctionnement : normalement ouvert
- Montage : encastré
- Indicateur : LED de sortie jaune
- Tension résiduelle : ≤3 V (≤5 V sans polarité) à 100 mA, câble 2 m
- Influence de la tension : variation de la distance de détection ≤ ±1% pour ±15% de variation de la tension d'alimentation
- Courant de charge : 100 mA (câble 2 m)
- Résistance d'isolement : ≥50 MΩ (mesuré DC 500 V) entre les parties sous tension et le boîtier
- Capacité de commutation : ≤100 mA
- Courant de fuite : ≤0,8 mA
- Résistance aux chocs : 500 m/s² X/Y/Z, 3 fois
- Tension d'isolement : AC 1000 V 50/60 Hz 1 min entre parties sous tension et boîtier
- Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm X/Y/Z, 2 h
- Poids : 65 g
Environnement d'utilisation
- Température d'utilisation : 0–120 °C
Illustrations produit
- La fiche produit comprend le schéma de sortie et le dessin d'encombrement pour référence d'installation et de câblage.
Caractéristiques / points techniques
- Capteur inductif haute température en boîtier cylindrique M12
- Distance de détection 2 mm, cible standard fer 12×12×1 mm
- Tension de fonctionnement DC 12–24 V, 2 fils DC, sortie normalement ouverte
- Fréquence de commutation 800 Hz, temps de réponse env. 625 μs
- Indice de protection IP67, plage de température d'utilisation 0–120 °C
- Boîtier laiton nickelé, face de détection PTFE, câble PVC ; livré avec écrous et rondelle
