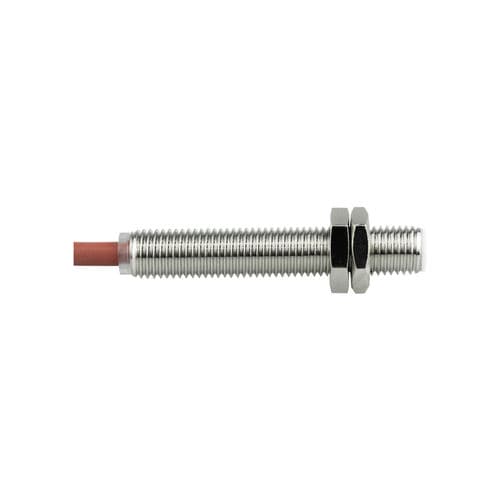

Capteur de proximité inductif CL12-RF2DP1-H
cylindriqueM12avec fonction de commutation

Capteur de proximité inductif - CL12-RF2DP1-H - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Capteur de proximité inductif - CL12-RF2DP1-H - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M12
Signal de sortie
PNP, avec fonction de commutation
Tension d'alimentation
24 Vcc, 12 Vcc
Montage
noyé
Matériau
en laiton, en PVC, en PTFE
Niveau de protection
pour haute température
Autres caractéristiques
3 fils, haute température
Plage de mesure

Max: 2 mm
(0,08 in)

Min: 0 mm
(0 in)

Température de process

Max: 120 °C
(248 °F)

Min: 0 °C
(32 °F)

Description

Nom du produit
  • CL12-RF2DP1/H (série CL12 capteur de proximité)


Points clés
  • Type de produit : Résistant aux hautes températures
  • Distance de détection : 2 mm
  • Structure : Cylindrique
  • Principe de détection : Inductif
  • Dimension : M12
  • Sortie : PNP NO (normalement ouverte)


Caractéristiques techniques
  • Longueur de câble : 2 m
  • Direction de détection : Avant
  • Fréquence de réponse : 800 Hz
  • Temps de réponse : 625 μs
  • Objet détecté : Métal
  • Exigence particulière : Résistance aux hautes températures
  • Accessoires : Écrous ×2, rondelle dentelée interne ×1, certificat
  • Hystérésis : Inférieure à 10 % de la distance de détection
  • Cible standard : Fer 12 × 12 × 1 mm
  • Dérive en température : ±15 % maximum sur la plage 0–120 °C par rapport à +23 °C de référence
  • Matériaux : Corps laiton nickelé ; face de détection Téflon ; câble PVC


Paramètres mécaniques / électriques
  • Sortie : PNP NO
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : Tripolaire DC
  • Indice de protection : IP67
  • Connexion : Câble moulé
  • Type de signal : Signal de commutation
  • Mode de fonctionnement : Normalement ouvert
  • Installation : Encastrement
  • Courant consommé : <15 mA
  • Voyant : Voyant de sortie jaune
  • Circuits de protection : Protection contre les courts-circuits, protection contre les surtensions
  • Influence de la tension : Variation de distance de détection ≤ ±1 % pour une variation d'alimentation de ±15 %
  • Courant de charge : <100 mA
  • Résistance d'isolement : >50 MΩ (DC 500 V), entre parties sous tension et boîtier
  • Tension d'essai : AC 1000 V, 50/60 Hz, 1 min, entre parties sous tension et boîtier
  • Résistance aux chocs : 500 m/s, 3 fois dans les directions X, Y, Z
  • Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, 2 h dans les directions X, Y, Z
  • Poids : 65 g


Environnement d'utilisation
  • Température de fonctionnement : 0–120 °C


Caractéristiques / Spécifications
  • Modèle : CL12-RF2DP1/H
  • Série : Série de capteurs de proximité CL12
  • Distance de détection : 2 mm (cible standard : fer 12 × 12 × 1 mm)
  • Principe : Inductif
  • Aspect : M12 cylindrique, montage encastré
  • Sortie : PNP normalement ouverte (NO), signal de commutation
  • Alimentation : DC 12–24 V, tripolaire DC
  • Protection : IP67, connexion par câble moulé
  • Température d'utilisation : 0–120 °C (type haute température)
  • Fréquence / temps de réponse : 800 Hz / 625 μs
  • Matériaux : Corps laiton nickelé ; face de détection Téflon ; câble PVC
  • Accessoires : Écrous ×2, rondelle dentelée interne ×1, certificat
  • Poids : 65 g
