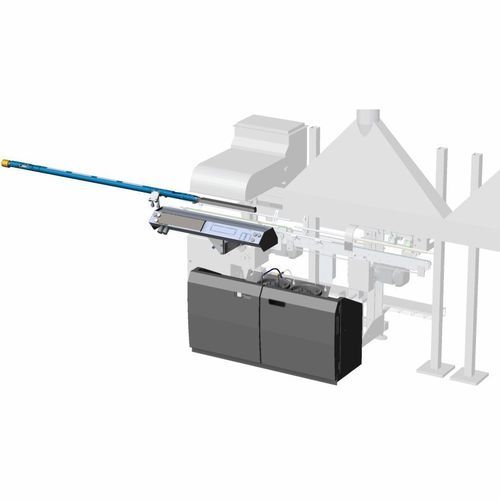

Système d'enduction de vernis LAS series

pour objets cylindriquespour métalpour aluminium

Aperçu
La protection efficace de la couture de soudure est essentielle à la qualité d'une boîte trois parties. Soudronic fournit des systèmes entièrement automatisés de poudrage et de laquage humide pour soudures intérieures et extérieures. Les systèmes sont personnalisables selon la configuration de ligne, la cadence de production et les dimensions des corps de boîte. Ils sont conçus pour une utilisation propre et simple et pour une consommation réduite de poudre ou de laque.

Séries disponibles (exemples)

• SOUCOAT P-80S / P-120S
  • Emplacement : couture intérieure
  • Application : poudrage
  • Position de soudure : soudure supérieure
  • Technologie : poudre
  • Vitesse de soudage : 9 – 115 m/min
  • Diamètre du corps : 45 – 330 mm
• PowerCOAT iP
  • Emplacement : couture intérieure
  • Application : poudrage
  • Position de soudure : soudure supérieure, soudure inférieure
  • Technologie : poudre
  • Vitesse de soudage : 8 – 80 m/min
  • Diamètre du corps : 52 – 400 mm
• PowerCOAT oP
  • Emplacement : couture extérieure
  • Application : poudrage
  • Position de soudure : soudure supérieure, soudure inférieure
  • Technologie : poudre
  • Vitesse de soudage : 8 – 80 m/min
  • Diamètre du corps : 52 – 400 mm
• PRC
  • Emplacement : couture extérieure
  • Application : revêtement par rouleau
  • Position de soudure : soudure supérieure
  • Technologie : laque humide
  • Vitesse de soudage : 9 – 125 m/min
  • Diamètre du corps : 45 – 200 mm
• ORC / ORC-BP
  • Emplacement : couture extérieure
  • Application : revêtement par rouleau
  • Position de soudure : soudure supérieure (ORC) / soudure inférieure (ORC-BP)
  • Technologie : laque humide
  • Vitesse de soudage : ORC 10 – 100 m/min ; ORC-BP 10 – 100 m/min
  • Diamètre du corps : 45 – 330 mm
• DRC
  • Emplacement : couture intérieure
  • Application : revêtement par rouleau
  • Position de soudure : soudure supérieure
  • Technologie : laque humide
  • Vitesse de soudage : 10 – 115 m/min
  • Diamètre du corps : 52 – 165 mm
• LNS
  • Emplacement : couture intérieure
  • Application : laquage airless
  • Position de soudure : soudure supérieure, soudure inférieure
  • Technologie : laque humide
  • Vitesse de soudage : 9 – 140 m/min
  • Diamètre du corps : 45 – 330 mm
• LAS
  • Emplacement : couture intérieure
  • Application : laquage airspray
  • Position de soudure : soudure supérieure
  • Technologie : laque humide
  • Vitesse de soudage : 9 – 125 m/min
  • Diamètre du corps : 52 – 330 mm
• ANL
  • Emplacement : couture extérieure
  • Application : laquage au pinceau
  • Position de soudure : soudure supérieure
  • Technologie : laque humide
  • Vitesse de soudage : 9 – 25 m/min
  • Diamètre du corps : 99 – 330 mm
• OSS
  • Emplacement : couture extérieure
  • Application : laquage airless
  • Position de soudure : soudure supérieure
  • Technologie : laque humide
  • Vitesse de soudage : 50 – 140 m/min
  • Diamètre du corps : 45 – 330 mm

Conception du système — éléments clés

• Bras pulvérisateur avec pistolet SSCO et raccord rapide
• Filtre de laque
• Cuve de laque pressurisée
• Système de contrôle : autonome ou intégré au soudeur ou au four de cuisson (optionnel)
• Hotte d'aspiration et boîte filtrante avec ventilateur fourni par le client

Bras pulvérisateur de laque (LSA) — caractéristiques

• Bac de récupération pour éviter la contamination à l'intérieur du corps de boîte
• Raccord rapide et pistolet de pulvérisation
• Réglage facile de la largeur de pulvérisation et alignement rapide
• Refroidissement interne pour vitesses de soudage élevées

Conteneur de laque 2 (LC2)

• Équipé de deux conteneurs de laque (18 L chacun)
• Un conteneur de solvant (18 L) pour le nettoyage des tuyaux, vannes et pistolet
• Filtre de laque intégré
• Monté sur roulettes pour mobilité
• Options : UTC (Uninterrupted Tank Change) et jusqu'à 2 mélangeurs à pale

Kit de service pour laque humide

• Nettoyeur ultrasonique (applications pulvérisation)
• Aiguilles de nettoyage de buse et clé spéciale pour buse
• Cartouches filtrantes (0.002", 0.003", 0.004") pour applications pulvérisation
• Thermomètre, chronomètre, coupe-viscosité DIN 4, brosse de nettoyage, grattoir

Soudronic Insights Ready

• Tableau de bord de base lorsque la machine est connectée à une machine compatible Insights (ex. soudeuse)
• Fournit des statistiques de production en temps limité au niveau machine et composant
• Éléments disponibles : état machine, efficacité, top 5 des erreurs, journal des événements

Types de machines — exemple : famille LAS

• LAS-E
  • Emplacement : couture intérieure
  • Application : laque humide
  • Position de soudure : soudure supérieure
  • Vitesse de soudage : 9 – 125 m/min
  • Diamètre du corps : 52 – 330 mm
  • Comportement de pulvérisation : pulsé, max. 650 cpm
  • Laque : à base d'eau et de solvant
  • Conteneur de laque : 3 × 18 L (laque / réserve / solvant)
  • Contrôle : commande électro (autonome ou intégrée)
• LAS-E U
  • Mêmes plages de base que LAS-E ; conçu pour intégration UNICONTROL ou fonctionnement autonome

Remarques

• Les systèmes s'adaptent à différents formats de corps de boîte et configurations de ligne ; de nombreuses options et accessoires sont disponibles pour répondre aux exigences de production et de process.
• Toutes les plages techniques (vitesse de soudage, diamètre du corps, plages de viscosité, volumes de conteneurs) dépendent de la série et de la configuration choisies.

Caractéristiques techniques / spécifications

• Plages typiques de vitesse de soudage par série : 8 – 80 m/min ; 9 – 125 m/min ; 10 – 115 m/min ; 50 – 140 m/min (selon la série)
• Plages de diamètres de corps en service : 45 – 400 mm (selon la série)
• Conteneur de laque : conteneurs typiques de 18 L ; les systèmes utilisent souvent 2–3 conteneurs (laque, réserve, solvant)
• Viscosité de laque (coupe DIN 4) pour la famille LAS : env. 15 – 20 s
• Application poudre : technologie de poudre pour coutures intérieures/extérieures (séries spécifiques)
• Options laque humide : technologies airless, airspray, rouleau et brosse disponibles
• Exemple de comportement de pulvérisation : application pulsée jusqu'à 650 cpm (LAS)
• Accessoires disponibles : UTC (Uninterrupted Tank Change), mélangeurs à pale, Liquid Lacquer Monitor (LLM), convoyeurs d'appui, coupe-bandes, balance de précision pour mesure poudre/laque, mesureur d'épaisseur de couche (MICRO.MATE), enregistreur de données de cuisson (CURE.LOG)
