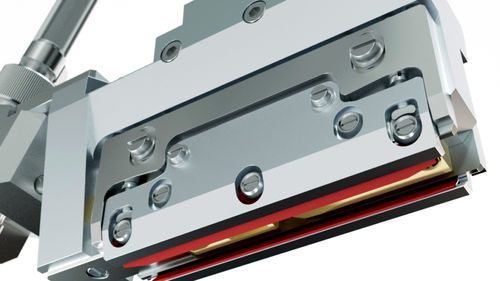

Système d'enduction de vernis PowerCOAT oP series

à base de résine époxypour objets cylindriquespour emballage

Présentation
La protection efficace du joint de soudure est cruciale pour la qualité d'une boîte trois pièces. Soudronic fournit des systèmes entièrement automatisés de poudrage et de laquage humide pour les joints intérieurs et extérieurs. Les systèmes sont personnalisables selon la configuration, la vitesse de production et les dimensions du corps de la boîte. Ils assurent une exploitation propre, simple et une consommation réduite de poudre ou de laque.

Applications

• Joint intérieur (Seam Inside)
• Joint extérieur (Seam Outside)
• Poudrage (intérieur et extérieur inclus)
• Laquage humide : airless, aérographie, revêtement par rouleau, application au pinceau

Avantages clés (PowerCOAT oP)

• Changement de couleur rapide : nouveau type de poudre (forte opacité) permettant des changements de couleur réduits à 15 – 30 minutes (PowerCOAT oP Flex).
• Grande vitesse : les systèmes poudre atteignent jusqu'à 100 m/min (certaines séries indiquent jusqu'à 140 m/min pour des applications spécifiques).
• Application précise : contrôle de l'épaisseur d'application monitoré et précis.
• ZeroGAP : surveillance et ajustement de l'écart entre corps de boîte pour minimiser l'entrée de poudre à l'intérieur de la boîte.
• Échange facile des applicateurs : changement rapide entre laque et poudre (convoyeur aérien ZeroGAP compatible).
• Une tour à poudre principale pour intérieur et extérieur : application intérieure et extérieure avec une seule unité poudre ; économie (>25 % vs deux unités) et même poudre utilisable pour les deux applications.

Types de machines (résumé)
Machine Type | Location | Application | Weld position | Welding speed [m/min] | Body Diameter [mm] | Seam coating width | Powder changeover time | Powder container size | Stand-alone System
PowerCOAT oP Performance | Seam Outside | Powder Coating | top weld, bottom weld | 8 – 80 | 52 – 400 | 7.5 – 15 | 1 – 2 hrs | all drum sizes | yes
PowerCOAT oP Flex | Seam Outside | Powder Coating | top weld, bottom weld | 8 – 80 | 52 – 400 | 7.5 – 15 | 15 – 30 min | max. 20 kg | yes

Séries et technologies supplémentaires disponibles

• SOUCOAT P-80S / P-120S (Seam Inside, Powder Coating)
• PowerCOAT iP (Seam Inside, Powder Coating)
• PowerCOAT oP (Seam Outside, Powder Coating)
• PRC, ORC, ORC-BP, DRC (solutions rouleau / laquage humide)
• LNS, LAS, ANL, OSS (diverses technologies d'application de laque)

Fonctionnalités et modules

• PowerCURE Preheater : four de cuisson à induction court de 1,5 m agissant comme préchauffeur pour atteindre la température de cuisson correcte à des vitesses de ligne accrues ; utilisable avec les systèmes poudre extérieurs et les fours à gaz existants ; peut être positionné entre le soudeur et le four et inclure une station de rejet de boîtes.
• savePro powdermonitor : mesure la quantité de poudre sur chaque boîte ; peut déclencher l'arrêt de la soudeuse si l'épaisseur de poudre est inférieure aux limites (disponible pour poudres blanches et transparentes).
• Seam cooler : option buses de refroidissement pour vitesses de soudage plus élevées, VPPA-Powder et systèmes de revêtement par rouleau intérieur ; monté dans le convoyeur de sortie du soudeur.
• Préparation Industrie 4.0 : interface OPC-UA pour transférer des données brutes (par exemple vers un ERP) ; transmet l'état machine, l'efficacité, les principales erreurs et le journal d'événements.
• Possibilité d'approbation FDA : composants chimiques des poudres colorées non critiques pour la sécurité alimentaire ; le produit final peut être certifié FDA sur demande ; le convoyeur ZeroGAP régulé et le préchauffage minimisent les particules de poudre à l'intérieur de la boîte.

Accessoires et équipements d'essai

• MICRO.MATE : épaisseur-mètre compact pour revêtement sur substrats fer/acier 0 – 1000 µm ; diamètre de mesure 2 mm ; idéal pour interventions sur site et zones difficiles d'accès.
• CURE.LOG : enregistreur de données qui suit température, torsion et chocs des boîtes pour collecte de profils de cuisson, surveillance et dépannage.
• Stripe Cutter STC : coupe des bandes dans des corps de boîtes soudés/revêtus pour le contrôle qualité. Gammes de format :
  • Diamètre 45 – 185 mm, largeur de bande 23 mm
  • Diamètre 52 – 185 mm, largeur de bande 23 mm
  • Diamètre 99 – 330 mm, largeur de bande 33 mm
  • Hauteur : 320 mm
  • Épaisseur de tôle max. : 0,32 mm
• Balance de précision PWB (Mettler) : plage 0 – 500 g ; lecture 0,001 g ; pour contrôle rapide de la quantité de poudre ou de laque appliquée.
• Powder Beading Tester PBT : évalue la dureté (ruptures de perlage) et l'adhérence des poudres époxy/polyester (épaisseur de feuille 0,16 – 0,22 mm).
• Système d'aspiration pour nettoyage : pour systèmes poudre ; modèles tension 110–120 V ou 220–240 V ; grande surface de filtre principal (2 100 cm2) avec filtres optionnels HEPA/ULPA ; sac filtrant amovible (9,75 L) et châssis robuste sur roulettes.

Capacités & adéquation des machines
Les systèmes conviennent à l'ensemble des formats de boîtes, des petits aérosols aux grands fûts ; l'application correcte de la poudre est garantie sur tous les formats.

Caractéristiques / spécifications techniques

• Vitesse de traitement (systèmes poudre) : jusqu'à 100 m/min (certaines solutions laque/airless indiquent des plages jusqu'à 140 m/min selon la série).
• PowerCOAT oP Performance : vitesse de soudage 8 – 80 m/min ; diamètre corps 52 – 400 mm ; largeur de revêtement de joint 7,5 – 15 mm ; temps de changement de poudre 1 – 2 h ; contenant poudre : toutes tailles de fûts ; autonome : oui.
• PowerCOAT oP Flex : vitesse de soudage 8 – 80 m/min ; diamètre corps 52 – 400 mm ; largeur de revêtement 7,5 – 15 mm ; temps de changement de poudre 15 – 30 min ; contenant poudre max. 20 kg ; autonome : oui.
• SOUCOAT P-80S / P-120S (poudre intérieure) : vitesse 9 – 115 m/min ; diamètre corps 45 – 330 mm.
• PRC (laque rouleau, soudure supérieure) : vitesse 9 – 125 m/min ; diamètre corps 45 – 200 mm.
• ORC / ORC-BP (laque rouleau) : vitesse 10 – 100 m/min ; diamètre corps 45 – 330 mm.
• DRC (laque rouleau, intérieur) : vitesse 10 – 115 m/min ; diamètre corps 52 – 165 mm.
• LNS (laque airless, intérieur) : vitesse 9 – 140 m/min ; diamètre corps 45 – 330 mm.
• LAS (laque aérographie, intérieur) : vitesse 9 – 125 m/min ; diamètre corps 52 – 330 mm.
• ANL (laque pinceau, extérieur) : vitesse 9 – 25 m/min ; diamètre corps 99 – 330 mm.
• OSS (laque airless, extérieur, soudure supérieure) : vitesse 50 – 140 m/min ; diamètre corps 45 – 330 mm.
• PowerCURE Preheater : longueur four induction 1,5 m (module préchauffeur).
• ZeroGAP : surveillance active de l'écart et ajustement pour minimiser l'entrée de poudre dans les boîtes.
• Possibilité d'approbation FDA : formulations poudre compatibles avec certification sécurité alimentaire sur demande.
