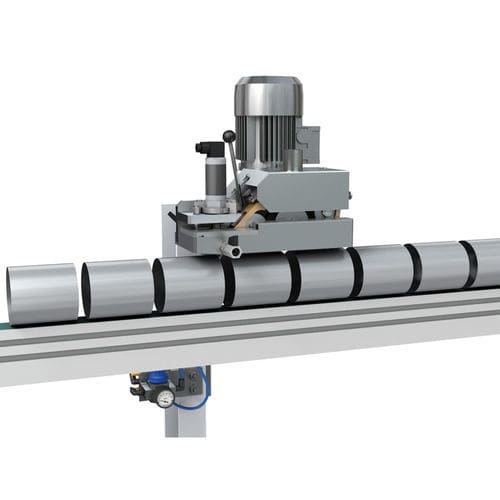

Système de protection PRC series

Aperçu produit
Les unités de protection de couture Soudronic appliquent un film de laque liquide sur la couture extérieure des boîtes trois pièces pour prévenir la corrosion et garantir une qualité constante. Les systèmes sont entièrement automatisables et configurables selon la vitesse de production, le diamètre du corps de boîte et l'implantation de la ligne, avec une consommation réduite de laque et une maintenance simplifiée.

Systèmes de protection de la couture et applications

• Systèmes entièrement automatisés par rouleau ou pulvérisation pour protection des coutures extérieures ou intérieures
• Adaptables à une large plage de vitesses de production et de diamètres de corps
• Conçus pour un fonctionnement propre, une consommation minimale de laque et une intégration aisée

Caractéristiques et avantages — PRC (laquage couture extérieure)
L'unité PRC applique un film de laque fin et uniforme sur la couture extérieure. Des matériaux de rouleau adaptés (acier, synthétique, caoutchouc souple/dur) garantissent un dépôt homogène sur boîtes profilées et rondes, la laque étant alimentée en continu du réservoir vers le bac de transfert.

• Vitesse du rouleau d'application réglable en continu et synchronisée avec le convoyeur
• Rouleaux d'application de haute qualité pour une distribution homogène de la laque
• Montage possible sur convoyeurs standard
• Film fin pour une consommation de laque économique
• Fonctionnement propre et manutention conviviale
• Surveillance du niveau de laque intégrée pour une production continue

Principaux composants (PRC)

• Réservoir de laque (flacon ou cuve sous pression)
• Rouleau d'application motorisé
• Moteur à commande de fréquence avec synchronisation de vitesse
• Rouleaux interchangeables (variantes PRC-T / PRC-TS / PRC-TD / PRC-TDS)
• Capteurs de niveau de laque
• Kit de service pour maintenance

Surveillance du niveau de laque
Des capteurs automatiques détectent le faible niveau de laque dans les flacons ou le réservoir de transfert et signalent le besoin de remplissage. Si le remplissage n'est pas effectué dans l'intervalle défini, un arrêt de ligne optionnel est déclenché pour protéger la qualité des soudures et éviter les produits défectueux.

Kit de service pour laque liquide

• Nettoyeur ultrasonique (pour composants de pulvérisation)
• Aiguilles de nettoyage d'injecteurs et clé spéciale pour buses (pulvérisation)
• Cartouches filtrantes (0,002", 0,003", 0,004" pour systèmes de pulvérisation)
• Thermomètre, chronomètre, coupe-viscosité DIN 4, brosse de nettoyage et raclette

Soudronic Insights Ready
Connectée à une ligne Insights-ready, la machine propose un tableau de bord basique affichant des statistiques de production en temps limité : état machine, indicateurs d'efficacité, top erreurs et journal d'événements pour supervision et dépannage à distance.

Types de machines (résumé)

• PRC-T — emplacement : couture extérieure ; application : laque liquide ; position de soudure : soudure supérieure ; vitesse max : 70 m/min ; Ø corps : 45–200 mm (*) ; largeurs/matériaux rouleau : synthétique 15 (20 sur demande) / caoutchouc souple 16 / caoutchouc dur 16 (20 sur demande) ; contenant laque : flacon 2 L ; surveillance niveau : oui
• PRC-TS — couture extérieure ; laque liquide ; soudure supérieure ; vitesse max : 70 m/min ; Ø corps : 45–99 mm ; rouleaux acier 7/8/10/12/15/18 mm ; contenant laque : flacon 2 L ; surveillance niveau : oui
• PRC-TD — couture extérieure ; laque liquide ; soudure supérieure ; vitesse max : 125 m/min ; Ø corps : 45–200 mm (*) ; largeurs/matériaux rouleau : synthétique 15 (20 sur demande) / caoutchouc souple 16 / caoutchouc dur 16 (20 sur demande) ; contenant laque : cuve sous pression 9 L ; surveillance niveau : oui
• PRC-TDS — couture extérieure ; laque liquide ; soudure supérieure ; vitesse max : 125 m/min ; Ø corps : 45–99 mm ; rouleaux acier 7/8/10/12/15/18 mm ; contenant laque : cuve sous pression 9 L ; surveillance niveau : oui

Séries disponibles (exemples)

• SOUCOAT P-80S / P-120S — poudrage pour couture intérieure (vitesse 9–115 m/min, Ø corps 45–330 mm)
• PowerCOAT iP / PowerCOAT oP — poudre pour coutures intérieures/extérieures (vitesse 8–80 m/min, Ø corps 52–400 mm)
• PRC / ORC / ORC-BP / DRC — systèmes roller pour laque liquide sur coutures extérieures (plages de vitesse et diamètre variées)
• LNS / LAS / ANL / OSS — systèmes airless/airspray/brush pour laque liquide, multi-positions et formats

Applications et personnalisation

• Configuration possible pour application couture intérieure ou extérieure
• Technologies d'application multiples : roller, airless, aérographe, brosse, poudrage
• Adaptable aux positions de soudure supérieure ou inférieure
• Options : convoyeurs de laque (LARC / LAC), convoyeurs d'éjection, guides réglables et bacs de récupération

Spécifications techniques

• Plages de vitesse typiques : 8–140 m/min selon série et application
• Plages de diamètres : 45–400 mm selon série
• Soutien pour poudres et laques liquides ; laques eau et solvant compatibles
• Viscosité de laque typique (Coupe DIN 4) : ~25–35 s pour systèmes liquides
• Contenants de laque : flacons (2 L) ou contenants pressurisés (ex. 9 L)
• Surveillance niveau intégrée avec avertissement et arrêt de ligne optionnel
• Matériaux rouleau : synthétique, caoutchouc souple/dur, acier ; largeurs multiples
• Contrôles : moteurs à commande de fréquence et synchronisation vitesse convoyeur
• Maintenance : kit service dédié pour laque liquide (nettoyage, filtres, outils)
