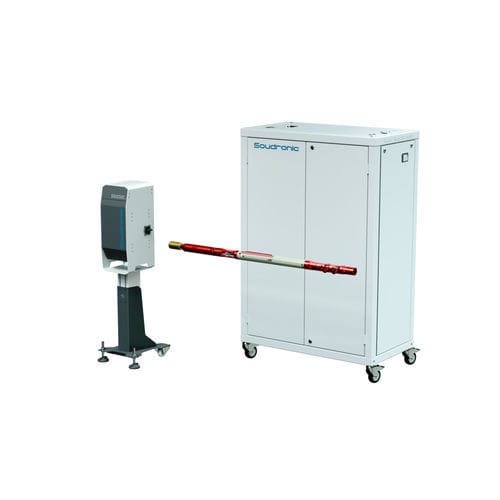

Ligne de poudrage continue SOUCOAT series

électrostatiquepour l'industrie de l'aluminiumautomatique

Aperçu
La protection de la couture de soudure est essentielle à la qualité des boîtes trois pièces. Les systèmes SOUCOAT P-series appliquent des revêtements en poudre ou vernis humides sur les coutures intérieures et extérieures. Les systèmes sont entièrement automatisés et configurables selon la vitesse de production, la taille du corps de boîte et l'agencement pour limiter la consommation de matière et garantir un fonctionnement propre.

Conception du système

• Bras poudre et tête de pulvérisation réglables pour un réglage rapide
• Raccord rapide pour échange entre soudeuses
• Option SPM-2 : moniteur poudre basé sur vision
• UNICONTROL (PC tactile) pour pilotage, diagnostic et statistiques
• Électronique haute tension nouvelle génération (HVS-400)
• Faible encombrement
• Fonctions de surveillance du flux de poudre et de l'usure
• Vannes proportionnelles pour réglages pneumatiques

Principaux composants
Le système SOUCOAT comprend :

• Alimentation poudre CPF (génération CPF-400)
• Bras d'application PSA avec raccord rapide et tête Cumulus
• Unité de recyclage FDC (FDC-400)
• Équipements pour convoyeur suspendu (brosses de mise à la terre incluses)
• Contrôle en option : autonome ou intégré
• Module diagnostic et statistiques
• Goulotte pour câbles poudre et électriques

Bras pulvérisateur poudre (PSA - tête Cumulus)

• Tailles : PSA-45 (supporté), PSA-52 (supporté), PSA-65 (non supporté)
• Réglage précis de la largeur et de l'épaisseur de bande ; réglage rapide grâce aux lèvres ajustables
• Système de raccord rapide en matériau résistant à l'usure pour montage/démontage rapide
• Électrode spéciale pour poudre VPPA

Unité de recyclage poudre FDC-400
Le FDC-400 récupère la poudre en excès, la traite puis la renvoie dans le système de revêtement, permettant une réutilisation contrôlée et une réduction des déchets.

Unité d'alimentation poudre CPF-400
La génération CPF-400 améliore la fiabilité d'alimentation. Elle peut être montée sur châssis à roulettes ou fixée directement sur des soudeuses compatibles pour réduire l'encombrement. La fluidisation visible permet des contrôles rapides sans ouverture.

Système Haute Tension HVS-400
HVS-400 intègre un contrôle numérique avancé, mesure de courant haute précision, mesure kV en sortie de cascade, détection de rupture de fil et d'étincelle, blindage magnétique et conception modulaire facilitant la maintenance et la pérennité.

Soudronic Insights Ready
Connecté à une machine Insights-ready, le tableau de bord de base fournit des statistiques de production en temps limité au niveau machine et composant :

• État machine
• Efficacité
• Top 5 des erreurs
• Journal d'événements

Options et accessoires (sélection)

• Alimentation en vrac FPF (déchargeur automatique de fût, pompe de transfert, agitateurs)
• Adaptateur de mesure HVS pour tension sur bras pulvérisateur
• Refroidisseur de couture avec buses pour vitesses de soudage élevées ou poudre VPPA
• MICRO.MATE pour mesure d'épaisseur sur site
• CURE.LOG enregistreur de profils de cuisson
• Stripe Cutter STC pour retrait de bande et contrôle qualité
• Bascule de précision PWB pour contrôle consommation poudre/vernis
• Powder Beading Tester PBT pour tests de dureté et adhérence
• Système d'aspiration pour unités poudre

Types de machines (résumé)

• SOUCOAT P-120S UM — couture intérieure, revêtement poudre, soudure supérieure, 9–115 m/min, Ø 45–330 mm, largeurs 8/10/12/15 mm, autonome : oui
• SOUCOAT P-120S U — couture intérieure, revêtement poudre, soudure supérieure, 9–115 m/min, Ø 45–330 mm, largeurs 8/10/12/15 mm, autonome : oui
• SOUCOAT P-80S UM — couture intérieure, revêtement poudre, soudure supérieure, 9–85 m/min, Ø 45–330 mm, largeurs 8/10/12/15 mm, autonome : oui
• SOUCOAT P-80S U — couture intérieure, revêtement poudre, soudure supérieure, 9–85 m/min, Ø 45–330 mm, largeurs 8/10/12/15 mm, autonome : oui

Remarques sur les types
La vitesse maximale de soudage est limitée à 60 m/min avec la PSA-45. D'autres largeurs et options de lèvres sont disponibles sur demande ; les vitesses élevées nécessitent généralement des largeurs plus étroites.

Caractéristiques techniques

• Séries : SOUCOAT P-80S / P-120S
• Application : revêtement poudre (options vernis humide/rouleau/brosse disponibles)
• Position couture : variantes intérieure et extérieure
• Position de soudure : soudure supérieure (certains modèles : soudure inférieure)
• Vitesses de soudage : jusqu'à 115 m/min (P-120S) ou 85 m/min (P-80S), selon bras
• Plage diamètres : typ. 45–330 mm
• Largeurs revêtement : 8, 10, 12, 15 mm (autres sur demande)
• Composants clés : FDC-400, CPF-400, PSA avec tête Cumulus, HVS-400
• Contrôle : UNICONTROL PC tactile, modules diagnostic et statistiques
• Surveillance : flux de poudre, tubes, détection d'usure, option SPM-2
• Intégration : autonome ou intégrée ; compatibilité Industry 4.0 via OPC-UA
• Options : alimentation vrac (FPF), refroidisseur de couture, adaptateurs de mesure, équipements de test qualité (MICRO.MATE, PWB, PBT), aspiration
