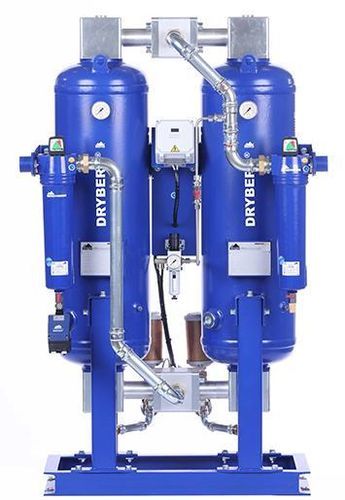

Sécheur d'air comprimé par adsorption DRYBERG® AD1200

par adsorption sans chaleurpar adsorptionpar adsorption sans chaleur

Informations produit
Les sécheurs par adsorption DRYBERG® AD1200 sont conçus pour la séparation continue de la vapeur d’eau de l’air comprimé afin d’abaisser le point de rosée sous pression. L’unité de la série AD comprend deux colonnes d’adsorption avec lits triples, une commande à écran LCD, des vannes et manomètres pour la commutation et la surveillance, une structure de support et des boîtiers de filtres adaptés avec les éléments filtrants requis. L’adsorption s’effectue sous pression dans une colonne tandis que l’autre colonne est régénérée à la pression ambiante à l’aide d’une partie de l’air comprimé déjà séché.

Fonctionnement / Régénération
Lorsque la colonne d’adsorption atteint un niveau de saturation défini, le système effectue la commutation des colonnes et l’adsorption se poursuit dans la seconde tour sans chute de pression à la sortie du sécheur. La régénération est réalisée en décompressant une petite partie de l’air comprimé sec : l’expansion rend cette purge extrêmement sèche et elle est utilisée pour régénérer le lit de dessiccant.

Fonctionnalités / Composants

• Conception à double colonne avec lits triples pour adsorption continue
• Cartouches dessiccantes installées dans chaque colonne
• Commande avec écran LCD pour commutation automatique et affichage d’état
• Vannes de commutation et manomètres pour le suivi opérationnel
• Structure porteuse et boîtiers de filtre dédiés avec éléments filtrants requis

Données techniques (extrait)
capacité* [m3/m] : 20
capacité* [m3/h] : 1200
connecteur [pouce] : 2"
Dimensions (AxBxCxP) [mm] : 2298x1173x1243x900
poids [kg] : 890

Point de rosée - Facteurs de correction
Température de fonctionnement (°C) : -25 | -40 | -70
Facteurs de correction : 1.1 | 1 | 0.7

Électrique et autres
Tension, fréquence : 230V, 50Hz
Consommation d’énergie : <60 W
Indice de protection : IP 65
Filtre (entrée) : Superfin - 0.01 µm
Filtre (sortie) : Filtre à poussière - 1 µm
Entrée pour mode veille : standard

Remarque
*Calculé à 1 bar (abs.) et 20°C, à 7 bar g de pression de fonctionnement et 35°C de température d’entrée d’air comprimé (condition saturée).
