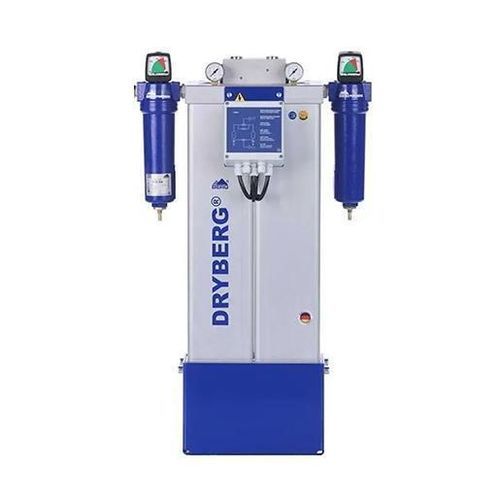

Sécheur d'air comprimé par adsorption DRYBERG® AD40

par adsorptionpar adsorption sans chaleurblower purge

Informations sur le produit
Sécheur par adsorption DRYBERG® AD40

Fonctionnement
Le sécheur d'air comprimé s'installe entre le compresseur et l'installation en aval. Il recueille et évacue les condensats (eau et huile) et refroidit l'air comprimé en sortie du compresseur afin de fournir de l'air comprimé sec utilisable pour des outillages et équipements pneumatiques, évitant ainsi les dommages liés à l'humidité.

Description détaillée
Le DRYBERG® AD40 est un sécheur par adsorption compact destiné aux petits systèmes d'air comprimé. Le principe repose sur l'adsorption : l'air est séché dans une colonne contenant un matériau adsorbant tandis que la colonne secondaire se régénère. La régénération s'effectue par décompression d'une partie d'air déjà séché, permettant la régénération du dessiccant sans chute de pression significative à la sortie.

Données techniques (tableau extrait)
capacité* [m3/m] : 0,58
capacité* [m3/h] : 40
connecteur [pouce] : 1/2"
Dimensions (AxBxC) [mm] : 775 x 281 x 92
poids [kg] : 33
plage de débit [m3/h] : 10,2 - 119
pression de travail [bar] : 4 - 16
température ambiante [°C] : 1,5 - 50

Performance selon pression de service et température (extrait)
Pression de service (bar g) : 4 5 6 7 8 9 10 11 12 13 14 15 16
Température admission 35 °C : 0,6 0,7 0,8 1,0 1,1 1,2 1,3 1,5 1,5 1,6 1,6 1,7 1,7
Température admission 40 °C : 0,5 0,6 0,7 0,8 0,9 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,7
Température admission 45 °C : 0,4 0,5 0,5 0,6 0,7 0,8 0,9 1,0 1,0 1,1 1,2 1,3 1,4
(Valeurs calculées à 1 bar (abs.) et 20 °C à une pression de service de 7 bar g et une température d’entrée d’air comprimé de 35 °C — état saturé.)

Caractéristiques / spécifications techniques

• Type : sécheur par adsorption (compact)
• Série / modèle : DRYBERG® AD40
• Débit nominal : 40 m3/h
• Plage de débit : 10,2 – 119 m3/h
• Pression de service : 4 – 16 bar
• Température ambiante d'utilisation : 1,5 – 50 °C
• Connexion : 1/2"
• Dimensions (AxBxC) : 775 x 281 x 92 mm
• Poids : 33 kg
• Principe : colonnes à double tour avec adsorption à pression et régénération à pression atmosphérique par purge d'air sec
• Applications : fourniture d’air comprimé sec pour outillages pneumatiques et équipements sensibles à l’humidité
• Fabricant : BERG Kompressoren GmbH
• Numéro de produit / SKU : 1010770040
