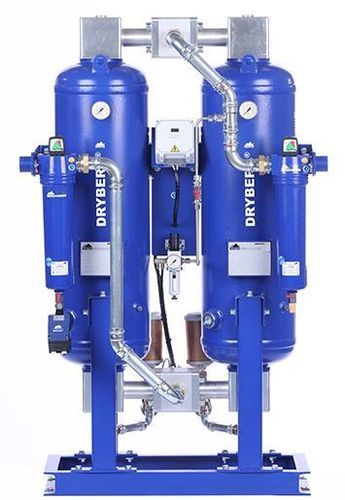

Sécheur d'air comprimé par adsorption DRYBERG® AD150

par adsorptionpar adsorption sans chaleur

Informations produit
Sécheur par adsorption DRYBERG® AD150 pour l’élimination continue de la vapeur d’eau de l’air comprimé afin d’abaisser le point de rosée sous pression.

Description
Le sécheur de la série AD comprend deux colonnes remplies de lits adsorbants triples, une commande intégrée avec affichage LCD, vannes de commutation, manomètres, châssis de support et boîtiers de filtre adaptés. L’adsorption s’effectue sous pression dans la colonne active tandis que la seconde colonne est régénérée par une portion d’air comprimé déjà séché, décompressée à la pression ambiante.

Processus / Fonctionnement

• Principe double colonne (double tour) avec fonctionnement alterné
• Une colonne adsorbe sous pression pendant que l’autre est régénérée par un flux d’épurage décompressé
• Commutation automatique des colonnes pour assurer un séchage continu sans chute de pression en sortie
• Commande intégrée avec écran LCD pour la surveillance des cycles et le réglage des paramètres

Données techniques
capacité* [m3/m] : 2,5
capacité* [m3/h] : 150
connexion [pouce] : 1"
Dimensions (A×B×C×D) [mm] : 1304 × 853 × 745 × 650
Poids [kg] : 174

Point de rosée - Facteurs de correction
Température de fonctionnement (°C) : -25 | -40 | -70
Facteurs de correction : 1,1 | 1 | 0,7

Données électriques / Filtres / Mécaniques
Tension, fréquence : 230 V, 50 Hz
Consommation : <60 W
Classe de protection : IP65
Filtre (entrée) : Superfin - 0,01 µm
Filtre (sortie) : Filtre à poussières - 1 µm
Entrée pour mode veille : standard

Téléchargements / Manuels
Manuel d’utilisation disponible pour l’AD150‑1200 et le contrôleur (voir téléchargements produit).

Caractéristiques / spécifications techniques

• Modèle : DRYBERG® AD150
• Fonction : Élimination continue de la vapeur d’eau par adsorption régénérative
• Conception : Sécheur à double tour avec lits triples par colonne
• Commande : Écran LCD, vannes et manomètres intégrés
• Capacité : 2,5 m3/m (150 m3/h) — conditions de calcul indiquées
• Connexion : 1"
• Dimensions : 1304 × 853 × 745 × 650 mm
• Poids : 174 kg
• Alimentation : 230 V / 50 Hz
• Consommation : <60 W
• Classe de protection : IP65
• Filtre d’entrée : Superfin 0,01 µm
• Filtre de sortie : Filtre à poussières 1 µm
• Principe de fonctionnement : Adsorption sous pression avec régénération par purge décompressée d’air séché
• Remarque : Capacité calculée à 1 bar (abs.) et 20°C pour 7 bar g de pression de service et 35°C d’entrée d’air comprimé (condition saturée)
