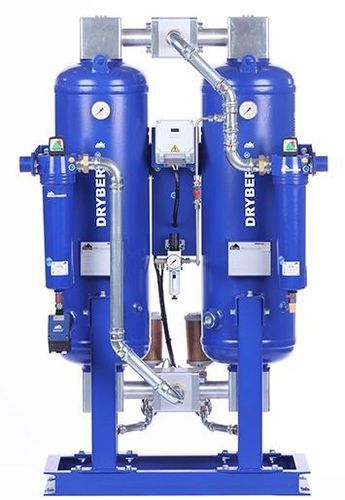

Sécheur d'air comprimé par adsorption DRYBERG® AD1000

Présentation
Sécheur par adsorption DRYBERG® AD1000 pour la séparation continue de la vapeur d'eau de l'air comprimé. Conception à double colonne permettant un séchage continu par alternance adsorption / régénération afin de maintenir un faible point de rosée sous pression sans interrompre l'alimentation.

Fonctionnement
Après régénération, la cuve régénérée est re-pressurisée par fermeture des vannes de purge. Une fois la pression de service atteinte, le flux d'air est commuté de la cuve en phase d'adsorption vers la cuve régénérée. L'adsorption reprend dans la cuve régénérée tandis que l'autre cuve entre en régénération.

Caractéristiques clés

• Conception twin-tower (double colonne) avec cycles alternés d'adsorption et de régénération
• Régénération par détente (pression-décompression) d'une partie d'air comprimé déjà séché
• Commutation et purge pilotées par vannes pour la re-pressurisation des cuves
• Permet de réduire le point de rosée à la pression et de fournir de l'air comprimé sec et sans huile
• Panneau de contrôle, vannes et carters de filtre intégrés pour installation industrielle

Point de rosée - Facteurs de correction (résumé)
Température de fonctionnement (°C) : -25 / -40 / -70
Facteurs de correction : 1,1 / 1 / 0,7

Remarques
Calculs basés sur 1 bar (abs.) et 20°C, à 7 bar g de pression de service et 35°C de température d'entrée d'air comprimé (condition saturée).

Caractéristiques techniques

• Modèle : DRYBERG® AD1000
• Réf. produit (SKU) : 1010771000
• Marque : BERG Kompressoren GmbH
• Capacité* : 16,7 m3/m (1000 m3/h)
• Connexion : 2"
• Dimensions (AxBxCxP) [mm] : 2198 x 1173 x 1243 x 900
• Poids : 851 kg (technique) / 870 kg (métadonnée)
• Tension, fréquence : 230 V, 50 Hz
• Consommation électrique : < 60 W
• Classe de protection : IP 65
• Filtre (entrée) : Superfin - 0,01 µm
• Filtre (sortie) : Filtre à poussière - 1 µm
• Entrée pour veille : par défaut
• Principe de fonctionnement : adsorption continue dans une colonne pendant que l'autre est régénérée ; re-pressurisation par fermeture des vannes de purge et commutation du flux vers la colonne régénérée
• Note d'application : données/calculs basés sur 1 bar (abs.) et 20°C à 7 bar g et 35°C à l'entrée (conditions saturées)
• Prix net indicatif (HT) : 21 630,00 EUR
