Sécheur d'air comprimé par adsorption DRYBERG® AD210

par adsorption sans chaleurpar adsorptionpar adsorption sans chaleur

Résumé produit

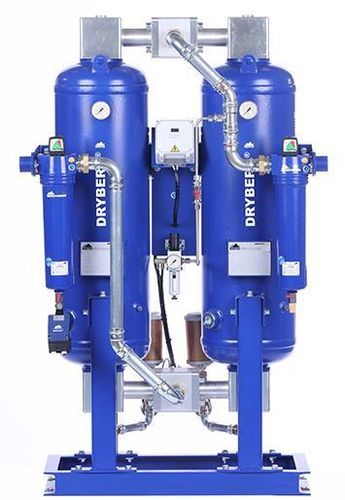

Sécheur par adsorption DRYBERG® AD210

Fonctionnement
Une fois le processus de régénération d’un réservoir terminé, la reconstitution de la pression dans ce réservoir est lancée par la fermeture des vannes de purge. Lorsque la pression de service est atteinte, le flux d’air est commuté du réservoir d’adsorption vers le réservoir fraîchement régénéré. L’adsorption commence alors dans le réservoir régénéré pendant que l’autre réservoir entre en cycle de régénération.

Description détaillée

• Les sécheurs par adsorption DRYBERG (série AD) sont conçus pour la séparation continue de la vapeur d’eau de l’air comprimé afin de réduire le point de rosée sous pression.
• Construction à deux colonnes avec lits d’adsorbant, système de vannes de commutation et commande avec affichage.
• La régénération du matériau d’adsorption est réalisée en utilisant une partie de l’air comprimé séché (méthode de purge) après décompression.
• Filtres associés : filtre d’entrée superfine 0,01 µm et filtre de sortie poussière 1 µm (selon configuration).

Tableau — Données techniques et conditions de calcul
capacité* [m3/m] : 3,5
capacité* [m3/h] : 210
connecteur [pouce] : 1"
Dimensions (AxBxCxP) [mm] : 1543 x 853 x 745 x 650
poids [kg] : 212

Calculé à 1 bar (abs.) et 20°C pour une pression de service de 7 bar g et une température d’entrée d’air comprimé de 35°C (état saturé).

Tableau — Point de rosée : facteurs de correction
Température de fonctionnement (°C) / Facteurs de correction : -25 → 1.1 ; -40 → 1 ; -70 → 0.7

Tableau — Alimentation et consommations
Tension, fréquence : 230 V, 50 Hz
Consommation d’énergie : < 60 W
Classe de protection : IP 65
Filtre (entrée) : Superfin - 0,01 µm
Filtre (sortie) : Filtre à poussière - 1 µm
Entrée pour la veille : par défaut

Remarques opérationnelles

• Dispositif conçu pour fonctionner sans chute de pression notable à la sortie lors de la commutation des colonnes.
• La régénération est assurée à la pression ambiante (partielle) en utilisant une fraction d’air comprimé déjà séché.

Caractéristiques / spécifications techniques

• Modèle : DRYBERG® AD210
• Référence produit (SKU) : 1010770210
• Capacité* : 3,5 m3/m (210 m3/h)
• Raccord : 1"
• Dimensions (AxBxCxP) : 1543 x 853 x 745 x 650 mm
• Poids (table technique) : 212 kg
• Poids (balise meta sur la page) : 220 kg
• Alimentation électrique : 230 V, 50 Hz
• Consommation électrique : < 60 W
• Classe de protection : IP 65
• Filtration : entrée superfine 0,01 µm ; sortie 1 µm
• Point de rosée sous pression (conditions indiquées) : valeurs et facteurs de correction fournis
• Conditions de calcul : basé sur 1 bar (abs.) et 20°C ; pression de service 7 bar g et température d’entrée 35°C
