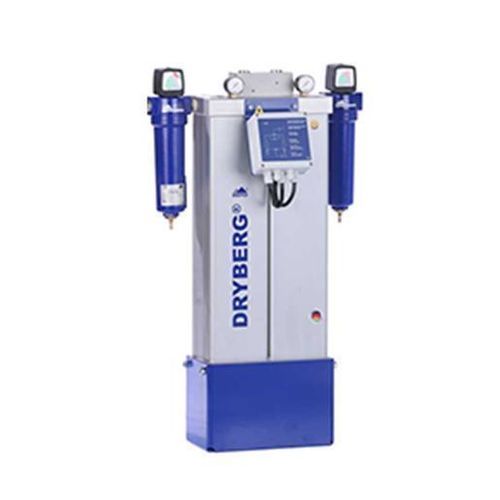

Sécheur d'air comprimé par adsorption DRYBERG® AD55

Informations sur le produit
Le sécheur par adsorption DRYBERG® AD55 est installé entre le compresseur et le réservoir pour recueillir et évacuer les condensats (eau et huile) et pour refroidir l’air comprimé en sortie du compresseur. La sortie fournit de l’air comprimé sec, adapté aux équipements pneumatiques.

Que fait un sécheur d’air comprimé ?
Le sécheur par adsorption utilise un matériau adsorbant pour retirer l’humidité de l’air comprimé. Le procédé fonctionne en système cyclique à deux colonnes : une colonne assure l’adsorption sous pression tandis que l’autre est régénérée, garantissant une alimentation continue en air sec avec une chute de pression minimale à la sortie.

Données techniques (tableau récapitulatif)
capacity* [m3/m] : 0,83
capacité* [m3/h] : 55
connecteur [inch] : 1/2"
Dimensions (AxBxC) [mm] : 875 x 281 x 92
poids [kg] : 36
Plage de débit volumique [m3/h] : 10.2 - 119
pression de travail [bar] : 4 - 16
température ambiante [°C] : 1.5 - 50

Calculé à
Calculé à 1 bar (abs.) et 20°C, à une pression de fonctionnement de 7 bar g et une température d’entrée d’air comprimé de 35°C (état saturé).

Pression de service (bar g) / Température d’entrée - tableau point de rosée (extrait)
Pression de service (bar g): 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16
Temp. entrée 35°C: 0,6 | 0,7 | 0,8 | 1 | 1,1 | 1,2 | 1,3 | 1,5 | 1,5 | 1,6 | 1,6 | 1,7 | 1,7
Temp. entrée 40°C: 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,1 | 1,2 | 1,3 | 1,4 | 1,5 | 1,6 | 1,7 | 1,7
Temp. entrée 45°C: 0,4 | 0,5 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,0 | 1,1 | 1,2 | 1,3 | 1,4
>45°C: 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0

Disponibilité
Disponible, délai de livraison : environ 3-4 semaines.

Caractéristiques / spécifications techniques

• Modèle : DRYBERG® AD55
• Capacité nominale : 55 m3/h
• Capacité normalisée : 0,83 m3/m
• Plage de débit : 10,2 – 119 m3/h
• Pression de service : 4 – 16 bar
• Température ambiante de fonctionnement : 1,5 – 50 °C
• Connecteur : 1/2"
• Dimensions (AxBxC) : 875 x 281 x 92 mm
• Poids : 36 kg
• Remarque de calcul : performances calculées à 1 bar (abs.), 20 °C, 7 bar g et 35 °C d’entrée
