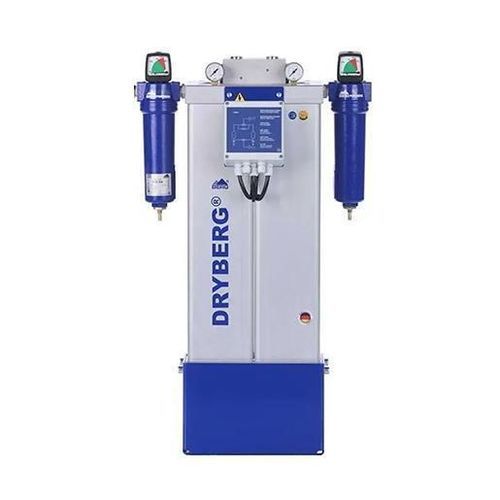

Sécheur d'air comprimé par adsorption DRYBERG® AD30

par adsorption sans chaleurpar adsorptionpar adsorption sans chaleur

Présentation
Sécheur par adsorption DRYBERG® AD30 conçu pour séparer la vapeur d’eau de l’air comprimé et abaisser le point de rosée. L’appareil intègre un collecteur multiport pour positionnement flexible des raccords d’entrée/sortie, des cartouches de dessiccant préchargées permettant une installation horizontale ou verticale (20 options) et une alimentation multivoltage pour connexion mondiale.

Principales fonctionnalités

• Sécheur par adsorption sans chauffage, compact, destiné aux petits réseaux d’air comprimé.
• Distributeur multivoie pour configuration flexible des raccords d’entrée/sortie (installation horizontale ou verticale ; 20 options).
• Cartouches de dessiccant préchargées pour manipulation et remplacement simplifiés.
• Conception multivoltage pour raccordement direct aux alimentations standard.
• Conçu pour réduire le point de rosée ; variantes avec charbon actif disponibles sur les modèles supérieurs.

Caractéristiques techniques (résumé)
capacité* [m3/m] : 0,33
capacité nominale* [m3/h] : 30
raccord [pouce] : 1/2"
dimensions (AxBxC) [mm] : 675 x 310 x 290
poids [kg] : 28
plage de débit volumique [m3/h] : 10,2 - 119
pression de service [bar] : 4 - 16
température ambiante [°C] : 1,5 - 50

Matrice pression de service / température d’admission
Pression de service (bar g) : 4 5 6 7 8 9 10 11 12 13 14 15 16
Temp. admission 35°C : 0,6 0,7 0,8 1,0 1,1 1,2 1,3 1,5 1,5 1,6 1,6 1,7 1,7
Temp. admission 40°C : 0,5 0,6 0,7 0,8 0,9 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,7
Temp. admission 45°C : 0,4 0,5 0,5 0,6 0,7 0,8 0,9 1,0 1,0 1,1 1,2 1,3 1,4
Temp. admission 50°C : 0,3 0,4 0,4 0,5 0,6 0,6 0,6 0,7 0,8 0,9 0,9 1,0 1,1

Remarques
La série DRYBERG® AD fonctionne selon le principe d’adsorption régénérative avec cartouches de dessiccant préchargées ; une petite fraction d’air déjà asséché est utilisée pour la purge de régénération. Le concept permet une séparation continue de la vapeur d’eau pour obtenir des points de rosée faibles sans chauffage additionnel.

Caractéristiques / spécifications techniques

• Famille de modèles : DRYBERG® AD (sécheurs par adsorption froids, sans chauffage)
• Capacité nominale (AD30) : 30 m3/h (0,33 m3/m)
• Taille de raccord : 1/2"
• Dimensions (AxBxC) : 675 x 310 x 290 mm
• Poids : 28 kg
• Plage de débit : 10,2 - 119 m3/h
• Plage de pression de service : 4 – 16 bar g
• Plage de température ambiante : 1,5 – 50 °C
• Installation : horizontale ou verticale (multiport pour reconfiguration entrée/sortie)
• Électrique : compatibilité multivoltage pour raccordement mondial
