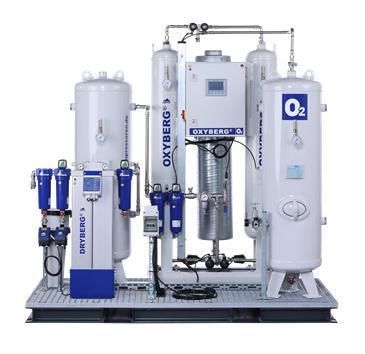

Générateur d'oxygène à haute concentration OXYBERG 1500

médicalpour hôpitalPSA

Présentation
BERG fournit des systèmes complets de production d'oxygène médical sur site basés sur la technologie PSA pour hôpitaux, cliniques, réseaux de santé et projets d'urgence. Les packages incluent générateur PSA, compresseur d'air, traitement de l'air, stockage d'oxygène, systèmes de surveillance et options conteneurisées.

Points clés

• Packages complets pour fonctionnement continu 24/7
• Pureté typique de l'oxygène PSA : 93–95 %
• Options modulaires : surpresseur, rampe de remplissage de bouteilles, solutions conteneurisées et concepts de redondance
• Certifications : ISO 9001:2015, ISO 13485:2016 et marquage CE (PED 2014/68/EU) selon les composants

Solution BERG complète — Composants du package

• 01 Compresseur d'air — Alimentation en air comprimé dimensionnée pour un fonctionnement PSA continu
• 02 Traitement de l'air — Filtration et séchage pour protéger le système PSA et garantir la stabilité
• 03 Générateur PSA OXYBERG — Unité de production d'oxygène sur site pour approvisionnement médical
• 04 Réservoir tampon d'oxygène — Stockage intermédiaire pour stabiliser débit, pression et contrôle
• 05 Surveillance et alarme — Contrôle de pureté et de pression avec fonctions d'alarme et interfaces
• 06 Interface d'alimentation hospitalière — Concept de raccordement aux réseaux de tuyauterie hospitaliers (selon réglementation locale)
• 07 Remplissage de bouteilles optionnel — Surpresseur et rampe de remplissage pour bouteilles de secours ou logistique décentralisée
• 08 Installation conteneurisée — Solutions en conteneur pour déploiement rapide ou projets isolés

Flux de procédé

• 1 Compression de l'air
• 2 Traitement de l'air (filtration, séchage)
• 3 Production d'oxygène (PSA)
• 4 Stockage de l'oxygène
• 5 Contrôle de la pureté
• 6 Alimentation du réseau hospitalier
• 7 Remplissage de bouteilles (optionnel)

Exemple de configuration — Ensemble complet OXYBERG 1500
Spécification d'exemple : OXYBERG 1500 — Pureté typique 95 %, Débit O₂ 39 Nm³/h. Le dimensionnement final, la redondance, le stockage et la stratégie de pression dépendent des exigences du projet.

Normes et exigences de projet
Les systèmes sont conçus pour des concepts d'alimentation en oxygène médical ; l'aptitude finale dépend de la configuration complète, de l'installation, des réglementations nationales applicables et des approbations de projet. Considérations typiques : débit et pureté requis, stratégie réseau ou de remplissage de bouteilles, capacité de secours, exigences de surveillance et d'alarme, alimentation électrique et environnement d'installation.

Spécifications techniques

• Technologie : PSA (Pressure Swing Adsorption)
• Pureté typique : 93–95 % (selon projet)
• Modèle exemple : OXYBERG 1500 — Pureté 95 % · Débit O₂ 39 Nm³/h
• Plage de débit : Spécifique au projet, du compact aux grandes installations hospitalières
• Périmètre système : Compresseur d'air, traitement de l'air, générateur PSA, stockage, commandes et remplissage optionnel
• Types d'installation : Skid intérieur, local technique ou unité conteneurisée
• Options : Redondance, surpresseur, rampe de remplissage, solution conteneurisée, surveillance et alarmes
• Certifications : ISO 9001:2015 ; ISO 13485:2016 ; marquage CE selon PED 2014/68/EU pour éléments concernés

Applications

• Hôpitaux
• Cliniques
• Réseaux de santé centralisés ou régionaux
• Centres médicaux isolés
• Hôpitaux de campagne et interventions d'urgence
• Projets gouvernementaux et ONG

Avantages

• Réduction des coûts logistiques d'oxygène à long terme
• Indépendance accrue vis-à-vis des livraisons de bouteilles
• Systèmes évolutifs adaptés à différentes tailles d'établissements
• Déploiement rapide possible avec solutions conteneurisées
• Fourniture complète par un seul partenaire avec service et pièces détachées
