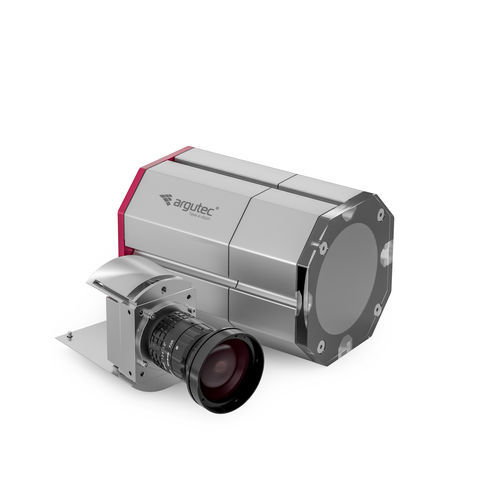

Boîtier de caméra IP66 CH87.DIA87.PMMA

durciIP68IP69K

Aperçu

• IP69 / IP69K
• Boîtier en aluminium scellé et robuste
• Ouverture Ø50 mm en PMMA, plage spectrale 390–700 nm
• Pour caméras industrielles de grande taille et ensembles d'objectifs variés
• Tiges de guidage pour une installation et une reconfiguration faciles
• Refroidissement passif grâce au corps en aluminium massif
• Fixation variable (écrou de rainure)
• Longueur sur mesure et presse-étoupe optionnel disponibles
• IMPORTANT : Veuillez préciser le modèle de la caméra et de l'objectif dans votre commande afin d'assurer la compatibilité.

Détails

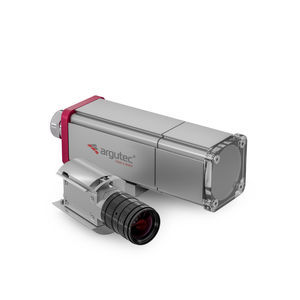

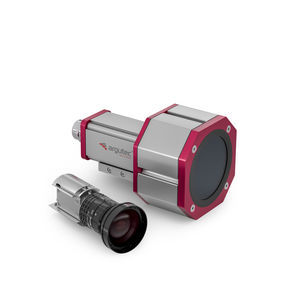

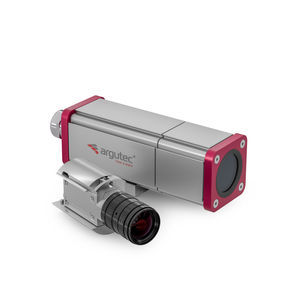

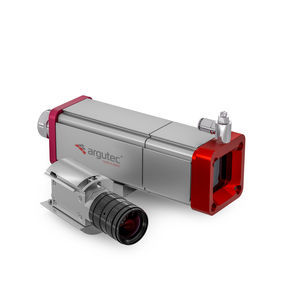

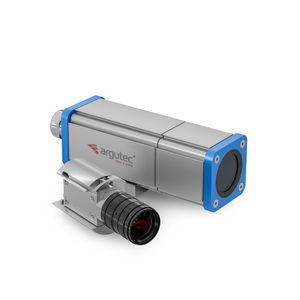

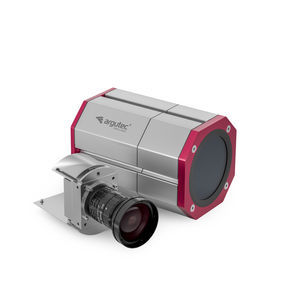

Le boîtier pour caméra industrielle CH87 constitue une solution universelle pour les caméras et objectifs qui ne conviennent pas aux boîtiers plus petits comme la gamme CH50. Le boîtier aluminium scellé protège la caméra contre les dommages mécaniques, la poussière, la saleté et les graisses tout en apportant un refroidissement passif de base.

Des conceptions et joints spécifiques assurent une résistance aux projections d'eau sous pression (IP66) et l'ensemble du boîtier répond aux indices IP69/IP69K.

Caméras compatibles (tableau)

• BASLER : Basler ace acA4096, acA4112 ; Basler beat beA4000 ; Basler MED ace 12.3, MED ace 8.9 ; Basler pilot piA1000, piA1600, piA2400, piA640 ; Basler racer raL12288, raL2048, raL4096, raL6144, raL8192 ; Basler runner ruL2048, ruL2098 ; Basler scout scA1300, scA1400, scA1600, scA640, scA750
• COGNEX : Cognex CIC-2900, CIC-4KL, CIC-5000
• FLIR : Flir Firewire, Flir Gazelle, Flir Grasshopper2, Flir Grasshopper3, Flir Chameleon3, Flir IR A35, Flir IR A65, Flir Oryx, Flir USB2
• OPTRIS : Optris IR PI 05M, IR PI 160, IR PI 1M, IR PI 200, IR PI 230, IR PI 400i, IR PI 450 G7, IR PI 450i, IR PI 640, IR PI 640 G7
• KEYENCE : Keyence CX-V CA-H2100

Documents disponibles

• Fiche technique (EN)
• Manuel d'utilisation (EN)
• Rapport d'essai IP69

Caractéristiques / spécifications techniques

• SKU : CH87.DIA87.PMMA
• Poids : 2,5 kg
• Indice de protection : IP69/IP69K
• Diamètre intérieur du boîtier : 87 mm
• Diamètre de la fenêtre : 87 mm
• Matériau de la fenêtre / plage spectrale : Ø50 mm PMMA, 390–700 nm
• Matériau du boîtier : aluminium scellé et robuste (assure un refroidissement passif)
• Montage : tiges de guidage pour une installation et une reconfiguration faciles ; fixation variable (écrou de rainure)
• Options : longueur sur mesure, presse-étoupe personnalisé en option
• Délai de livraison : 12 semaines
• Remarque : pour les caméras infrarouges, le matériau requis (verre / germanium) doit être précisé dans la commande.
