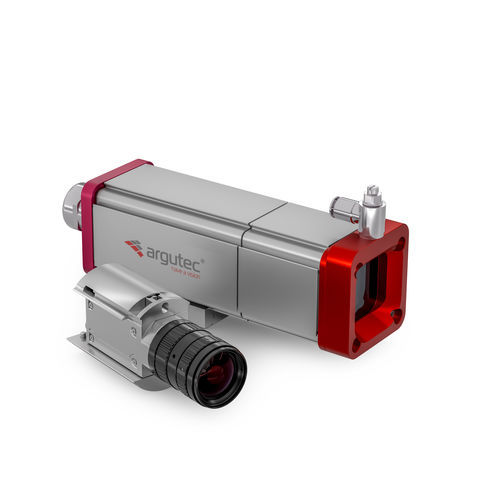

Boîtier de caméra durci CH50.airshield

IP69en aluminiumavec refroidissement passif

Présentation
Le CH50.airshield est une variante de la série CH50 conçue pour les environnements industriels fortement pollués. Il crée un rideau d'air continu devant la fenêtre de protection pour empêcher le dépôt de poussières et maintenir la visibilité de la caméra lorsque les souffles d'air intermittents sont insuffisants.

Principales caractéristiques

• Dérivé du CH50 (le CH50 d'origine est certifié IP69 ; CH50.airshield est proposé comme dérivé et n'est pas encore certifié en tant que produit autonome)
• Airshield : rideau d'air continu protégeant la fenêtre en environnements poussiéreux/sales
• Boîtier en aluminium étanche et robuste
• Verre Ø35 mm H‑K9L (équivalent N‑BK7) avec revêtement AR MgF₂, plage spectrale 390–700 nm (option jusqu'à 900 nm)
• Conçu pour petites caméras industrielles (exemples d'empreintes : 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm)
• Tiges de guidage pour installation et reconfiguration rapides
• Refroidissement passif via un système d'entretoise transférant la chaleur de la caméra vers le corps du boîtier
• Montage caméra et kit de fixation inclus
• Options personnalisées : longueur sur mesure, logo, presse‑étoupe personnalisé et autres modifications sur demande

Informations supplémentaires
Le boîtier industriel CH50 augmente la protection contre les chocs mécaniques, la saleté, les graisses, la poussière, l'eau et la surchauffe. Des conceptions et joints spécifiques assurent une résistance conforme au design IP69 du CH50 ; CH50.airshield hérite de cette conception mais nécessite des tests et une certification séparés si la certification IP69 est requise pour la version modifiée. Le montage sur entretoise améliore le comportement thermique en transférant passivement la chaleur vers le boîtier.

Compatibilité (dimensions)
hauteur min. (boîtier personnalisé) : ≤27 mm
hauteur standard : 28–29 mm
hauteur max. (boîtier personnalisé) : 31 mm
largeur standard : 27–40 mm
largeur max. (boîtier personnalisé) : 44 mm

Longueur standard
La longueur standard est de 150 mm (avant 50 mm + arrière 100 mm). Des longueurs non standard (plus longues ou plus courtes) peuvent être fabriquées pour accueillir connecteurs, longueur d'objectif ou taille de caméra.

Montage caméra standard (exemples)
BASLER: ace acA640, ace acA720, ace acA780, ace acA800, ace acA1300, ace acA1440, ace acA1600, ace acA1920, ace acA2000, ace acA2040, ace acA2440, ace acA2500, ace acA3088, ace acA3800, ace acA4024, ace acA4600, ace acA5472, ace acA4096, ace acA4112
COGNEX: CIC-10MR, CIC-1300, CIC-2000, CIC-300, CIC-4000, CIC-5MR/5000
ALLIED VISION: Mako G-030, Mako G-032, Mako G-040, Mako G-152, Mako G-131, Mako G-158, Mako G-192, Mako G-223, Mako G-234, Mako G-319, Mako G-419, Mako G-503, Mako G-507, Mako U-029, Mako U-051, Mako U-130, Mako U-503
LUCID: Triton TRI200S, Triton TRI120S, Triton TRI122S, Triton TRI089S, Triton TRI071S, Triton TRI064S, Triton TRI050S, Triton TRI032S, Triton TRI028S, Triton TRI023S, Triton TRI016S, Triton TRI004S, Triton TRI02KA, variantes Triton TRI02KA
FLIR: FLIR Blackfly, FLIR Blackfly S, FLIR Flea3
KEYENCE, LUCID et de nombreux autres modèles courants sont pris en charge (modification du montage disponible sur demande).

Remarques
Les plaques de fixation standard acceptent la caméra avec 2× M2 (12 mm) ou 2× M3 (20–26 mm) ; d'autres types de fixation peuvent être préparés sur demande. Veuillez indiquer le modèle de caméra et d'objectif lors de la commande pour garantir la compatibilité.

Caractéristiques techniques

• SKU : CH50.airshield
• Fabricant : Argutec
• Prix (HT) : €602.70
• Délai de livraison : 3 jours ouvrés
• Poids : 880 g (600 g incluant le montage et le support caméra)
• Référence IP : basé sur le design IP69 du CH50 (CH50.airshield en tant que dérivé non encore certifié en autonome)
• Diamètre intérieur du boîtier : 50 mm
• Diamètre de la fenêtre : 35 mm
• Verre de fenêtre : Ø35 mm H‑K9L (équivalent N‑BK7), AR MgF₂, 390–700 nm (option 900 nm)
• Longueur standard : 150 mm (avant 50 mm + arrière 100 mm) ; longueurs personnalisées disponibles
• Matériau : boîtier en aluminium étanche et robuste
• Refroidissement : passif via montage sur entretoise (améliore le profil thermique de la caméra)
• Compatibilité : conçu pour petites caméras industrielles standard (~29×29 mm ; supporte jusqu'à ~40–44 mm avec personnalisation)
• Accessoires et options : tiges de guidage, kit de montage caméra, logo personnalisé, presse‑étoupe personnalisé et autres modifications
• Important : CH50.airshield est dérivé du CH50 certifié IP69 ; CH50.airshield n'est pas automatiquement certifié IP69 sans tests et certification spécifiques
