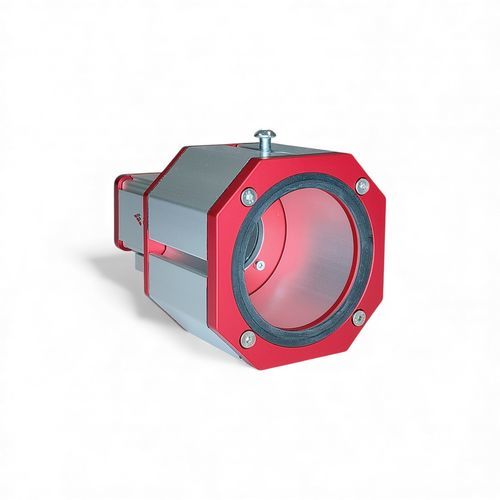

Boîtier mural CH50-87.DIA83

cylindriqueen aluminiumpour caméra

Aperçu

• IP69*
• Boîtier aluminium étanche
• Verre avant Ø83 mm H-K9L (équivalent N-BK7), AR MgF₂, 390–700 nm (optionnel jusqu'à 900 nm)
• Conçu pour petites caméras industrielles (ex. 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm) avec objectifs volumineux (section avant agrandie)
• Refroidissement passif
• Fixation caméra + kit de montage + écrou rainuré inclus
• Longueur sur mesure et presse-étoupe optionnel
• IMPORTANT : Veuillez préciser le modèle de la caméra et de l'objectif lors de la commande pour garantir la compatibilité.

IP69 (IP69K)
Le boîtier CH50-87.DIA83 résulte de l'intégration des précédents modèles CH50 et CH87, qui répondaient aux exigences de la certification IP69. Toutefois, le CH50-87.DIA83 n'a pas encore été certifié officiellement comme produit autonome.

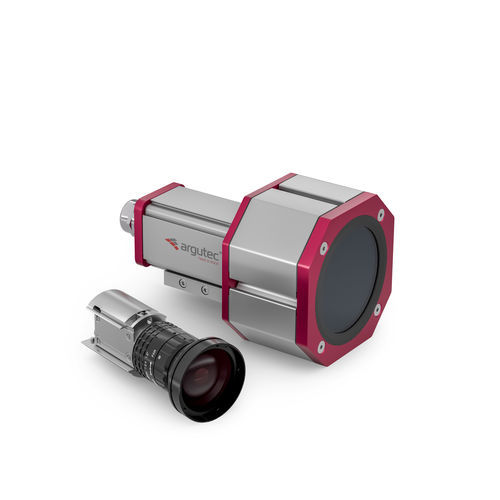

Refroidissement passif comme protection secondaire pour la caméra et l'objectif
Comme pour le CH50, le boîtier assure un refroidissement passif réduisant la température de la caméra. Les essais d'historique de température montrent que sans le capot la chaleur de la caméra se transfère majoritairement vers l'objectif, tandis qu'avec la dissipation thermique du boîtier l'objectif reste légèrement plus frais.

Dimensions du boîtier et fixation de la caméra
Le CH50-87.DIA83 offre un diamètre interne arrière de 50 mm pour la section caméra et un diamètre interne avant de 87 mm pour la section objectif. L'ouverture utile du verre avant est de 83 mm afin de minimiser le vignettage des prises de vue. La longueur du boîtier est choisie selon les besoins du client. La caméra se fixe sur la partie de montage interne avec 2 vis M2 ou M3 (préparé en standard pour M2 avec un entraxe de 18 mm). Pour d'autres caméras, la platine peut être préparée avec un entraxe M3. Le maintien ferme de la caméra en cas de fortes vibrations est assuré par pression à l'aide d'une pièce d'expansion spéciale incluse dans la livraison.

Caractéristiques / spécifications techniques

• Modèle : CH50-87.DIA83
• Indice de protection : dérivé des prédécesseurs certifiés IP69 (CH50 et CH87) ; CH50-87.DIA83 non certifié en tant que tel
• Matériau : boîtier aluminium étanche
• Verre avant / visière : Ø83 mm verre H-K9L (équivalent N-BK7), revêtement AR MgF₂
• Plage de transmission du verre : 390–700 nm (optionnel jusqu'à 900 nm)
• Diamètre interne arrière (section caméra) : 50 mm
• Diamètre interne avant (section objectif) : 87 mm
• Diamètre de la visière (ouverture utile) : 83 mm
• Compatibilité : petites caméras industrielles 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm
• Refroidissement : refroidissement passif pour réduire la température de la caméra et de l'objectif
• Montage : fixation caméra avec 2×M2 (standard, entraxe 18 mm) ou configurable en 2×M3 ; kit de montage et écrou rainuré inclus
• Sécurisation contre les vibrations : pièce d'expansion spéciale incluse
• Options : longueur sur mesure, presse-étoupe personnalisé en option
• Délais de livraison typiques : 3 jours ouvrés
