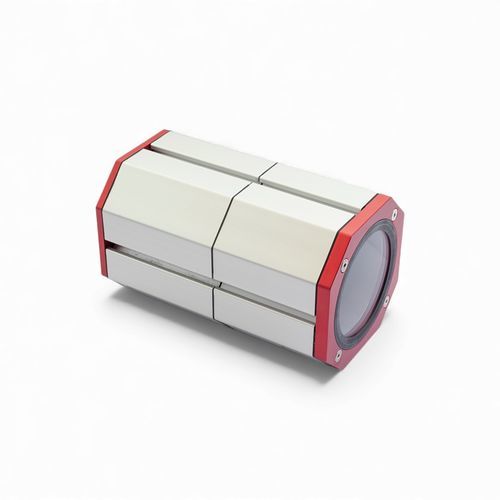

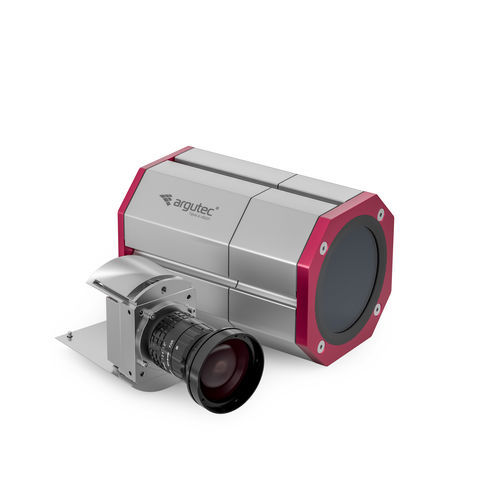

Boîtier de caméra IP69 CH87.DIA83

IP69Ken aluminiumavec refroidissement passif

Présentation
Le boîtier pour caméra industrielle CH87 est une solution universelle et étanche pour caméras et objectifs de grand format. Il assure une protection IP69 / IP69K contre l'eau sous pression et les contaminants, l'aluminium massif servant de dissipateur thermique passif. Des barres de guidage et un système de fixation variable facilitent l'installation et la reconfiguration. Longueurs sur mesure et presse-étoupe personnalisés disponibles sur demande. IMPORTANT : spécifier le modèle de la caméra et de l'objectif lors de la commande pour garantir la compatibilité.

Caractéristiques principales

• Indice de protection : IP69 / IP69K
• Boîtier en aluminium étanche
• Fenêtre : verre H-K9L (équivalent N-BK7), revêtement AR MgF₂
• Plage de transmission : 390–700 nm (optionnel jusqu'à 900 nm)
• Conçu pour caméras industrielles de grande taille
• Barres de guidage pour installation et reconfiguration faciles
• Refroidissement passif via boîtier en aluminium
• Fixation variable (écrou rainuré)
• Longueur personnalisée et presse-étoupe optionnel disponibles
• Conseil : spécifier modèle caméra et objectif pour compatibilité

Exemples de caméras compatibles (tableau)
BASLER | | COGNEX | FLIR | OPTRIS | KEYENCE
Basler ace acA4096 | Basler pilot piA1600 | Cognex CIC-2900 | Flir Firewire | Optris IR PI 05M * | Keyence CX-V CA-H2100
Basler ace acA4112 | Basler pilot piA2400 | Cognex CIC-4KL | Flir Gazelle | Optris IR PI 160 * |
Basler beat beA4000 | Basler pilot piA640 | Cognex CIC-5000 | Flir Grasshopper2 | Optris IR PI 1M * |
Basler MED ace 12.3 | Basler racer raL12288 | | Flir Grasshopper3 | Optris IR PI 200 * |
Basler MED ace 8.9 | Basler racer raL2048 | | Flir Chameleon3 | Optris IR PI 230 * |
Basler pilot piA1000 | Basler racer raL4096 | | Flir IR A35 * | Optris IR PI 400i * |
| Basler racer raL6144 | | Flir IR A65 * | Optris IR PI 450 G7 * |
| Basler racer raL8192 | | Flir Oryx | Optris IR PI 450i * |
| Basler runner ruL2048 | | Flir USB2 | Optris IR PI 640 * |
| Basler runner ruL2098 | | | Optris IR PI 640 G7 * |
| Basler scout scA1300 | | | |
| Basler scout scA1400 | | | |
| Basler scout scA1600 | | | |
| Basler scout scA640 | | | |
| Basler scout scA750 | | | |

Remarque
* Pour les caméras infrarouges, préciser le matériau de la fenêtre requis (verre / germanium) lors de la commande.

Caractéristiques / spécifications techniques

• Indice de protection : IP69 / IP69K
• Diamètre intérieur du boîtier : 87 mm
• Diamètre de la fenêtre : 83 mm
• Verre de la fenêtre : H-K9L (équivalent N-BK7), AR MgF₂
• Plage de transmission (verre standard) : 390–700 nm (optionnel jusqu'à 900 nm)
• Matériau du boîtier : aluminium (étanche)
• Refroidissement : passif (boîtier en aluminium servant de dissipateur)
• Montage : fixation variable (écrou rainuré) et barres de guidage
• Personnalisation : longueur sur mesure et presse-étoupe optionnel
• Poids : 2,5 kg
• Référence (SKU) : CH87.DIA83
• Délai de livraison (typique) : 2 semaines
