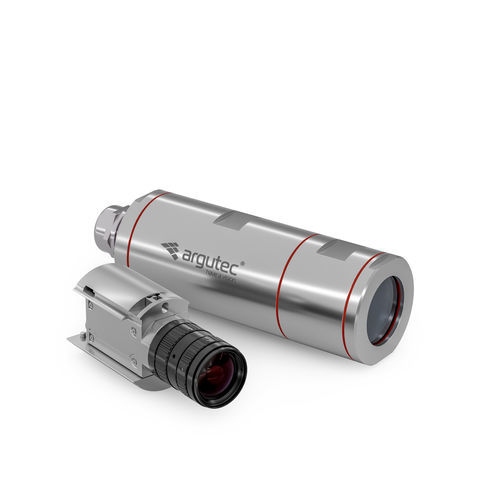

Boîtier mural CHS50.DIA38

cylindriqueen inoxpour l'industrie agroalimentaire

Présentation
Le boîtier caméra CHS50 est conçu pour les environnements industriels exigeants, y compris les industries agroalimentaire et chimique. Sa structure en acier inoxydable offre une protection mécanique et un refroidissement passif pour la caméra. La zone frontale est adaptée pour un réglage aisé de l'objectif, facilitant l'installation. Le boîtier est équipé d'un presse-étoupe pour un ou deux câbles. Les parties avant et arrière facilement démontables simplifient la maintenance. Le degré de protection IP68 jusqu'à 5 bar garantit une résistance fiable à la poussière et à l'eau pour les applications nécessitant une hygiène élevée.

Caractéristiques clés

• IP68 (5 bar)
• Construction en acier inoxydable
• Adapté aux industries agroalimentaire et chimique
• Fenêtre : Ø38 mm verre H-K9L (équiv. N-BK7), AR MgF2, 390–700 nm (option 900 nm)
• Compatible avec petites caméras industrielles (ex. 27×27, 29×29, 30×30, 31×31)
• Refroidissement passif pour la gestion thermique
• Inclut fixation caméra et console de montage en inox

Remarque importante
+ IMPORTANT : Merci de préciser le modèle de la caméra et de l'objectif dans votre commande pour garantir la compatibilité.

Accessoires

• Presse-étoupe avec insert pour 1 ou 2 câbles Ø 4–6 mm
• Entretoise pour sécuriser la caméra
• 2x vis M2x6 et 2x vis M3x6 pour fixation de la caméra sur l'entretoise
• Console de montage en acier inoxydable

Montages caméra standard (tableau)
BASLER | | COGNEX | ALLIED VISION |
ace acA640 | ace 2 a2A1920 | Cognex CIC-10MR | Mako G-030 | Guppy PRO F-125
ace acA720 | ace 2 a2A2448 | Cognex CIC-1300 | Mako G-032 | Guppy PRO F-146
ace acA780 | ace 2 a2A2590 | Cognex CIC-2000 | Mako G-040 | Guppy PRO F-201
ace acA800 | ace 2 a2A2840 | Cognex CIC-300 | Mako G-152 |
ace acA1300 | ace 2 a2A3840 | Cognex CIC-4000 | Mako G-131 | LUCID
ace acA1440 | ace 2 a2A4096 | Cognex CIC-5MR/5000 | Mako G-158 | Triton TRI200S
ace acA1600 | ace 2 a2A4504 | | Mako G-192 | Triton TRI120S
ace acA1920 | ace 2 a2A5320 | | Mako G-223 | Triton TRI122S
ace acA2000 | ace 2 a2A5328 | FLIR Blackfly | Mako G-234 | Triton TRI089S
ace acA2040 | | FLIR Blackfly S | Mako G-319 | Triton TRI071S
ace acA2440 | | FLIR Flea3 | Mako G-419 | Triton TRI064S
ace acA2500 | | | Mako G-503 | Triton TRI050S
ace acA3088 | | | Mako G-507 | Triton TRI032S
ace acA3800 | | CV-3000 CV-035 | Mako U-029 | Triton TRI028S
ace acA4024 | | CV-3000 CV-200 | Mako U-051 | Triton TRI023S
ace acA4600 | | CV-5000 CV-H500 | Mako U-130 | Triton TRI016S
ace acA5472 | | | Mako U-503 | Triton TRI004S
ace acA4096 | | | Guppy F-033 | Triton TRI02KA
ace acA4112 | | | Guppy F-046 | Phoenix PHX200S
MED ace 2.3 | | | Guppy F-080 | Phoenix PHX120S
MED ace 5.1 | | | Guppy F-146 | Phoenix PHX089S
MED ace 5.3 | | | Guppy PRO F-031 |
MED ace 8.9 | | | Guppy PRO F-032 |
MED ace 12.3 | | | Guppy PRO F-033 |
MED ace 20.0 | | | Guppy PRO F-046 |

Montages caméra optionnels (tableau)
IMAGING SOURCE | IDS IMAGING | DAHENG IMAGING | |
DxK 33UJ003 | uEye xx-5040CP | MER2-302-37G | MER-503-20G (P) | VCXU 123
DxK 23UM021 | uEye GV-5080CP-P | MER2-202-60G | MER-200-20G (P) | VCXU 124
DxK 23UV024 | uEye xx-5240CP | ME2P-2621-15U3 | MER-132-43x | VCXU 125
DxK 23UP031 | uEye xx-5250CP | ME2P-1230-23U3 | MER-131-75G (P) | VCXU 13
DxK xxUX174 | uEye xx-5260CP | MER2-2000-19U3 | MER-125-30x | VCXU 15
DxK 33UX178 | uEye xx-5270CP | MER2-1220-32U3 | MER-050-200G (P) | VCXU 201
DxK 33UX183 | uEye xx-5280CP | MER2-503-36U3 | MER-032-120G (P) | VCXU 22
DxK 33UX226 | uEye xx-5480CP | MER2-502-79U3 | MER-031-300G (P) | VCXU 23
DxK 23UX236 | uEye xx-5580CP | MER2-301-125U3 | MER-030-120x | VCXU 24
DxK x3UX249 | uEye xx-5860CP | MER-1220-32U3 (L) | MER-130-30U (L) | VCXU 25
DxK 33xX250 | uEye xx-5880CP | MER-160-227U3 (L) | MER-500-7U (L) | VCXU 31
DxK 33UX252 | uEye GV-5890CP | MER-041-436U3 (L) | MER-310-12U (L) | VCXU 32
DxK 33UX264 | uEye Ux-3040CP | MER-2000-19U3 (L) | MER-132-30U (L) | VCXU 50
DxK 33UX265 | uEye Ux-3060CP | MER-630-60U3 (L) | MER-040-30U (L) | VCXU 51
DxK 33UX273 | uEye Ux-3070CP | MER-051-120x | | VCXU 53
DxK 23U274 | uEye Ux-3080CP | MER-1810-21U3 (L) | | BAUMER VCXU 65
DxK 33UX287 | uEye U3-3080CP-P | MER-1520-13U3 (L) | VEXG 02 | VCXU 90
DxK 33UX290 | uEye Ux-3260CP | MER-1070-14U3 (L) | VEXG 100 | VCXU 91
DxK 23U445 | uEye Ux-3270CP | MER-503-36U3 (L) | VEXG 13 |
DxK 23U618 | uEye Ux-3280CP | MER-502-79U3 (L) | VEXG 25 |
DxK x3UP1300 | uEye U3-3800CP | MER-500-14x | VEXG 52 |
DxK 33UP2000 | uEye Ux-3860CP | MER-302-56U3 (L) | VEXG 24 |
DxK 33UP5000 | uEye Ux-3880CP | MER-301-125U3 (L) | VCXG 02 |

Description complète
Le boîtier CHS50 présente une zone frontale adaptée au réglage simple de l'objectif. Il intègre un presse-étoupe pour un ou deux câbles, des parties avant et arrière amovibles pour la maintenance et une console de montage en acier inoxydable. Le refroidissement passif aide à la gestion thermique de la caméra. Indice IP68 jusqu'à 5 bar.

Caractéristiques / spécifications techniques

• Indice IP : IP68 (5 bar)
• Diamètre intérieur du boîtier : 50 mm
• Diamètre de la fenêtre : 38 mm
• Verre de la fenêtre : Ø38 mm H-K9L (équiv. N-BK7), revêtement AR MgF2, 390–700 nm (option 900 nm)
• Poids : 1,5 kg incluant support caméra et console
• Matériau : corps en acier inoxydable
• Refroidissement : refroidissement passif
• Compatibilité caméra : pour petites caméras industrielles (ex. 27×27, 29×29, 30×30, 31×31); nombreuses fixations standard et optionnelles listées ci-dessus
• Accessoires inclus / disponibles : presse-étoupe (insert Ø 4–6 mm), entretoise, vis de fixation (2x M2x6, 2x M3x6), console de montage inox
• SKU : CHS50.DIA38
• EAN / GTIN : 0762497538809
• Délai de livraison : 3–4 semaines
• Prix (HT) : 320,00 EUR
