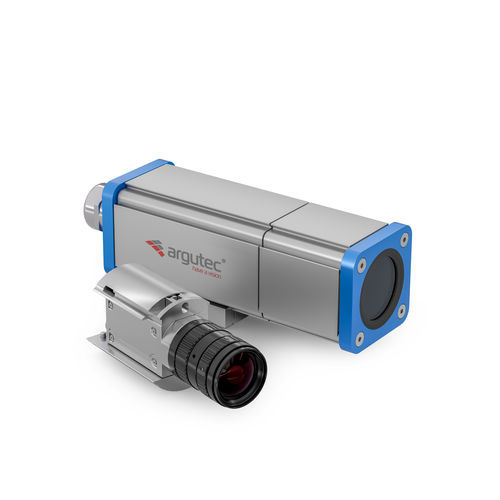

Boîtier de caméra étanche CH50.DIA35.blue

durciIP69IP69K

Présentation
Le boîtier industriel CH50 offre une protection accrue pour les petites caméras industrielles (27×27, 29×29, 30×30, 31×31, 40×30 mm, jusqu'à 44 mm) contre les dommages mécaniques, la saleté, les graisses, la poussière, l'eau et la surchauffe. Conceptions et joints spécifiques assurent une résistance IP69 aux jets d'eau sous pression, garantissant la longévité et la fiabilité du système d'imagerie. Grâce à ses tiges de guidage, le boîtier CH50 est rapide et simple d'utilisation : lors du remplacement de l'objectif ou de la caméra, il n'est pas nécessaire de retirer le boîtier sur site d'installation.

Caractéristiques principales

• Indice de protection IP69 / IP69K
• Boîtier étanche en aluminium
• Verre Ø35 mm H-K9L (équivalent N-BK7), revêtement AR MgF2, transmission 390–700 nm (optionnel jusqu'à 900 nm)
• Conçu pour petites caméras industrielles (ex. 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm)
• Tiges de guidage pour une installation et une reconfiguration faciles
• Refroidissement passif par transfert de chaleur vers le corps du boîtier
• Comprend le support caméra et le kit de fixation
• Options sur mesure disponibles : longueur personnalisée, logo, presse-étoupe personnalisé et autres modifications
• IMPORTANT : Indiquez le modèle de la caméra et de l'objectif lors de la commande pour garantir la compatibilité

IP69 (IP69K)
Le CH50 est certifié IP69 (équivalent test IP69K selon ISO 20653 / EN 60529), offrant une protection contre les lavages haute pression et haute température souvent requis dans les environnements agroalimentaires et hygiéniques.

Refroidissement passif en protection secondaire
Le boîtier CH50 intègre un système d'entretoises pour le montage de la caméra qui assure le transfert de chaleur de la caméra vers le corps du boîtier. Ce refroidissement passif réduit sensiblement la température de la caméra par rapport à une caméra non protégée ; la température de l'objectif est également diminuée lorsque la chaleur est évacuée par le boîtier.

Large compatibilité
Le capot CH50 est une solution universelle pour petites caméras industrielles. Conçu principalement pour des caméras standard 29×29 mm, il peut aussi accueillir des caméras plus larges (jusqu'à 40 mm) et, avec de petites personnalisations, des caméras plus hautes (30–31 mm) ou plus larges (jusqu'à 44 mm). Pour les caméras de moins de 28 mm, les plaques de fixation peuvent être modifiées pour un montage sûr.

Dimensions et longueurs
La longueur standard est de 150 mm (avant 50 mm + arrière 100 mm). Des capots plus longs ou plus courts peuvent être préparés selon le type de caméra, les connecteurs et les besoins en objectif.

Fiches techniques & manuels disponibles
La fiche technique et le manuel utilisateur sont fournis pour le CH50 (documents disponibles en ressources produit).

Vue d'ensemble de compatibilité (hauteurs / largeurs de montage)
hauteur min. (boîtier personnalisé) : ≤27mm
hauteur standard : 28-29mm
hauteur max. (boîtier personnalisé) : 31mm
largeur standard : 27-40mm
largeur max. (boîtier personnalisé) : 44mm

Montage caméra standard — exemples
Les colonnes fabricants incluent des exemples tels que : BASLER (ace acA640, ace acA720, ace acA780, ace acA800, ace acA1300, ace acA1440, ace acA1600, ace acA1920, ace acA2000, ace acA2040, ace acA2440, ace acA2500, ace acA3088, ace acA3800, ace acA4024, ace acA4600, ace acA5472, ace acA4096, ace acA4112), COGNEX (Cognex CIC-10MR, CIC-1300, CIC-2000, CIC-300, CIC-4000, CIC-5MR/5000), ALLIED VISION (série Mako : Mako G-030, G-032, G-040, G-152, G-131, G-158, G-192, G-223, G-234, G-319, G-419, G-503, G-507), LUCID (Triton : TRI200S, TRI120S, TRI122S, TRI089S, TRI071S, TRI064S, TRI050S, TRI032S, TRI028S, TRI023S, TRI016S, TRI004S), FLIR (Blackfly / Blackfly S / Flea3), KEYENCE, etc. (La page produit complète liste de nombreux modèles et séries compatibles.)

Montage caméra optionnel — exemples
Les supports optionnels et entrées de compatibilité incluent IMAGING SOURCE (série DxK), IDS IMAGING (série uEye), DAHENG IMAGING (série MER), BAUMER et autres. (La page produit complète détaille la cartographie des supports optionnels par modèle.)

Caractéristiques produit

• Indice IP : IP69 / IP69K
• Diamètre intérieur du boîtier : 50 mm
• Diamètre de la fenêtre : 35 mm
• Matériau / revêtement de la fenêtre : H-K9L (équiv. N-BK7), AR MgF2, 390–700 nm (optionnel jusqu'à 900 nm)
• Poids : 600 g (avec support et fixation)
• Convient pour tailles caméra : standard 29×29 mm (supporte jusqu'à ~40 mm de largeur, personnalisable à 44 mm)
• Longueur standard : 150 mm (avant 50 mm + arrière 100 mm) ; longueurs personnalisées disponibles
• Options de fixation : plaques standards pour 2×M2 (12 mm) ou 2×M3 (20–26 mm) ; montage personnalisé sur demande
• Inclus : support caméra + kit de fixation
