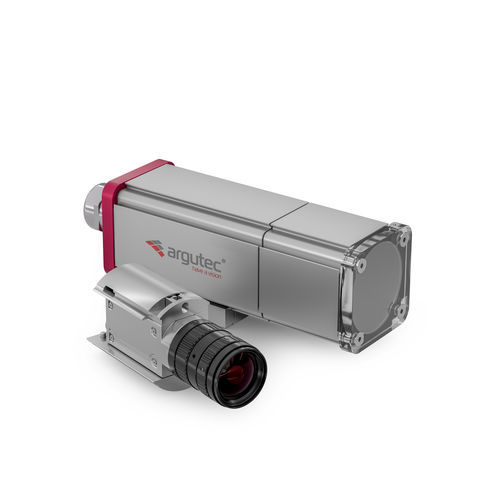

Boîtier de caméra étanche CH50.DIA50.PMMA

durciIP69IP69K

Présentation

• Protection IP69 / IP69K
• Boîtier étanche en aluminium
• Ouverture Ø50 mm en PMMA, plage spectrale 390–700 nm
• Conçu pour petites caméras industrielles (ex. 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm)
• Tiges de guidage pour installation et reconfiguration rapides
• Refroidissement passif via système d'entretoise transférant la chaleur vers la carcasse
• Fixation caméra incluse ; kit de montage fourni
• Options sur mesure : longueur personnalisée, logo, presse-étoupe personnalisé et autres modifications
• IMPORTANT : Indiquez le modèle de la caméra et de l'objectif lors de la commande pour garantir la compatibilité.

Description
Le boîtier CH50 protège les caméras de petit format contre les chocs mécaniques, la saleté, la graisse, la poussière, l'eau et la surchauffe. Des joints et un design spécifiques assurent une résistance IP69 face aux jets d'eau sous pression. Les tiges de guidage permettent de remplacer rapidement la caméra et l'objectif sur site sans démonter le boîtier. La version avec fenêtre PMMA offre un champ de vision plus large et convient notamment à l'industrie agroalimentaire où l'utilisation du verre peut être restreinte.

Refroidissement passif
Le système d'entretoise du CH50 assure la transition thermique entre la caméra et la carcasse en aluminium, améliorant la dissipation par rapport à une caméra non protégée et contribuant à maintenir une température de fonctionnement appropriée pour la caméra et l'objectif.

Dimensions de compatibilité (tableau)
hauteur min. (boîtier personnalisé) | hauteur standard | hauteur max. (boîtier personnalisé) | largeur standard | largeur max. (boîtier personnalisé)
≤27mm | 28-29mm | 31mm | 27-40mm | 44mm

Fixation caméra standard (exemples)

• BASLER : ace acA640, ace acA720, ace acA780, ace acA800, ace acA1300, ace acA1440, ace acA1600, ace acA1920, ace acA2000, ace acA2040, ace acA2440, ace acA2500, ace acA3088, ace acA3800, ace acA4024, ace acA4600, ace acA5472, ace acA4096, ace acA4112
• COGNEX : Cognex CIC-10MR, CIC-1300, CIC-2000, CIC-300, CIC-4000, CIC-5MR/5000
• ALLIED VISION : Mako G-030, Mako G-032, Mako G-040, Mako G-131, Mako G-152, Mako G-158, Mako G-192, Mako G-223, Mako G-234, Mako G-319, Mako G-419, Mako G-503, Mako U-029, Mako U-051, Mako U-130, Mako U-503
• LUCID / FLIR / KEYENCE et autres sont également pris en charge (voir les spécifications pour la liste complète de compatibilité)

Fixation caméra optionnelle (exemples)

• IMAGING SOURCE, IDS IMAGING, DAHENG IMAGING et d'autres fournisseurs pris en charge avec des options de montage spécifiques (de nombreuses références disponibles sur la fiche produit)

Documents disponibles
Fiche technique (EN), Manuel d'utilisation (EN), Rapport d'essai IP69 (EN).

Caractéristiques techniques

• Indice de protection : IP69 / IP69K
• Diamètre intérieur du boîtier : 50 mm
• Diamètre de la fenêtre : 50 mm (PMMA)
• Poids : 600 g (avec support et fixation caméra)
• Longueur standard du boîtier : 150 mm (avant 50 mm + arrière 100 mm) ; longueurs personnalisées disponibles
• Plaques de montage standard : options 2× M2 (12 mm) ou 2× M3 (20–26 mm) ; montage personnalisé disponible
• Plage spectrale de la fenêtre PMMA : 390–700 nm
