Remplisseuse semi-automatique LSB

de fûtsde liquidespour fûts

Présentation
La buse est fixe ; le fût est positionné sur une plateforme à rouleaux libres et tourné jusqu'à ce que la bonde soit sous la buse. La LSB effectue le remplissage pondéral (poids net) d'un seul fût ou contenant équivalent de 30 à 250 litres. L'opérateur place et fait tourner le fût, lance le cycle et le système effectue la tare puis le remplissage jusqu'au poids net sélectionné. Ce principe supprime un axe de positionnement en déplaçant le contenant au lieu de la tête de remplissage.

Quand choisir la LSB

• Oui, si vous remplissez des fûts unitaires (30–250 L) manipulés par un opérateur et avez besoin d'un dosage gravimétrique au poids net.
• Non, si les fûts restent sur palettes et que vous ne souhaitez pas les dépalettiser — envisagez des solutions pour manipulation sur palette ou en ligne.

Fonctionnement

• L'opérateur sélectionne la recette de remplissage et le poids net sur l'interface.
• La hauteur de remplissage se règle au format du contenant sans outils (réglage servo).
• Le fût vide est placé sur la plateforme de pesée équipée de rouleaux libres.
• L'opérateur fait tourner le fût jusqu'à l'alignement de la bonde sous la buse fixe.
• Au démarrage, le système effectue automatiquement la tare et distribue jusqu'au poids net ; le fût plein est retiré et le suivant est positionné.

Modes de remplissage
Deux ensembles de remplissage sont disponibles : sous-bonde et par immersion. Les deux ensembles sont en acier inox AISI 304 sablé ; la buse standard est en AISI 316L ; d'autres matériaux sont disponibles selon le produit.

• Remplissage sous-bonde — la buse descend juste à l'intérieur de la bonde et remplit depuis cette position ; adapté aux produits non moussants, non inflammables et non explosifs.
• Remplissage par immersion — la buse descend jusqu'au fond du contenant. La recette choisit un des trois modes :
  • Remontée avec le produit : la buse s'ouvre au fond et remonte au fur et à mesure du remplissage ; le contrôle maintien la buse au niveau du produit.
  • Depuis le fond : la buse reste en position basse pour tout le remplissage (produits très moussants).
  • Sous-bonde : la buse entre légèrement après la bonde et remplit depuis cette position.

Architecture machine

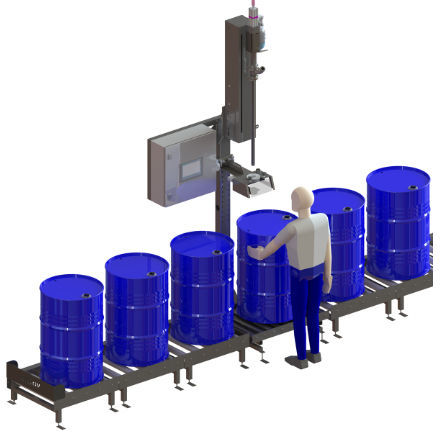

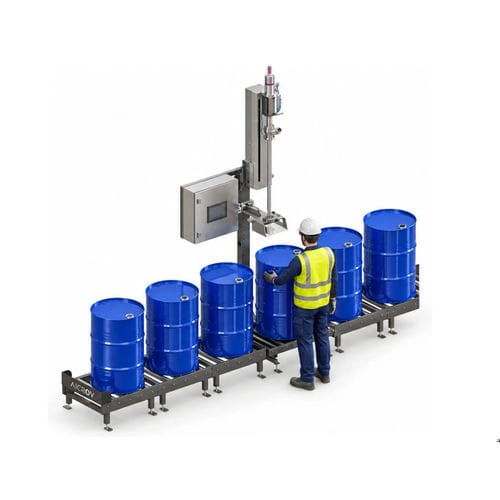

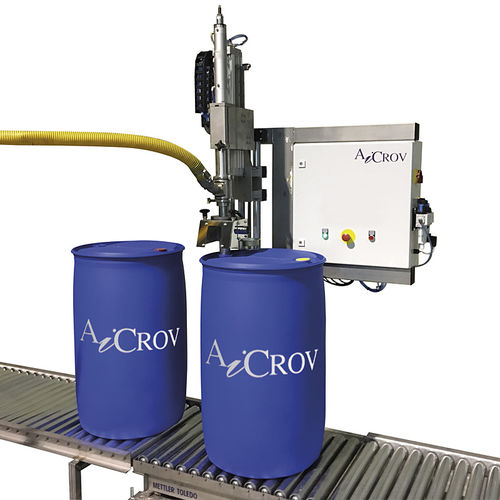

Une structure autoportante porte la colonne et la tête de remplissage fixe. Le terminal de pesage est intégré au système de contrôle. La plateforme plate avec rouleaux libres permet de tourner le fût sans le soulever, remplaçant la tête mobile et supprimant l'axe de positionnement.

Remplissage en atmosphère inerte (option)
Un accessoire d'inertage est disponible : la buse intègre un passage pour le gaz et une électrovanne dédiée dans l'armoire commande pilote le flux. Les phases d'inertage (avant ouverture, pendant le remplissage, après atteinte du poids, ou combinaisons) sont paramétrables dans la recette. La buse est interchangeable sans modifier la structure ou la tête de remplissage.

AiCROVFill®
AiCROVFill® est le contrôle de remplissage gravimétrique assurant un dosage précis et répétable. Fonctions clés :

• Contrôle de désalignement — si la buse rencontre une résistance elle remonte et attend le réalignement opérateur.
• Contrôle du poids final et complément — après le poids nominal le système surveille la masse stabilisée et rouvre si un complément est nécessaire.
• Compensation pour lance submergée — le contrôle connaît la position de la lance et compense le volume déplacé pour garantir le poids net après extraction.
• Compensation automatique du produit retombant après coupure — le système apprend le flux résiduel après fermeture et ajuste la coupure pour maintenir le poids nominal.
• Fonctionnement par recettes — paramètres de remplissage enregistrés par produit et format de contenant pour sélection rapide.

Conception à partir de composants standards
La LSB utilise des composants industriels (automates, pneumatiques, capteurs, éléments de pesage) de marques mondialement distribuées ; aucune électronique ou firmware propriétaire n'est présent dans la chaîne de contrôle, ce qui facilite l'approvisionnement en pièces et la maintenance.

Sécurité et conformité
Conçue et fabriquée en Europe conformément aux législations applicables ; marquage CE en standard. L'analyse de risques suit EN ISO 12100. Les parties de commande liées à la sécurité suivent EN ISO 13849-1 ; l'équipement électrique suit EN 60204-1 ; l'arrêt d'urgence suit EN ISO 13850. Dispositifs de sécurité :

• Arrêt d'urgence — coupe simultanément l'alimentation électrique et la pression pneumatique ; remise en marche manuelle requise.
• Verrouillage passif de la buse — sans pression pneumatique la buse ne peut pas s'ouvrir ; perte d'air ou d'alimentation bloque la machine avec la buse fermée.
• Comportement sûr en cas de défaillance — pas de mouvement résiduel de la buse, pas d'écoulement produit non maîtrisé.
• Versions antidéflagrantes disponibles et certifiées selon le schéma requis sur site.

Caractéristiques techniques

• Type : semi-automatique, remplissage par pesée (gravimétrique)
• Série : Plug & Fill
• Contenants : fûts et équivalents, 30–250 L
• Débit : jusqu'à 65 fûts/heure (220 L)
• Précision de remplissage : env. ±0,1 % du volume nominal (à confirmer selon application)
• Résolution de la balance : ±50 g
• Ensembles de remplissage : sous-bonde ou immersion (immersion également capable de remplissage sous-bonde ou depuis le fond)
• Réglage de hauteur : 550 mm, servo
• Alimentation : 240 V, 50–60 Hz, 0,5 kW
• Air : 6 bar (standard)
• Température de service : −10 °C à +45 °C
• Température produit : 0 °C à +130 °C
• Raccord produit : 1½ in male camlock
• Masse machine : 300 kg
• Inertage : accessoire en option
• Version antidéflagrante : disponible
