Remplisseuse semi-automatique LSC

IBCpour liquide visqueuxde liquide non moussant

Vue d'ensemble

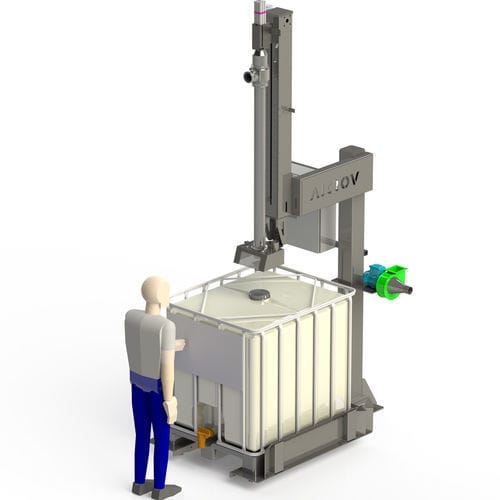

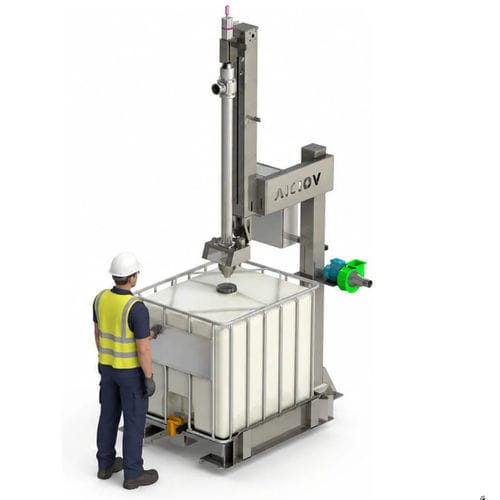

Le LSC est une machine de remplissage pondérale semi-automatique conçue pour remplir des IBC (totes) un à la fois. La plateforme de pesage en U permet l'accès au chariot élévateur manuel pour aligner l'orifice de remplissage (bouchon) sous la buse fixe sans repositionnement. Convient aux formats IBC habituels (800–1 500 L). Série Plug & Fill.

Principe de fonctionnement

• L'opérateur sélectionne la recette de remplissage et le poids net cible sur le pupitre.
• Un IBC sur sa palette est placé sur la plateforme de pesage en U.
• Au démarrage, le système effectue la tare automatiquement et remplit jusqu'au poids net défini sous contrôle gravimétrique.
• L'opérateur retire l'IBC rempli et place le suivant pour le cycle suivant.

Modes et ensembles de remplissage
Deux ensembles interchangeables en acier inox sont disponibles en option : ensemble sous bouchon et ensemble par immersion (carrosserie AISI 304 sablée, buse AISI 316L standard).

• Remplissage sous bouchon — la buse descend dans l'orifice et remplit depuis cette position ; adapté aux liquides non moussants, non inflammables, denses ou visqueux. Cet ensemble remplit uniquement sous le bouchon.
• Remplissage par immersion — la buse descend jusqu'au fond du conteneur ; utilisé pour produits moussants ou inflammables. Trois stratégies pilotées par recette : montée avec le produit, maintien au fond pendant tout le remplissage (moussage extrême), ou exécution du mode sous bouchon via l'ensemble immersion.

Architecture de la machine
Châssis autoportant supportant la colonne et la tête de remplissage ; la buse est fixe et le conteneur est amené vers elle. Le terminal de pesage est intégré au système de contrôle. La plateforme en U permet l'entrée des fourches sans obstacle pour aligner le bouchon avec la buse sans réglage manuel.

Remplissage par gaz inerte (option)
Accessoire optionnel : la buse intègre un passage pour gaz inerte commandé par une électrovanne dédiée dans l'armoire principale. La temporisation du gaz (avant ouverture, pendant le remplissage, après atteinte du poids) est réglable par recette. Supporte de courtes impulsions d'azote ou une inertage par surpression avant obturation. La buse est remplaçable sans modifier la structure.

Contrôle de remplissage AiCROVFill®
AiCROVFill® est l'écosystème logiciel de contrôle intégré permettant des remplissages précis avec produits moussants, décantants ou adhérents. Fonctions clés : détection de désalignement (retrait de buse en cas de résistance), contrôle et réouverture pour complément si le poids se tasse, compensation du déplacement de lance immergée, apprentissage automatique du produit en écoulement résiduel et gestion par recettes (paramètres par produit et format de contenant).

Conception à partir de composants industriels standard
Les éléments de contrôle, pneumatiques, capteurs et de pesage sont des composants industriels distribués mondialement ; absence d'électronique propriétaire dans la chaîne de commande, facilitant l'approvisionnement local de pièces de rechange et la maintenance par le personnel habituel.

Sécurité et conformité
Conçu et fabriqué en Europe avec marquage CE. La conception suit EN ISO 12100, EN ISO 13849-1, EN 60204-1 et EN ISO 13850. Dispositifs de sécurité : arrêt d'urgence coupant alimentation électrique et pression pneumatique, verrouillage passif de la buse, comportement sûr en cas de défaillance. Versions antidéflagrantes et assistance pour certification (ATEX, IECEx, équivalents NEC) pour Zone 1/2 ou Class I Division 1/2 disponibles.

Applications et limites
Conçu pour le remplissage d'IBC uniques au format courant, déplacés par transpalette. Non adapté aux fûts, petits contenants ou au remplissage combiné IBC/fûts sans manutention ; d'autres modèles couvrent ces besoins.

Vidéos et démonstrations
Des vidéos de démonstration et des exemples d'installation montrent des unités LSC uniques et multiples en fonctionnement industriel avec produits alimentaires, agrochimiques et autres.

Caractéristiques techniques

• Type : Semi-automatique, remplissage pondéral (gravimétrique)
• Série : Plug & Fill
• Contenants : IBC, 800–1 500 L (210–400 gal)
• Débit : 20 IBC/h (1 200 L)
• Précision de remplissage : ±0,1 % du nominal (à confirmer par cas)
• Résolution de la balance : ±250 g
• Remplissage gaz inerte : Accessoire optionnel
• Ensemble de remplissage : Sous bouchon ou immersion (l'immersion peut aussi remplir sous bouchon)
• Réglage de hauteur : 550 mm, servo
• Alimentation : 240 V, 50–60 Hz, <1 kW
• Pression d'air : 6 bar (autres sur demande)
• Température ambiante : −10 °C à +45 °C
• Température produit : 0 °C à +130 °C
• Raccord produit : camlock mâle 2½"
• Poids machine : 500 kg
• Version antidéflagrante : Disponible
