Remplisseuse semi-automatique

de bouteillesde potspour bidons

Présentation

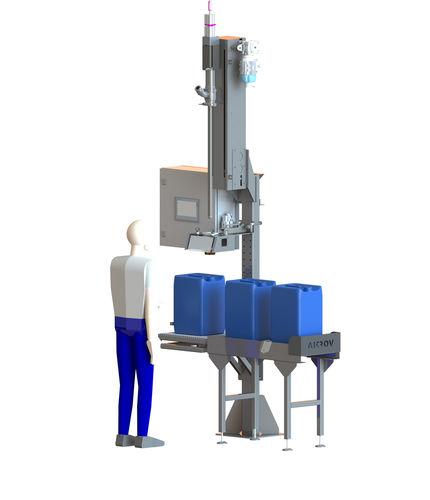

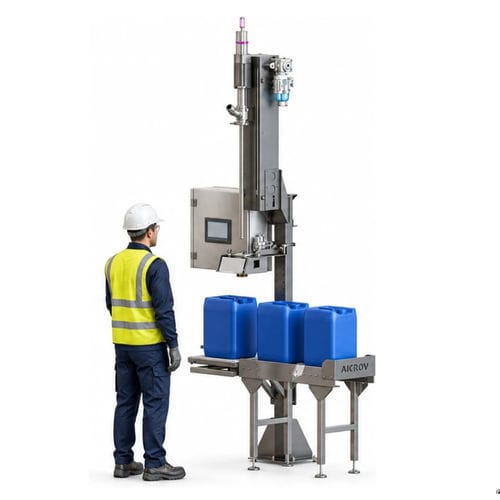

LSG est une remplisseuse pondérale semi-automatique conçue pour remplir au poids des jerricans, bouteilles et contenants similaires d'une capacité de 1 à 30 litres, un par un. L'opérateur pose le contenant sur la plateforme, l'aligne sous la canne et lance le cycle : la machine effectue automatiquement la tare, dose jusqu'au poids net et s'arrête. Série Plug & Fill · Résolution typique ±5 g · Cadence jusqu'à 150 contenants/heure (25 L).

Est-ce la machine qu'il vous faut ?
Recommandée si vous remplissez des contenants individuels inférieurs à 30 litres, un par un, avec chargement/déchargement manuel. Non adaptée aux fûts ou IBC (d'autres modèles existent) ni aux lignes entièrement automatiques à haute cadence et postes multiples.

Fonctionnement

• Sélection de la recette de remplissage et du poids net sur le pupitre opérateur.
• Réglage de la hauteur de remplissage au format sans outils.
• Placement du contenant vide sur la plateforme de pesée.
• Alignement de l'ouverture du contenant avec la canne.
• Au départ, le système effectue la tare automatiquement et remplit jusqu'au poids net.
• Retirer le contenant plein et placer le suivant.

Modes de remplissage
Deux ensembles de remplissage disponibles (choix à la commande) : sous bonde ou en plongée. Les deux sont en inox (structure AISI 304, canne AISI 316L de série) avec matériaux alternatifs disponibles pour produits exigeants.

Remplissage sous bonde
Utilisé principalement pour produits non moussants et non inflammables, y compris denses et visqueux. La canne descend juste à l'intérieur du contenant et remplit depuis cette position ; cet ensemble remplit uniquement sous bonde.

Remplissage en plongée
Adapté aux produits moussants ou inflammables. La canne descend au fond du contenant ; la recette propose trois comportements de remplissage :

• En remontant avec le produit : la canne s'ouvre au fond et remonte avec le niveau, suivant la surface du produit jusqu'au sommet.
• Depuis le fond : la canne reste en position basse pendant tout le remplissage (pour produits très moussants).
• Sous bonde : la canne pénètre juste sous la bonde et remplit depuis là (mode équivalent au sous-bonde).

Architecture de la machine

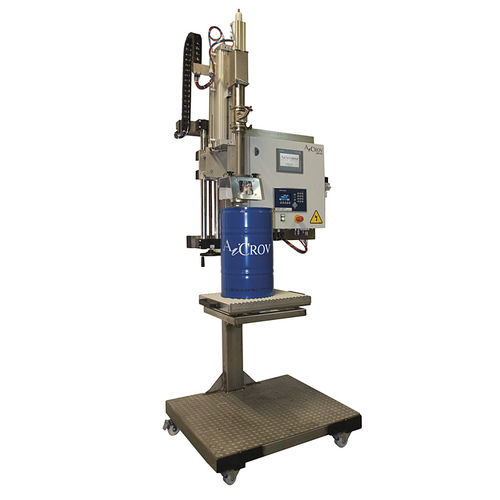

Structure autoportante avec colonne portant la tête de remplissage, le groupe de dosage et l'actionnement. La canne reste fixe pendant que le contenant est positionné sur la plateforme plane de pesée. Le terminal de pesage est intégré à la commande de sorte que le poids pilote directement le cycle. Un dispositif de centrage rapide est disponible en accessoire pour formats répétitifs.

Remplissage sous gaz inerte (option)
Disponible en accessoire pour remplir sous atmosphère inerte. La canne intègre un conduit gaz piloté par une électrovanne dans l'armoire ; le timing et la phase d'injection sont des paramètres de recette (avant ouverture, pendant le remplissage, après atteinte du poids cible, ou combinaisons). L'azote est courant mais le gaz se choisit selon le produit. L'inertage par surpression au bouchage est également possible.

AiCROVFill®
AiCROVFill® est la commande de remplissage conçue pour des opérations précises et répétables sur produits difficiles. Fonctions clés :

• Contrôle du désalignement : la canne remonte si une résistance est détectée et attend le réalignement opérateur.
• Contrôle du poids final et complément : après atteinte du poids nominal, le système surveille le poids stabilisé et rouvre pour compléter si nécessaire.
• Compensation pour canne immergée : la commande compense le volume déplacé afin d'obtenir le poids net après extraction.
• Compensation automatique de chute de produit après fermeture : valeur fixe ou apprentissage sur conteneurs successifs.
• Fonctionnement par recettes : paramètres stockés par produit et format pour changements reproductibles.

Conception à partir de composants industriels standard
La machine utilise des composants industriels de marques distribuées pour l'automatisme, la pneumatique, les capteurs et la pesée ; pas d'électronique propriétaire dans la chaîne de commande. Cela facilite l'approvisionnement local en pièces de rechange et la maintenance.

Sécurité et conformité
Conçue et fabriquée en Europe selon la législation machine européenne, fournie avec marquage CE en standard. Conception conforme aux cadres harmonisés (évaluation des risques EN ISO 12100 ; parties relatives à la sécurité EN ISO 13849-1 ; équipements électriques EN 60204-1 ; arrêt d'urgence EN ISO 13850). Sécurités principales :

• Arrêt d'urgence — coupe alimentation électrique et pression pneumatique simultanément ; réarmement manuel.
• Verrouillage passif de la canne — la canne ne peut s'ouvrir sans pression pneumatique ; perte d'air ou d'alimentation bloque la machine avec la canne fermée.
• Comportement sûr en cas de panne — pas de mouvement résiduel ni d'écoulement de produit.
• Versions antidéflagrantes conçues pour certifications (ATEX, IECEx, NEC) disponibles pour zones dangereuses.

Caractéristiques techniques

• Type : Semi-automatique, remplissage pondéral (gravimétrique)
• Série : Plug & Fill
• Contenants : Jerricans, bouteilles et équivalents, 1 à 30 litres
• Cadence : jusqu'à 150 contenants/heure (25 L)
• Précision de remplissage : ±0,1 % du poids nominal (à confirmer)
• Résolution de la balance : ±5 g
• Inertage : disponible en accessoire
• Ensemble de remplissage : sous bonde ou en plongée (la plongée permet aussi remplir sous bonde ou par le fond selon recette)
• Réglage en hauteur : 550 mm, servomoteur
• Alimentation : 240 V, 50–60 Hz, 0,5 kW
• Pression d'air : 6 bar (autres pressions sur demande)
• Température de travail : −10 °C à +45 °C
• Température produit : 0 °C à +130 °C
• Raccord produit : Camlock mâle 1½”
• Poids machine : 300 kg
• Exécution pour atmosphères explosives : disponible
