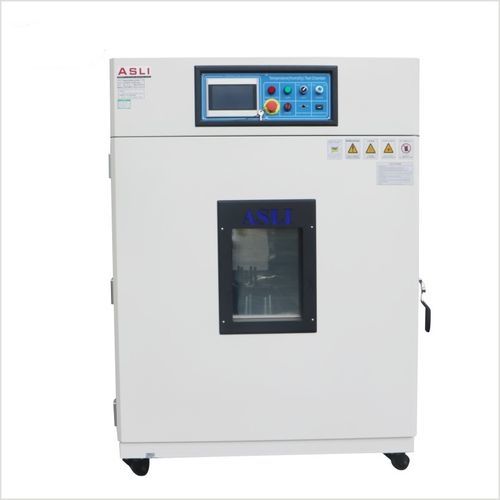

Chambre climatique FTH-1000-5

de températured'humiditépour variation rapide de température

Présentation
La chambre d'essai température et humidité FTH-1000-5-ASLI est conçue pour les essais accélérés température-humidité, les essais alternés et constants de température, ainsi que le stockage à basse température pour l'évaluation de produits électroniques/électriques, matériaux, composants et équipements. Secteurs typiques : aérospatial, aviation, électronique, automobile et batteries.

Résumé de la série
Série F-TH — chambres à variation rapide de température offrant un contrôle de rampe linéaire ou non linéaire et option d'humidification. Volumes internes standard disponibles ; niveaux d'options configurables A~F. Plage de température −70 °C à +150 °C ; plage de changement rapide −45 °C à +85 °C ; rampe linéaire jusqu'à 20 °C/min (pics non linéaires jusqu'à 30 °C/min).

Caractéristiques clés

• Plage de température : −70 °C à +150 °C.
• Plage de changement rapide : −45 °C à +85 °C.
• Vitesse de rampe max : jusqu'à 20 °C/min (linéaire), non linéaire jusqu'à 30 °C/min.
• Humidité (option) : 20%–98% H.R. (10%–98% ou 5%–98% avec déshumidificateur).
• Précision de contrôle : ±0,5 °C / ±2,5% H.R. ; résolution 0,1 °C / 0,1% H.R.
• Uniformité : ±2,0 °C / ±3,0% H.R.
• Intérieur : acier inoxydable SUS 304 ; extérieur : acier inoxydable ou acier laminé peint.
• Refroidissement : refroidi par eau ou compresseur monoplace ; réfrigérants R23 / R404A.
• Communication : RS-232 ou RS-485. Alimentation : CA 380 V triphasé 5 fils, 50/60 Hz.

Modes de contrôle et configurations

• Mode linéaire — contrôle linéaire complet, réglable 3–20 °C/min ; pente constante pour des essais de qualification répétables.
• Mode non linéaire — réglable 3–30 °C/min avec pics plus rapides pour dépistage de contrainte accéléré ; fonction humidité combinable.

Fonctions

• Capacité de rampe linéaire à haute vitesse pour réduire le temps de cycle tout en conservant la répétabilité.
• Couverture température et humidité optionnelle, plages étendues via déshumidificateur.
• Contrôle BTHC PID + SSR pour stabilité lors des rampes rapides.
• Plusieurs volumes internes et niveaux d'options configurables (A~F).

Fonctions intégrées / principales

• Contrôle BTHC température & humidité — PID + SSR avec fonction de calcul automatique.
• Cyclage multi-segment programmable — jusqu'à 100 programmes, 100 segments par programme ; max 999 cycles.
• Mémoire après coupure — reprise du programme après interruption ; sauvegarde jusqu'à 5 ans.
• Affichage LCD importé — affiche consigne, valeur réelle et temps simultanément.
• Double circuit frigorifique — compresseurs importés ; refroidissement rapide ; options air/eau.
• Capteur DIN PT-100Ω — norme industrielle pour stabilité et remplacement.
• RS-232 / RS-485 + relais temporisé — interfaces standard d'automatisation.
• Verrou d'interface & alarme — empêche modifications non autorisées ; alarmes en cas de défauts.

Normes prises en charge (exemples)

• IEC 62133-2017
• UL 1642
• UN 38.3
• IEC 60068-2-14
• GB/T 2423.22
• IEC 60068-2-38
• MIL-STD-810
• ISO 16750-4

Spécifications techniques

• Série : F-TH (ex. F-TH-150 / 225 / 408 / 800 ; options A~F).
• Dimensions internes (L×H×P mm) : 500×600×500 / 600×750×500 / 600×850×800 / 1000×1000×800.
• Dimensions externes (L×H×P mm) : 1100×1750×1600 / 1200×1800×1700 / 1250×1900×1900 / 1600×2050×2150.
• Options compresseur : marques importées (ex. Tecumseh, Bitzer).
• Protections : surcharge compresseur, haute/basse pression, excès d'humidité/température, avertissements de panne, alerte manque d'eau.
• Accessoires optionnels : porte intérieure avec orifice, purificateur d'eau, déshumidificateur, enregistreur.
• Masse approximative par modèle : 250 kg / 350 kg / 450 kg / 600 kg.
