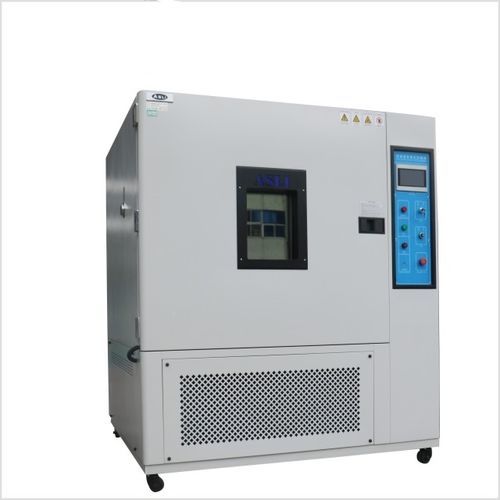

Chambre d'essai thermostatique F-TH series

climatiqued'humiditéde température

Description
Cette chambre à changement rapide de température (série F-TH) est conçue pour les cycles de laboratoire et les tests de contrainte accélérée nécessitant des rampes de température rapides et répétables. Le système prend en charge des rampes linéaires contrôlées pour les tests de qualification et des profils non linéaires pour le criblage accéléré, avec l'instrumentation intégrée sur un contrôleur tactile LCD couleur pour une utilisation simple.

Configurations

• Mode linéaire : Rampes contrôlées de 3 à 20 °C/min avec pente constante sur l'ensemble du cycle — adapté aux essais de qualification exigeant répétabilité.
• Mode non linéaire : Rampes variables avec pics jusqu'à 30 °C/min (typique 3–30 °C/min) pour le criblage de contrainte accélérée ; la fonction humidité peut être combinée si l'option est installée.

Caractéristiques

• Vitesse : Jusqu'à 20 °C/min en rampe linéaire (réglable 3–20 °C/min) ; pic non linéaire jusqu'à 30 °C/min.
• Plage : Température −70 °C à +150 °C ; plage de changement rapide −45 °C à +85 °C. Humidité optionnelle 20%–98% H.R. (10%–98% ou 5%–98% avec déshumidificateur).
• Précision : Précision de contrôle ±0,5 °C et ±2,5% H.R. ; résolution d'affichage 0,1 °C / 0,1% H.R. ; uniformité ±2,0 °C / ±3,0% H.R.
• Flexibilité : Quatre volumes internes (150 L, 225 L, 408 L, 800 L) et niveaux d'options configurables (A~F) incluant humidité, porte intérieure avec orifice, purificateur d'eau, déshumidificateur, enregistreur.

Fonctions intégrées

• Contrôle température & humidité BTHC avec P.I.D. + S.S.R. et fonctions d'auto-calcul.
• Cyclage multi-segment programmable : jusqu'à 100 programmes, jusqu'à 100 segments par programme ; maximum 999 cycles par programme.
• Mémoire de coupure et sauvegarde mémoire 5 ans pour reprise après coupure de courant.
• Affichage LCD couleur importé montrant consigne, valeur réelle et temps ; verrouillage interface et fonctions d'alarme.
• Double circuit frigorifique avec compresseurs importés ; options refroidissement air/eau.
• Capteur de température DIN PT-100Ω standard ; communications RS-232 ou RS-485 et sortie relais temporisateur.

Série F-TH — Comparaison des quatre modèles
Paramètre | F-TH-150 (A~F) | F-TH-225 (A~F) | F-TH-408 (A~F) | F-TH-800 (A~F)
Dimension interne L×H×P (mm) | 500 × 600 × 500 | 600 × 750 × 500 | 600 × 850 × 800 | 1000 × 1000 × 800
Dimension externe L×H×P (mm) | 1100 × 1750 × 1600 | 1200 × 1800 × 1700 | 1250 × 1900 × 1900 | 1600 × 2050 × 2150
Plage de température | −70 °C ~ +150 °C (tous modèles)
Plage de changement rapide | −45 °C ~ +85 °C (tous modèles)
Taux de rampe max | Jusqu'à 20 °C/min linéaire (tous modèles) ; pics non linéaires jusqu'à 30 °C/min
Vitesse montée/descente | Contrôle linéaire : 3–20 °C/min réglable ; Contrôle non linéaire : 3–30 °C/min réglable
Plage d'humidité (optionnelle) | 20%–98% H.R. (10%–98% ou 5%–98% avec déshumidificateur)
Résolution d'affichage | 0,1 °C / 0,1% H.R.
Uniformité de distribution | ±2,0 °C / ±3,0% H.R.
Précision de contrôle | ±0,5 °C / ±2,5% H.R.
Matériaux interne/externe | Intérieur : acier inoxydable SUS 304 ; Extérieur : acier inoxydable ou acier laminé peint
Isolation | Mousse haute densité résistante aux hautes températures
Système de refroidissement | Refroidissement par eau / compresseur monobloc ; réfrigérant R23 / R404A ; options double circuit
Compresseur | Compresseurs importés (ex. Tecumseh, Bitzer)
Dispositifs de protection | Protections multiples : surcharge compresseur, haute/basse pression, sur-humidité, sur-température, alerte manque d'eau, signalement de faute
Accessoires optionnels | Porte intérieure avec orifice ; purificateur d'eau ; déshumidificateur ; enregistreur
Communication | RS-232 ou RS-485 ; sortie relais temporisateur
Alimentation | CA 380 V trifásique 5 fils, 50/60 Hz
Poids (approx.) | 250 kg | 350 kg | 450 kg | 600 kg

Normes & Applications

• Compatible avec normes de cyclage température/humidité : IEC 62133-2017, UL 1642, UN 38.3, IEC 60068-2-14, GB/T 2423.22, IEC 60068-2-38, MIL-STD-810, ISO 16750-4.
• Applications : inspection qualité et essais de fiabilité pour l'électronique, l'automobile, les batteries, les matériaux, les dispositifs médicaux, l'aérospatial et industries associées.
