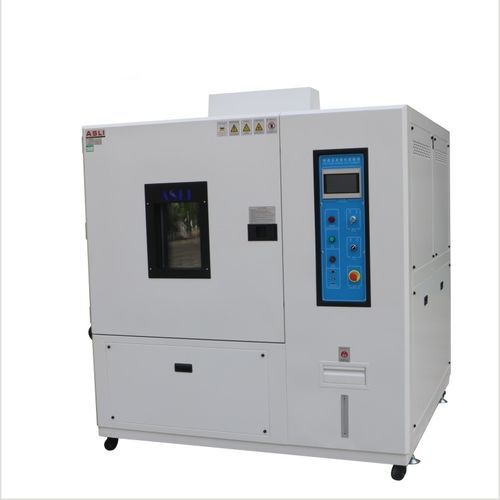

Chambre d'essai thermostatique F-TH series

climatiqued'humiditéde température

Nom du produit Chambre d'essai à variation rapide de température — Série F-TH (F-TH-150 / 225 / 408 / 800) — Rampe linéaire rapide de 3 à 20 °C/min, contrôle de l'humidité en option Présentation Chambre d’essai à variation rapide de température et à contraintes élevées, capable d’imposer des contraintes thermiques (et, en option, d’humidité) rapides aux échantillons. Conçue pour atteindre des vitesses de variation élevées (généralement 5 °C/min ou plus ; jusqu’à 20 °C/min en mode linéaire, et jusqu’à 30 °C/min en pic en mode non linéaire) sur une large plage de températures. L’instrumentation et le contrôleur sont intégrés dans la porte afin de réduire l’encombrement au minimum, grâce à un écran tactile LCD interactif, lumineux et coloré, facilitant le contrôle. Points forts

• Capacité de variation rapide de la température : jusqu’à 20 °C/min en contrôle entièrement linéaire ; le contrôle non linéaire permet des vitesses de montée en crête plus rapides.
• Plage de température : de −70 °C à +150 °C.
• Contrôle de l’humidité en option : de 20 % à 98 % d’humidité relative en standard ; plages plus larges de 10 % à 98 % ou de 5 % à 98 % disponibles avec un déshumidificateur.
• Cycles programmables à segments multiples : jusqu’à 100 programmes, 100 segments par programme ; jusqu’à 999 cycles par programme.
• Protections intégrées : surcharge du compresseur, protection contre les pressions haute/basse du fluide frigorigène, protection contre l’humidité excessive et la surchauffe, alerte de manque d’eau, système d’alerte en cas de défaut.

Modes de configuration

• Mode linéaire — 3 à 20 °C/min avec contrôle linéaire complet : vitesse de montée constante tout au long du cycle ; réglable ; reproductible et privilégié pour les rapports de normalisation et de qualification.
• Mode non linéaire — 3 à 30 °C/min avec une rampe de crête plus rapide : la rampe varie tout au long du profil pour un criblage accéléré des contraintes (par exemple, criblage de type HALT) ; la fonction d’humidité peut être combinée.

Fonctions / Caractéristiques intégrées

• Contrôle de la température et de l’humidité BTHC : PID + SSR avec fonction de calcul automatique pour un contrôle équilibré lors des rampes à grande vitesse.
• Cycles multisegments programmables : jusqu’à 100 programmes, chacun comportant jusqu’à 100 segments ; 999 cycles maximum par programme.
• Mémoire en cas de coupure de courant : reprise du programme après une coupure de courant ; sauvegarde de la mémoire pendant 5 ans.
• Écran LCD importé : affiche simultanément la consigne, la valeur réelle et l’heure.
• Double circuit de réfrigération : compresseur importé entièrement fermé pour un refroidissement rapide ; configurations à refroidissement par air ou par eau.
• Capteur DIN PT-100 Ω : capteur de température industriel standard garantissant une stabilité à long terme et un remplacement aisé.
• RS-232 / RS-485 + relais de temporisation : interface de communication standard et relais de sortie de signal de temporisation pour l’automatisation.
• Verrouillage de l’interface et alarme : empêche toute modification non autorisée ; alarme en cas de défauts de fonctionnement ou de réglage.

Normes prises en charge

• CEI 62133-2017 (cellules et batteries secondaires)
• UL 1642 (batteries au lithium)
• UN 38.3 (Transport des batteries au lithium)
• CEI 60068-2-14 (Variations de température)
• GB/T 2423.22 (Variations de température)
• CEI 60068-2-38 (Combinaison température/humidité)
• MIL-STD-810 (Essais environnementaux)
• ISO 16750-4 (Véhicules routiers — Contraintes climatiques)

Applications

• Électronique et circuits imprimés
• Appareils électriques
• Équipements de communication
• Instruments et compteurs
• Composants automobiles
• Batteries et stockage d’énergie
• Plastiques et caoutchouc
• Métaux et alliages
• Agroalimentaire et chimie
• Matériaux de construction
• Dispositifs médicaux
• Aérospatiale et défense

Tableau des spécifications — Série F-TH (comparaison de quatre modèles) Paramètre | F-TH-150 (A~F) | F-TH-225 (A~F) | F-TH-408 (A~F) | F-TH-800 (A~F) Dimensions internes L × H × P (mm) | 500 × 600 × 500 | 600 × 750 × 500 | 600 × 850 × 800 | 1 000 × 1 000 × 800 Dimensions extérieures L × H × P (mm) | 1 100 × 1 750 × 1 600 | 1 200 × 1 800 × 1 700 | 1 250 × 1 900 × 1 900 | 1 600 × 2 050 × 2 150 Plage de température | −70 °C à +150 °C (tous les modèles) Plage de variation rapide de température | −45 °C à +85 °C (tous les modèles) Vitesse de montée maximale | Jusqu’à 20 °C/min en contrôle linéaire total (tous les modèles) Vitesse de montée / descente | Contrôle linéaire : 3 à 20 °C/min, réglable | Contrôle non linéaire : 3 à 30 °C/min, réglable Plage d’humidité (en option) | 20 % à 98 % d’humidité relative ; 10 % à 98 % ou 5 % à 98 % disponibles avec déshumidificateur Résolution d’affichage | 0,1 °C / 0,1 % d’humidité relative Uniformité de la distribution | ± 2,0 °C / ± 3,0 % HR Précision de régulation | ± 0,5 °C / ± 2,5 % HR Matériaux internes et externes | Chambre intérieure : acier inoxydable SUS 304# ; Boîtier extérieur : acier inoxydable ou acier laminé à froid avec revêtement peint Matériau d’isolation | Matériaux isolants en mousse de formiate de chlore / acétate d’éthyle, haute densité et résistants aux hautes températures Système de refroidissement | Refroidissement par eau / compresseur à un étage ; fluides frigorigènes respectueux de l’environnement R23 / R404A Compresseur | Marque française Tecumseh ; marque allemande Bizer Dispositifs de protection | Interrupteur sans fusible ; protection contre les surcharges du compresseur ; protection contre les pressions haute et basse du fluide frigorigène ; protection contre l'humidité excessive et la surchauffe ; fusibles ; système d'alerte en cas de défaut ; alerte de manque d'eau Accessoires en option | Porte intérieure avec ouverture de commande ; purificateur d’eau ; déshumidificateur ; enregistreur Communication | RS-232 ou RS-485 Alimentation | CA 380 V triphasé à 5 fils, 50/60 Hz Poids (environ) | F-TH-150 : 250 kg | F-TH-225 : 350 kg | F-TH-408 : 450 kg | F-TH-800 : 600 kg Données de performance mesurées Les profils de température et d'humidité enregistrés par la série F-TH lors d'essais de cycles rapides démontrent la capacité de montée en température rapide de la chambre et ses performances en matière de contrôle de l'humidité. Sécurité / Protection

• Protection multicouche : interrupteur sans fusible, protection contre les surcharges du compresseur, pressostats de haute et basse pression du fluide frigorigène, protection contre l’excès d’humidité, protection contre la surchauffe, système d’alerte en cas de défaut, alerte de manque d’eau, fusibles et alarme électronique.

Remarques Les suffixes A à F indiquent les niveaux d’options configurables. La fonction d’humidité est en option et nécessite un déshumidificateur pour la plage de 5 % à 10 % d’humidité relative. Des dimensions de chambre sur mesure sont disponibles sur demande. Garantie et certifications indiquées sur la documentation du produit (par exemple, certification CE ; garantie de 12 mois).
