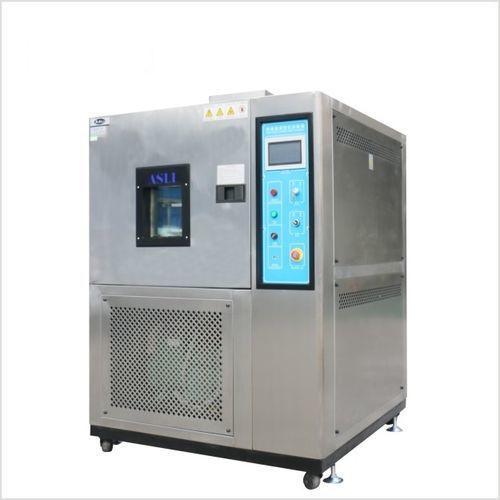

Chambre climatique F-TH series

d'humiditéde températureenvironmental stress screening

Overview
Chambre d'essai à commande programmable pour changement rapide de température avec contrôle d'humidité optionnel. Conçue pour le criblage de contraintes environnementales (ESS) et les essais de fiabilité de produits industriels et de laboratoire tels que l'électronique, les batteries, composants automobiles, plastiques, caoutchouc, textiles et biens de consommation.

Product family & short spec
Série F-TH — Modèles : F-TH-150, F-TH-225, F-TH-408, F-TH-800. Plage de température −70 °C à +150 °C. Plage de changement rapide −45 °C à +85 °C. Rampa linéaire jusqu'à 20 °C/min ; rampa non linéaire pic jusqu'à 30 °C/min. Contrôle d'humidité optionnel 20%–98% H.R. (10%–98% ou 5%–98% avec déshumidificateur).

Four-model comparison

• F-TH-150 — Intérieur : 500×600×500 mm ; Extérieur : 1100×1750×1600 mm ; Poids ≈ 250 kg.
• F-TH-225 — Intérieur : 600×750×500 mm ; Extérieur : 1200×1800×1700 mm ; Poids ≈ 350 kg.
• F-TH-408 — Intérieur : 600×850×800 mm ; Extérieur : 1250×1900×1900 mm ; Poids ≈ 450 kg.
• F-TH-800 — Intérieur : 1000×1000×800 mm ; Extérieur : 1600×2050×2150 mm ; Poids ≈ 600 kg.

Configurations & Control Modes

• Mode linéaire — contrôle linéaire complet 3–20 °C/min pour des profils répétables et conformes aux normes.
• Mode non linéaire — rampes de pic 3–30 °C/min pour criblage par contrainte accéléré (type HALT).

What this system delivers (features)

• Vitesse : rampes linéaires contrôlées jusqu'à 20 °C/min ; pics non linéaires jusqu'à 30 °C/min.
• Couverture : plage −70 °C à +150 °C et contrôle d'humidité jusqu'à 98% H.R. en option.
• Précision et résolution : contrôle ±0,5 °C / ±2,5% H.R. ; indication 0,1 °C / 0,1% H.R. ; uniformité ±2,0 °C / ±3,0% H.R.
• Flexibilité : quatre volumes intérieurs et niveaux d'options configurables (A~F).

Built-in / Key functions

• Contrôle température & humidité BTHC avec PID + SSR et fonction de calcul automatique.
• Cyclage multi-segments programmable : jusqu'à 100 programmes × 100 segments ; max 999 cycles par programme.
• Mémoire en cas de panne et reprise ; sauvegarde mémoire 5 ans.
• Affichage LCD importé indiquant consigne, valeur réelle et temps ; verrouillage d'interface et alarmes.
• Double circuit frigorifique ; compresseurs monophasés importés (refroidissement air/eau) ; sonde DIN PT-100Ω standard.
• Communication standard : RS-232 ou RS-485 ; sortie relais temporisée.

Protection & Safety

• Protections multi-niveaux : surcharge compresseur, protection haute/basse pression, sur-humidité, sur-température, avertissement de panne, alerte manque d'eau, fusibles et alarmes électroniques.

Standards Supported

• IEC 62133-2017, UL 1642, UN 38.3, IEC 60068-2-14, GB/T 2423.22, IEC 60068-2-38, MIL-STD-810, ISO 16750-4.

Applications

• Électronique & PCB, batteries & stockage d'énergie, composants automobiles, équipements de communication, instruments, plastiques & caoutchouc, pièces métalliques, dispositifs médicaux, aéronautique & défense, biens de consommation et essais de matériaux.

Technical specifications

• Modèle : Série F-TH (F-TH-150/225/408/800).
• Dimensions intérieures (mm) : 500×600×500 / 600×750×500 / 600×850×800 / 1000×1000×800.
• Dimensions extérieures (mm) : 1100×1750×1600 / 1200×1800×1700 / 1250×1900×1900 / 1600×2050×2150.
• Plage de température : −70 °C à +150 °C. Changement rapide : −45 °C à +85 °C.
• Taux de rampe : linéaire 3–20 °C/min (jusqu'à 20 °C/min en contrôle linéaire complet) ; non linéaire pics 3–30 °C/min.
• Humidité (option) : 20%–98% H.R. ; 10%–98% ou 5%–98% avec déshumidificateur.
• Résolution & précision : 0,1 °C / 0,1% H.R. ; contrôle ±0,5 °C / ±2,5% H.R. ; uniformité ±2,0 °C / ±3,0% H.R.
• Matériaux : intérieur SUS 304 ; extérieur acier inoxydable ou acier laminé à froid peint.
• Isolation : mousse haute densité résistante aux hautes températures.
• Refroidissement : compresseur monophasé refroidi par eau ou air ; réfrigérants R23 / R404A.
• Compresseurs : Tecumseh ou Bitzer.
• Options : porte intérieure avec orifice, purificateur d'eau, déshumidificateur, enregistreur.
• Alimentation : CA 380 V 3 phases 5 fils, 50/60 Hz.
• Poids env. : 250 / 350 / 450 / 600 kg selon modèle.
• Certifications & garantie : CE ; garantie 12 mois ; support à distance à vie ; fabricant depuis 1988.
