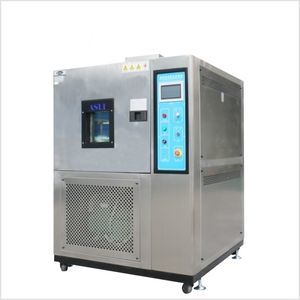

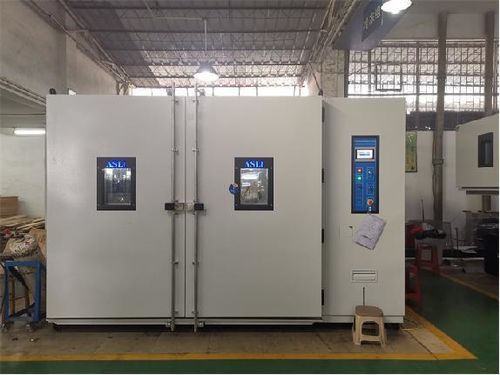

Chambre à choc thermique rapide F-TH series

pour variation rapide de températurebasse températurelarge

Aperçu
Chambre d'essai à changement rapide de température (série F-TH) conçue pour appliquer de fortes contraintes thermiques aux échantillons via des rampes de température rapides. Des vitesses de changement plus élevées (à partir de 5 °C/min et plus) sont possibles avec un système frigorifique renforcé ; la boucle de réfrigération double permet des performances rapides sur une large plage. L'instrumentation est intégrée dans la porte et le contrôleur utilise un écran tactile LCD couleur pour une utilisation simple.

Informations clés / modèles
F-TH-150 / F-TH-225 / F-TH-408 / F-TH-800 (options A~F) — Rampes linéaires rapides 3–20 °C/min (linéaire), pics non linéaires jusqu'à 30 °C/min ; contrôle d'humidité optionnel 20%–98% H.R. (plages étendues avec déshumidificateur).

Modes de contrôle

• Mode linéaire — 3–20 °C/min avec contrôle linéaire complet : rampe réglable, pente constante, répétable pour qualifications et audits.
• Mode non linéaire — 3–30 °C/min avec pics plus rapides : vitesse de rampe variable selon le profil pour criblage de contrainte accéléré (type HALT) ; la fonction humidité peut être combinée.

Fonctionnalités & capacités

• Vitesse de rampe : jusqu'à 20 °C/min linéaire ; pics non linéaires jusqu'à 30 °C/min.
• Couverture température avec humidité optionnelle : standard 20%–98% H.R. ; 10%–98% ou 5%–98% disponibles avec déshumidificateur.
• Précision et résolution : ±0,5 °C / ±2,5% H.R. ; résolution d'affichage 0,1 °C / 0,1% H.R.
• Quatre volumes internes standard (150 L, 225 L, 408 L, 800 L) avec niveaux d'options A~F configurables.
• Fonctions intégrées : contrôle température & humidité BTHC (P.I.D. + S.S.R.), cyclage multi-segment programmable (100 programmes × 100 segments), mémoire panne (sauvegarde 5 ans), contrôleur LCD couleur importé, double boucle frigorifique, capteur DIN PT-100Ω, communication RS-232/RS-485, verrouillage interface et alarmes.
• Dispositifs de protection : interrupteur sans fusible, protection surcharge compresseur, protection pression frigorigène haute/basse, protection dépassement humidité/température, avertissements de panne et alerte manque d'eau.

Normes prises en charge

• IEC 62133-2017 (accumulateurs secondaires & batteries)
• UL 1642 (batteries lithium)
• UN 38.3 (transport des batteries lithium)
• IEC 60068-2-14 (changement de température)
• GB/T 2423.22 (changement de température)
• IEC 60068-2-38 (température / humidité composite)
• MIL-STD-810 (essai environnemental)
• ISO 16750-4 (véhicules routiers — charges climatiques)

Tableau des spécifications
Paramètre | F-TH-150 (A~F) | F-TH-225 (A~F) | F-TH-408 (A~F) | F-TH-800 (A~F)
Dimension interne L×H×P (mm) | 500 × 600 × 500 | 600 × 750 × 500 | 600 × 850 × 800 | 1000 × 1000 × 800
Dimension externe L×H×P (mm) | 1100 × 1750 × 1600 | 1200 × 1800 × 1700 | 1250 × 1900 × 1900 | 1600 × 2050 × 2150
Plage de température | −70 °C ~ +150 °C (tous modèles)
Plage de changement rapide | −45 °C ~ +85 °C (tous modèles)
Vitesse maximale de rampe | Jusqu'à 20 °C/min en contrôle linéaire complet (tous modèles)
Vitesse montée/descente | Contrôle linéaire : 3 ~ 20 °C/min, réglable | Contrôle non linéaire : 3 ~ 30 °C/min, réglable
Plage d'humidité (optionnelle) | 20% ~ 98% H.R. ; 10%–98% ou 5%–98% avec déshumidificateur
Résolution d'indication | 0,1 °C / 0,1% H.R.
Uniformité de distribution | ±2,0 °C / ±3,0% H.R.
Précision de contrôle | ±0,5 °C / ±2,5% H.R.
Matériaux interne/externe | Intérieur : SUS 304 acier inoxydable ; Extérieur : acier inoxydable ou acier laminé à froid peint
Matériau isolant | Mousse haute densité résistante aux hautes températures (base formiate / chlore / acétate d'éthyle)
Système de refroidissement | Refroidissement par eau / compresseur monocycle ; réfrigérant R23 / R404A
Compresseur | Marques importées (ex. Tecumseh, Bizer selon configuration)
Dispositifs de protection | Interrupteur sans fusible ; protection surcharge compresseur ; protection pression haute/basse ; protection sur-humidité/température ; système d'alerte de panne ; avertissement manque d'eau
Accessoires optionnels | Porte intérieure avec orifice d'opération ; purificateur d'eau ; déshumidificateur ; enregistreur
Communication | RS-232 ou RS-485
Alimentation | CA 380 V triphasé 5 fils, 50/60 Hz
Poids (env.) | 250 kg | 350 kg | 450 kg | 600 kg

Applications
Utilisée pour le contrôle qualité et les essais de fiabilité dans l'électronique, l'automobile, les batteries & stockage d'énergie, l'instrumentation, les plastiques & caoutchoucs, les métaux & alliages, l'alimentaire & chimie, les matériaux de construction, les dispositifs médicaux, l'aérospatial & défense.

Caractéristiques techniques

• Série : F-TH Series (F-TH-150 / 225 / 408 / 800 ; niveaux d'options A~F)
• Volumes internes : 150 L, 225 L, 408 L, 800 L
• Plage température : −70 °C à +150 °C
• Plage changement rapide : −45 °C à +85 °C
• Rampe maximale : jusqu'à 20 °C/min (linéaire) ; pic non linéaire jusqu'à 30 °C/min
• Humidité (optionnelle) : 20%–98% H.R. ; 10%–98% ou 5%–98% avec déshumidificateur
• Résolution : 0,1 °C / 0,1% H.R. ; Précision contrôle ±0,5 °C / ±2,5% H.R.
• Uniformité : ±2,0 °C / ±3,0% H.R.
• Construction : Intérieur SUS 304 ; Extérieur acier inoxydable ou laminé peint
• Refroidissement : compresseur (eau/une étape), réfrigérants R23/R404A
• Compresseurs : Tecumseh / Bizer (selon configuration)
• Protections : surcharge compresseur, pression haute/basse, sur-température/humidité, alarmes
• Communication & contrôle : RS-232 / RS-485 ; écran tactile LCD couleur ; cyclage multi-segment programmable
• Alimentation : CA 380 V triphasé 5 fils, 50/60 Hz
• Poids approximatif par modèle : 250 / 350 / 450 / 600 kg (F-TH-150 / 225 / 408 / 800)
