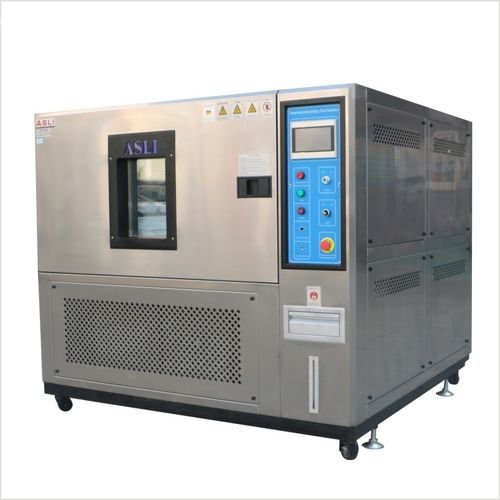

Chambre d'essai thermostatique F-TH series

climatiqued'humiditéde température

Vue d'ensemble
Les chambres d'essai à taux de changement rapide simulent des transitions de température accélérées pour des essais environnementaux plus rapides. Conçue avec un flux d'air renforcé et des compresseurs surdimensionnés, la série F-TH supporte des rampes rapides pour les qualifications, le dépistage de contrainte accéléré et les essais de type HALT. Modes de contrôle linéaire et non linéaire disponibles ; contrôle d'humidité en option.

Référence / Modèle
Série F-TH — Modèles F-TH-150 / F-TH-225 / F-TH-408 / F-TH-800 (suffixes A~F = niveaux d'options configurables). Rampa linéaire 3–20 °C/min ; pics non linéaires jusqu'à 30 °C/min ; humidité en option.

Certifications & Garantie

• Certifié CE
• Garantie 12 mois
• Construite sur commande
• Assistance à distance à vie
• Fabricant depuis 1988

Comparaison des modèles — Série F-TH
Dimension interne L×H×P (mm) | 500×600×500 (150 L) | 600×750×500 (225 L) | 600×850×800 (408 L) | 1000×1000×800 (800 L)
Dimension externe L×H×P (mm) | 1100×1750×1600 | 1200×1800×1700 | 1250×1900×1900 | 1600×2050×2150
Plage de température | −70 °C à +150 °C (tous modèles)
Plage de changement rapide | −45 °C à +85 °C (tous modèles)
Taux de rampa maximum | Jusqu'à 20 °C/min linéaire ; pics non linéaires jusqu'à 30 °C/min
Résolution d'affichage | 0,1 °C / 0,1% H.R.
Uniformité de distribution | ±2,0 °C / ±3,0% H.R.
Précision de contrôle | ±0,5 °C / ±2,5% H.R.
Poids approx. | 250 kg / 350 kg / 450 kg / 600 kg (ordre des modèles ci‑dessus)

Configurations

• Mode linéaire : 3–20 °C/min avec contrôle linéaire complet — pente constante réglable, répétable et comparable pour les cycles de qualification.
• Mode non linéaire : 3–30 °C/min avec profil de rampa variable — taux de pointe plus rapides pour le dépistage accéléré ; possibilité de combiner l'humidité.

Fonctionnalités — Apports du système

• Vitesse : Rampes linéaires pratiques jusqu'à 20 °C/min pour réduire la durée des essais tout en conservant la cohérence du profil.
• Couverture : Large plage de température (−70 °C à +150 °C) avec option humidité (20%–98% H.R. ; 10%–98% ou 5%–98% avec déshumidificateur).
• Précision & uniformité : Précision de contrôle ±0,5 °C ; uniformité ±2,0 °C.
• Flexibilité : Quatre volumes internes standard et niveaux d'options A~F pour configurations sur mesure.

Fonctions intégrées

• Contrôle BTHC température & humidité avec PID + SSR et calcul automatique.
• Cyclage multi‑segment programmable : jusqu'à 100 programmes, 100 segments par programme ; max 999 cycles par programme.
• Mémoire après coupure avec reprise et sauvegarde sur 5 ans.
• Afficheur LCD importé affichant consigne, valeur réelle et temps ; sonde DIN PT‑100Ω.
• Double boucle frigorifique avec compresseurs importés ; refroidissement air/eau possible.
• Communication RS‑232 / RS‑485 et sortie relais temporisée ; verrouillage d'interface et alarmes de défaut.

Normes

• IEC 62133-2017
• UL 1642
• UN 38.3
• IEC 60068-2-14
• GB/T 2423.22
• IEC 60068-2-38
• MIL-STD-810
• ISO 16750-4

Applications

• Électronique & PCB
• Appareils électroménagers
• Équipements de communication
• Instruments & compteurs
• Composants automobiles
• Batteries & stockage d'énergie
• Plastique & caoutchouc
• Métaux & alliages
• Agroalimentaire & chimie
• Matériaux de construction
• Dispositifs médicaux
• Aérospatial & défense

Caractéristiques techniques

• Série : F-TH (F-TH-150, F-TH-225, F-TH-408, F-TH-800 ; suffixes A~F = options configurables).
• Dimensions internes (mm) : 500×600×500 / 600×750×500 / 600×850×800 / 1000×1000×800.
• Dimensions externes (mm) : 1100×1750×1600 / 1200×1800×1700 / 1250×1900×1900 / 1600×2050×2150.
• Plage température : −70 °C à +150 °C. Changement rapide : −45 °C à +85 °C.
• Taux de rampa : Linéaire 3–20 °C/min ; Non linéaire jusqu'à 30 °C/min en pointe.
• Humidité (option) : 20%–98% H.R. ; 10%–98% ou 5%–98% avec déshumidificateur.
• Résolution : 0,1 °C / 0,1% H.R. ; Uniformité : ±2,0 °C / ±3,0% H.R. ; Précision : ±0,5 °C / ±2,5% H.R.
• Construction : Intérieur SUS 304 ; extérieur acier inoxydable ou acier laminé à froid peint.
• Isolation : Mousse haute densité résistante aux hautes températures.
• Refroidissement : Refroidi par eau ou compresseur monophasé ; réfrigérant R23 / R404A.
• Compresseurs : Options Tecumseh / Bitzer importés.
• Protections : Interrupteur sans fusible, surcharge compresseur, protection haute/basse pression, protection sur‑humidité/température, alertes de panne, avertissement de manque d'eau.
• Options : Porte intérieure d'opération, purificateur d'eau, déshumidificateur, enregistreur.
• Communication : RS‑232 / RS‑485 ; sortie relais temporisée.
• Alimentation : CA 380 V, 3 phases, 5 fils, 50/60 Hz.
• Poids approx. : 250 kg / 350 kg / 450 kg / 600 kg.
