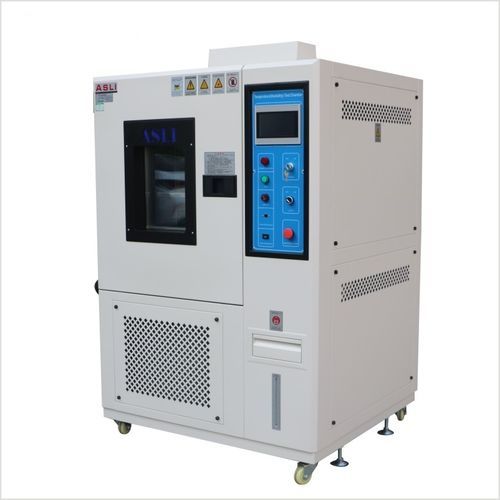

Chambre d'essai thermostatique F-TH series

climatiqued'humiditéde température

Présentation Contrainte élevée de 5 °C/min à 15 °C/min. Cette enceinte de test de température (et d'humidité en option) à vitesse élevée permet d'imposer une contrainte élevée à l'échantillon à une vitesse de variation de température rapide de 5 °C/min ou plus. Grâce à un système de réfrigération plus puissant, les modèles F-TH et F-HL permettent d'atteindre une vitesse de variation de 5 °C/min ou plus entre -45 °C et +155 °C (avec ou sans échantillon). L’instrumentation est intégrée à la porte. L’unité de commande est un écran tactile interactif LCD aux couleurs vives qui permet de contrôler facilement la chambre. Gamme de produits et titre Chambre d’essai à variation rapide de température — Série F-TH (modèles : F-TH-150 / 225 / 408 / 800). Rampe linéaire rapide de 3 à 20 °C/min ; contrôle de l’humidité disponible en option. Modèles et caractéristiques techniques principales (tableau) Paramètre | F-TH-150 (A~F) | F-TH-225 (A~F) | F-TH-408 (A~F) | F-TH-800 (A~F) Dimensions internes L × H × P (mm) | 500 × 600 × 500 | 600 × 750 × 500 | 600 × 850 × 800 | 1 000 × 1 000 × 800 Dimensions extérieures L × H × P (mm) | 1 100 × 1 750 × 1 600 | 1 200 × 1 800 × 1 700 | 1 250 × 1 900 × 1 900 | 1 600 × 2 050 × 2 150 Plage de température | −70 °C à +150 °C (tous les modèles) | | | Plage de variation rapide de température | −45 °C à +85 °C (tous les modèles) | | | Vitesse de montée maximale | Jusqu’à 20 °C/min en contrôle linéaire total (tous les modèles) | | | Vitesse de montée / descente | Contrôle linéaire : 3 à 20 °C/min, réglable | Contrôle non linéaire : 3 à 30 °C/min, réglable Plage d'humidité (en option) | 20 % à 98 % d'humidité relative — 10 % à 98 % ou 5 % à 98 % disponibles avec déshumidificateur Résolution d'affichage | 0,1 °C / 0,1 % d'humidité relative Uniformité de distribution | ± 2,0 °C / ± 3,0 % HR Précision de régulation | ± 0,5 °C / ± 2,5 % HR Matériaux internes et externes | Chambre intérieure : acier inoxydable SUS 304 ; Boîtier extérieur : acier inoxydable ou acier laminé à froid avec revêtement peint Matériau d’isolation | Matériaux isolants en mousse de formiate de chlore / acétate d’éthyle, haute densité et résistants aux hautes températures Système de refroidissement | Refroidissement par eau / compresseur à un étage ; fluide frigorigène R23 / R404A Compresseur | Marque française Tecumseh ; marque allemande Bitzer Dispositifs de protection | Interrupteur sans fusible ; protection contre les surcharges du compresseur ; protection contre les pressions haute et basse du fluide frigorigène ; protection contre l’humidité excessive et la surchauffe ; fusibles ; système d’alerte en cas de défaut ; alerte de manque d’eau Accessoires en option | Porte intérieure avec ouverture de commande ; purificateur d’eau ; déshumidificateur ; enregistreur Communication | RS-232 ou RS-485 Alimentation | CA 380 V triphasé à 5 fils, 50/60 Hz Poids (environ) | 250 kg / 350 kg / 450 kg / 600 kg (modèles 150 / 225 / 408 / 800 respectivement) Modes de contrôle et configuration

• Mode linéaire : 3–20 °C/min avec contrôle entièrement linéaire — vitesse de montée constante du début à la fin ; réglable et reproductible pour des essais conformes aux normes.
• Mode non linéaire : 3 à 30 °C/min avec une rampe de pic plus rapide — la rampe varie tout au long du profil pour un criblage accéléré des contraintes ; la fonction d’humidité peut être combinée.

Caractéristiques principales

• Rampe linéaire jusqu’à 20 °C/min (contrôle linéaire pratique à grande vitesse).
• Contrôle de la température avec humidité en option (20 % à 98 % d’humidité relative ; plages étendues avec déshumidificateur).
• Précision de régulation : ±0,5 °C et régulation de l’humidité ±2,5 % HR.
• Régulation intégrée de la température et de l’humidité BTHC avec P.I.D. + S.S.R. et fonction de calcul automatique.
• Cycles programmables à segments multiples : jusqu’à 100 programmes × 100 segments ; jusqu’à 999 cycles par programme.
• Mémoire en cas de coupure de courant avec sauvegarde sur plusieurs années ; écran LCD importé affichant les valeurs de consigne, réelles et l’heure.
• Double circuit de réfrigération avec compresseurs importés entièrement hermétiques pour un refroidissement rapide (refroidissement par air ou par eau).
• Capteur DIN PT-100 Ω standard pour une mesure stable de la température à long terme.
• Interfaces : RS-232 / RS-485 et sortie relais de temporisation ; fonctions de verrouillage de l'interface et d'alarme.

Normes prises en charge

• CEI 62133-2017 (cellules et batteries secondaires)
• UL 1642 (batteries au lithium)
• UN 38.3 (Transport des batteries au lithium)
• CEI 60068-2-14 (Variations de température)
• GB/T 2423.22 (Variations de température)
• CEI 60068-2-38 (Combinaison température/humidité)
• MIL-STD-810 (Essais environnementaux)
• ISO 16750-4 (Véhicules routiers — Contraintes climatiques)

Applications

• Électronique et circuits imprimés
• Appareils électriques
• Équipements de communication
• Instruments et compteurs
• Composants automobiles
• Essais sur les batteries et le stockage d’énergie
• Plastiques, caoutchouc, métaux et alliages
• Essais sur les produits alimentaires et les matières chimiques
• Essais de fiabilité sur les matériaux de construction, les dispositifs médicaux, l’aérospatiale et la défense

Caractéristiques / spécifications techniques

• Série : Série F-TH (modèles F-TH-150, F-TH-225, F-TH-408, F-TH-800)
• Volumes internes : 150 L, 225 L, 408 L, 800 L (environ)
• Plage de variation rapide de la température : −45 °C à +85 °C (mode de variation rapide)
• Vitesse de montée maximale : jusqu’à 20 °C/min (régulation linéaire) ; non linéaire jusqu’à 30 °C/min en crête
• Plage de température complète : −70 °C à +150 °C
• Humidité en option : 20 %–98 % d’humidité relative en standard ; 10 %–98 % ou 5 %–98 % disponibles avec déshumidificateur
• Résolution : 0,1 °C / 0,1 % d'humidité relative ; Précision de régulation : ±0,5 °C / ±2,5 % d’humidité relative
• Matériaux : intérieur en acier inoxydable SUS 304 ; extérieur en acier inoxydable ou en acier laminé à froid peint
• Réfrigération : Refroidissement par eau / compresseur monostage ; fluides frigorigènes R23 / R404A ; compresseurs importés
• Communication : RS-232 / RS-485 ; sortie relais temporisé
• Alimentation : 380 V CA triphasé à 5 fils, 50/60 Hz
• Poids approximatifs : 250 kg (150), 350 kg (225), 450 kg (408), 600 kg (800)
