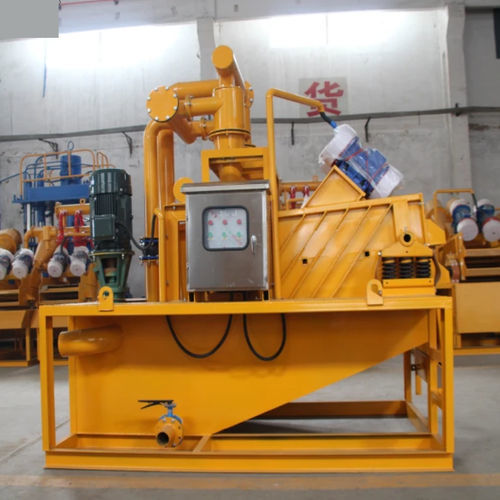

Séparateur de sable YG series

à cyclonepour chantier de constructionpour traitement d'eau

Présentation du produit
Le choix du séparateur de boue adapté est essentiel pour maintenir l'efficacité sur les chantiers de fondations par pieux, de forage rotatif et de dragage. Un séparateur correctement spécifié réduit les bouchons d'hydrocyclone, l'encrassement des cribles et l'usure excessive des pompes à boue.

Conseils de sélection

• Si la boue présente un taux élevé de sable et une faible adhérence d'argile → Optez pour un séparateur de boue à circuit unique (type A). Utilise une pompe d'alimentation externe pour diriger les solides grossiers à travers un crible vibrant double étage et un hydrocyclone pour une séparation solide-liquide économique.
• Si le matériau inclut du gravier important, de la boue à haute viscosité ou du sable fin → Passez à un séparateur à circulation interne (type B ou C). Pompe à boue intégrée en alliage haut chrome qui agite et recircule continuellement la boue dense pour éviter la décantation et les obstructions.
• Si vous pompez des limons ultra-fins ou des argiles passant un tamis de 180 μm → Associez l'installation de désensablage à une presse filtrante. Un hydrocyclone sépare le sable jusqu'à d50 = 180 μm; une presse filtrante secondaire est nécessaire pour éliminer les particules argileuses plus fines pour le recyclage en circuit fermé et un rejet quasi nul.

Capacité et guides d'application

• Pour pompe d'alimentation 7,5–15 kW → unités 100–150 m³/h (modèles compacts pour petites foreuses et tranchées utilitaires).
• Pour débits 200–250 m³/h → unités 200-B ou 250-C de taille moyenne avec pompes internes pour maintenir la teneur en sable sous 2% pour les forages profonds.
• Pour volumes très importants (300–400 m³/h+) → plantes 300-C ou 400-C haute capacité avec groupes multi-hydrocyclones et moteurs vibrants plus puissants pour grands travaux de pieux de ponts et microtunnelling.

Considérations environnementales du chantier

• Chantiers urbains restreints / piles de pont en centre-ville → choisir des unités compactes de désensablage à pompe verticale avec faible empreinte (exemples compacts ≲ 2,5 m × 1,5 m).
• Régions reculées avec géologie abrasive (granite, quartz) → spécifier des revêtements d'hydrocyclone en polyuréthane (plus épais) et des impellers de pompe en haut chrome pour une meilleure résistance à l'usure.
• Sites sensibles sur le plan environnemental → utiliser des systèmes de recyclage de boue entièrement fermés, sans fuite, combinés à un équipement d'extraction en circuit fermé pour éviter perturbations et déversements.

Installation et mobilité

• Déplacements fréquents entre chantiers de courte durée → choisir des unités sur skid <2000 kg avec oreilles de levage pour transport facile par plateau/chariot élévateur.
• Installations fixes pluriannuelles → monter l'unité de désensablage sur une charpente acier surélevée ou un réservoir modulaire pour permettre une évacuation gravitaire et un entretien facilité.

Alimentation électrique recommandée

• Réseau (380V/50Hz triphasé stable) → utiliser les modèles électriques standard (puissances totales indiquées dans les paramètres techniques).
• Sites hors réseau / isolés → coupler le système à un groupe électrogène diesel dimensionné à au moins 1,5× la charge de démarrage totale des moteurs.

Paramètres du séparateur de boue
Model | YG-100A | YG-160B | YG-200B | YG-250A | YG-250B | YG-250C | YG-300C
Capacité maximale de traitement de boue | 100 m³/h | 160 m³/h | 200 m³/h | 250 m³/h | 250 m³/h | 250 m³/h | 300 m³/h
Puissance totale | 0,5 kW | 17,2 kW | 24,2 kW | 3 kW | 25 kW | 48 kW | 59,4 kW
Moteur vibrant | 0,25 kW×2 | 1,1 kW×2 | 1,1 kW×2 | 1,5 kW×2 | 1,5 kW×2 | 1,5 kW×2 | 2,2 kW×2
Poids total de la machine | 550 kg | 1950 kg | 2050 kg | 1350 kg | 2300 kg | 4000 kg | 5500 kg
Teneur en humidité maximale du matériau évacué | 30% | 30% | 30% | 30% | 30% | 30% | 30%
Teneur en sable après purification | <2% | <2% | <2% | <2% | <2% | <2% | <2%
Taille de séparation d50 (μm) | 180 | 180 | 180 | 180 | 180 | 180 | 180
Dimensions générales (L×l×H) | 2,5×0,83×2,1 m | 2,7×1,9×2,6 m | 2,7×1,9×2,6 m | 3,7×1,2×2,4 m | 3,3×2,0×2,3 m | 4,0×2,3×2,7 m | 4×3×3,1 m
Capacité de criblage des solides (t/h) | 10–25 | 16–40 | 20–50 | 25–62,5 | 25–62,5 | 25–62,5 | 30–75

Remarques sur les gammes d'approvisionnement et la composition système

• Les unités d'entrée de gamme à circuit unique sont économiques lorsqu'une pompe d'alimentation existante est utilisée (investissement initial réduit).
• Les unités à circulation interne comprennent des pompes horizontales intégrées et des hydrocyclones jumeaux pour une grande polyvalence géologique.
• Pour des solutions en circuit fermé et rejet quasi nul, combinez les séparateurs avec des presses filtrantes et des équipements de déshydratation adaptés (usines multi-étages pour grands projets).

Caractéristiques techniques

• Famille / série de modèles : série YG (modèles incluent YG-100A, YG-160B, YG-200B, YG-250A/B/C, YG-300C).
• Capacité maximale de traitement par modèle : 100–300 m³/h (selon modèle).
• Puissance installée totale par modèle : de 0,5 kW jusqu'à 59,4 kW.
• Moteurs vibrants : généralement deux moteurs ; exemples 0,25 kW×2 à 2,2 kW×2 selon modèle.
• Teneur en solides (sable) typique après purification : inférieure à 2%.
• Capacité de taille de séparation d50 : environ 180 μm.
• Teneur maximale en humidité du matériau évacué : jusqu'à 30%.
• Capacité de criblage (sec) : env. 10–75 t/h selon modèle.
• Poids machine typique : 550 kg à 5 500 kg selon configuration.
• Configurations courantes : circuit unique (pompe d'alimentation externe), circulation interne (pompe à boue haut-chrome intégrée), usines multi-cyclones haute capacité ; peuvent être couplées à une presse filtrante pour élimination des fines.
• Alimentation recommandée : réseau triphasé 380V privilégié ; sites hors réseau nécessitent groupes électrogènes dimensionnés.
