Banderoleuse pour les emballages YG series

à plateau tournantautomatiqueindustrielle

Présentation
L'acquisition d'une machine industrielle pour film étirable représente un investissement majeur pour les lignes d'emballage. Ce guide synthétise les choix de conception, les performances et les critères de sélection fournis par YG Machinery afin d'aider les responsables de production à réduire les rebuts et optimiser le rendement.

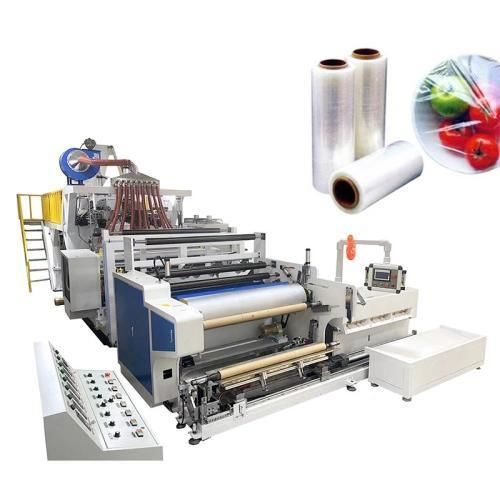

Machine à film étirable de type cast
Les lignes d'extrusion cast utilisent une platine T (flat T-die) et des rouleaux de refroidissement à eau pour produire des films à haute transparence et à cristallinité réduite. La conception cast augmente la résistance à la perforation de plus de 30 % par rapport aux systèmes blown et permet des vitesses de ligne stables supérieures à 200 m/min en association avec une ligne d'extrusion performante.

Applications principales

• Emballeuse de palettes : Produit des films main et machine de 15–25 µm pour sécuriser les marchandises lors de transports maritimes et terrestres.
• Emballage alimentaire : Fonctionne avec une extrusion PVC ou des vis dédiées PE pour fabriquer du film alimentaire clair.
• Protection électronique : Produit des films stretch antistatiques pour limiter l'adhérence de la poussière et les charges électrostatiques.
• Emballage de machines lourdes : S'intègre à des systèmes bulle ou colonne d'air pour offrir un amorti multi-couches.

Paramètres de sélection clés

• Rapport L/D de la vis : 30:1 ou 32:1 recommandé pour une plastification homogène.
• Bobinage automatique : Les changeurs de bobine automatiques réduisent la manutention manuelle d'environ 80 % et minimisent les rebuts lors des changements.
• Contrôle de température : Une gestion par PLC maintenant les variations dans ±1 °C évite les irrégularités d'épaisseur.

Conseils pratiques

• Pour emballer des pièces métalliques tranchantes, privilégiez des modèles co-extrudés 3 ou 5 couches pour une meilleure résistance à la déchirure.
• Vérifiez que les vis d'ajustement de la matrice et les surfaces de contact sont en acier de matrice pour travail à chaud afin d'éviter une usure prématurée.
• Le recyclage en ligne des chutes de bord (broyeur de rebuts) réduit le gaspillage de résine et diminue les coûts matière.

Étude de cas
Une usine d'Asie du Sud-Est a remplacé une ancienne ligne par une machine de précision YG Machinery équipée d'une vis optimisée et d'un système de recyclage des chutes. Le taux de rebut est passé de 18 % à moins de 2 % et la production journalière a augmenté de 120 %.

Tableau des paramètres techniques
Nom | Unité | YG600D | YG1000D | YG1250D | YG600S | YG1000S | YG1000SA
Type | | Double-face adhésive | Double-face adhésive | Double-face adhésive | Simple-face adhésive | Simple-face adhésive | Simple-face adhésive
Vis | MM | 45 | 65 | 80 | 45+45 | 65+65 | 80+55
Rapport L/D | L/D | 33:1 | 33:1 | 30:1 | 33:1 | 33:1 | 30:1
Puissance moteur extrudeur | KW | 7.5 | 22 | 37 | 7.5×2 | 22×2 | 37×2
Largeur effective dia | MM | 700 | 1250 | 1250 | 700 | 1250 | 1250
Largeur produit (option) | MM | 500,600 | 1000 | 1000 | 500,600 | 1000 | 1000
Longueur du rouleau | MM | 700 | 1250 | 1250 | 700 | 1250 | 1250
Puissance d'entraînement du rouleau | KW | 0.75 | 4 | 8 | 2.2 | 4 | 8
Diamètre de bobinage | MM | 100-200 | 100-200 | 100-200 | 100-200 | 100-200 | 100-200
Dimensions (LxWxH) | MM | 8000*2400*2500 | 9000*5000*2800 | 10000*3000*4000 | 8000*2400*2500 | 10000*5000*2800 | 10000*3000*4000

Caractéristiques techniques

• Modèles : YG600D, YG1000D, YG1250D, YG600S, YG1000S, YG1000SA.
• Types : Double-face adhésive (YG600D, YG1000D, YG1250D) ; Simple-face adhésive (YG600S, YG1000S, YG1000SA).
• Diamètres de vis : 45 mm (YG600D), 65 mm (YG1000D), 80 mm (YG1250D) ; configurations tandem selon modèle.
• Rapports L/D : 33:1 (majorité des modèles) et 30:1 (YG1250D, YG1000SA).
• Puissance des extrudeurs : 7,5 kW à 37 kW (mono ou bi-moteur selon modèle).
• Largeur effective : 700 mm ou 1250 mm selon modèle.
• Options de largeur produit : 500/600 mm ou 1000 mm.
• Longueur de rouleau : 700 mm ou 1250 mm.
• Puissance d'entraînement : 0,75 kW à 8 kW selon modèle.
• Diamètre de bobine : 100–200 mm.
• Dimensions machine (L×W×H mm) : se référer au tableau ci-dessus.
• Caractéristiques de sortie : conception cast avec plat T-die et rouleaux refroidis à l'eau, amélioration de la clarté, +30 % de résistance à la perforation et vitesses stables >200 m/min.
