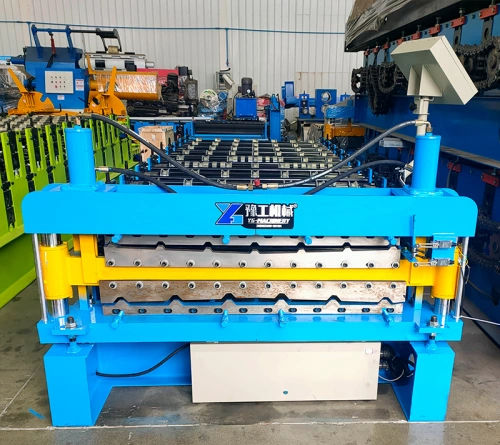

Profileuse pour panneau mural

pour panneau de toiturepour profiléspour panneaux

Présentation du produit
Le choix d'une profilatrice à rouleaux rentable est essentiel pour l'extension d'usine ou les opérations en sous-traitance sur les marchés internationaux de la construction et de la transformation de tôle. La qualité des machines varie selon les fournisseurs ; problèmes courants : défaut d'alignement des tôles, déformation des arbres des rouleaux et surchauffe hydraulique. Ce document présente les détails techniques et les éléments à vérifier avant achat.

Applications

• Systèmes de toiture et de bardage : Lignes avec largeurs d'alimentation de 914 mm à 1250 mm produisant des profils en acier prélaqué ou tuiles pour abris industriels et résidentiels.
• Panneaux sandwich isolants : Intégration avec lignes PU, EPS ou laine de roche pour fabriquer des panneaux isolants et coupe-feu pour murs et toitures.
• Cornières porteuses et ossatures : Machines pour pannes CZ et formage de montants en acier léger pour produire pannes porteuses et ossatures intérieures avec temps de réglage réduits.
• Infrastructures de transport : Formeuses de glissières de sécurité et machines à gouttières pour barrières routières et canaux de drainage à haute capacité.

Considérations pratiques d'achat

• Configuration standard : Vérifier si l'unité inclut un dérouleur automatique, un pupitre PLC et des tables de sortie.
• Vitesse de formage et production : Les lignes standard fonctionnent à 0–15 m/min ; les profils spécialisés ou unités haute vitesse peuvent atteindre ~20 m/min.
• Temps de changement : Les unités interchangeables automatiques réduisent significativement les temps de changement de profil comparé aux réglages manuels.
• Compatibilité des matériaux : Faire tester des échantillons de bobines locales avec le fabricant, car la dureté et le ressort varient selon les aciéries.

Paramètres de la profilatrice à rouleaux (d'après le tableau de spécifications)
Matériau - Matériaux applicables : GI (tôle galvanisée) / PPGI
Épaisseur matériau : 0,12-0,5 mm
Résistance à l'écoulement compatible : 235 / 345 / 550 MPa
Cadre : Acier type H400/450
Matériau des rouleaux : Acier 45#, traité thermiquement à HRC58-62
Stations de rouleaux : 22 étapes
Diamètre d'arbre : 80 mm / 75 mm
Dimensions machine : 10000 x 2000 x 2000 mm
Poids machine : 10000 (selon spécification fabricant)
Couleur : Bleu (RAL5015) + Orange (RAL2004) par défaut
Vitesse de travail/formage : 15 m/min
Dureté du coupeur : Traitement thermique à HRC58-62
Tolérance de coupe : ±1 mm
Matériau du couteau : Cr12MoV (Z200C12), conçu pour ≥1 000 000 découpes
Commande : Par PLC
Transmission : Engrenage / Chaîne à rouleaux
Moteur principal : 7,5 kW
Moteur pompe pour coupeur : 3,5 kW
Tension : 220/380/415/480V - 50/60Hz / 3Ph (à confirmer)
Système de contrôle PLC : Variateur Schneider Electric ou DELTA; Écran tactile : WEINVIEW; Encodeur : KOYO ou OMRON
Tension de commande : 24 V
Options : Empileur automatique et imprimante

Points techniques clés et recommandations

• La largeur d'alimentation et l'épaisseur de tôle déterminent la famille de machine adaptée ; les tôles prélaquées/galvanisées standard font généralement 0,2–0,8 mm.
• Pour des profils précis et une distortion réduite, choisir des équipements avec 16–22 stations de rouleaux et des diamètres d'arbre ≥70 mm.
• Privilégier des rouleaux en Cr12MoV avec surface durcie (HRC58-62) pour une longue durée de vie ; envisager un chromage dur en environnement côtier ou à forte hygrométrie.
• Vérifier que l'écran tactile PLC supporte les langues nécessaires pour la formation des opérateurs.
• Confirmer la configuration électrique complète (tension et phase) avant l'achat.

Caractéristiques / Spécifications techniques

• Matériaux applicables : GI / PPGI
• Plage d'épaisseur : 0,12 - 0,5 mm
• Compatibilité résistance : 235 / 345 / 550 MPa
• Cadre : Acier type H400/450
• Matériau rouleaux : 45# acier, traité à HRC58-62
• Stations : 22 étapes
• Diamètre arbre : 80 mm / 75 mm
• Dimensions machine : 10000 x 2000 x 2000 mm
• Poids : 10000 (selon spécification)
• Couleur : Bleu (RAL5015) + Orange (RAL2004) par défaut
• Vitesse de formage : 15 m/min
• Matériau et durée de vie du couteau : Cr12MoV (Z200C12), ≥1 000 000 découpes
• Tolérance de coupe : ±1 mm
• Puissance moteur principal : 7,5 kW; pompe couteau : 3,5 kW
• Transmission : Engrenage / Chaîne
• Contrôle PLC : Variateur Schneider/DELTA, écran WEINVIEW, encodeur KOYO/OMRON
• Tension de commande : 24 V
• Optionnel : Empileur automatique et imprimante
