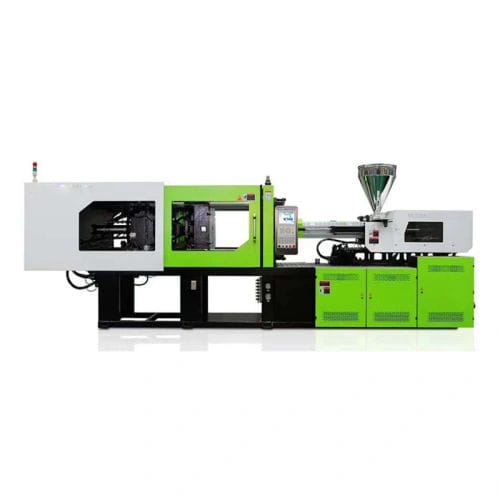

Presse à injecter horizontale

servo-électriquepour PVCpour EVA

Aperçu
Le choix de la machine d'injection conditionne directement la production, le taux de rebut et le retour sur investissement. Les problèmes fréquents sont le tonnage de serrage inadapté, le calcul incorrect du poids d'injection et l'absence d'unités périphériques nécessaires. Ce guide synthétise les montages d'application, les spécifications à contrôler et des cas terrain basés sur l'expérience d'exportation et d'installation.

Principales applications
La machine d'injection alimente les lignes de production pour composants de chaussure, pièces industrielles et articles plastiques courants. Identifier le type de machine approprié permet d'atteindre les objectifs de rendement et de qualité.

• Machine d'injection horizontale (standard industriel) : Adaptée aux grandes pièces plastiques comme chaises, caisses, palettes, poubelles et jardinières. L'association à un servomoteur réduit généralement la consommation d'énergie de plus de 30 % par rapport aux moteurs standard.
• Machine d'injection verticale (précision & insert) : Idéale pour l'insert molding, composants électroniques et petites pièces de chaussure (lanières, semelles). Le serrage vertical et l'encombrement réduit facilitent l'insertion manuelle ou robotisée.
• Machine rotative (spécialisée chaussure) : Conçue pour la production de masse de chaussures. Traite PVC, TPR et TPU pour tongs et semelles gonflées d'air ; les dispositions multi-stations réduisent le temps mort de refroidissement.

Conseils matériaux et process
Pour tongs en PVC ou TPR, privilégiez une unité rotative à soufflage d'air. PU ou EVA nécessitent des équipements spécifiques de moussage en raison de profils thermiques différents. En moulage multicolore, dimensionnez correctement le refroidisseur : un refroidissement insuffisant limite la vitesse de rotation par temps chaud.

Spécifications clés à vérifier avant achat
N'achetez pas uniquement au prix ; assortissez les spécifications de la presse à la géométrie du moule et aux besoins process.

• Tonnage de serrage et dimensions du moule : Le tonnage maintient le moule fermé face aux pressions de matière. Calculez le tonnage requis à partir de l'aire projetée de la pièce multipliée par les facteurs de pression de la résine et vérifiez que le moule rentre dans l'entraxe des colonnes.
• Plage de poids d'injection : Maintenez le poids pièce entre 20 % et 80 % de la capacité d'injection de la machine. Travailler sous 20 % accélère la dégradation de la résine ; dépasser 80 % provoque des manques d'injection et une fonte instable.
• Type de moteur et alimentation usine : Les servomoteurs réduisent la consommation électrique (économies typiques 30–70 %). Confirmez la tension et la fréquence du site (ex. 380V/50Hz, 480V/60Hz) avant commande pour éviter des délais d'installation.

Équipements auxiliaires et options courantes
Les périphériques habituels qui améliorent l'automatisation et la qualité des pièces incluent :

• Sécheurs de trémie (éliminent l'humidité de la résine)
• Alimentateurs automatiques
• Refroidisseurs d'eau (pour moules)
• Régulateurs de température de moule
• Broyons pour plastique (concassage des retouches/déchets pour recyclage)

Cas terrain : Exemple de modernisation d'usine
Profil client : Une usine produisant des tongs PVC bi-couleur rencontrait un fort taux de rebut sur machines anciennes.
Le défi : L'ancienne installation disposait de trop peu de stations, entraînant des temps de refroidissement courts, des semelles déformées et des coûts énergétiques élevés localement.
Solution YG (implémentation exemple) :

• Fourniture d'une machine rotative 24 stations à soufflage d'air équipée de servomoteurs économes en énergie.
• Installation de régulateurs de température de moule et de refroidisseurs industriels pour stabiliser les cycles de refroidissement.
• Assistance à distance pour l'installation, le câblage et le réglage des paramètres.

Résultats réels (illustratifs) : Les taux de conformité ont augmenté, la consommation électrique a diminué et la production quotidienne a progressé sensiblement, permettant un retour rapide sur investissement.

FAQ

• Une machine d'injection peut-elle produire différentes tailles de pièces ? Les presses horizontales peuvent produire diverses pièces en changeant les moules. Les machines spécialisées chaussure ou tasse ciblent généralement des plages de pièces plus restreintes et peuvent nécessiter des ensembles de moules dédiés pour de grands changements de taille.
• Quels équipements auxiliaires sont nécessaires ? Les unités auxiliaires typiques incluent sécheur de trémie, alimentateur automatique, refroidisseur d'eau, régulateur de température de moule et broyeurs plastiques pour améliorer l'automatisation et la qualité.

Conclusion
Le choix de la machine d'injection est fondamental pour une production plastique ou de chaussures rentable. Du calcul du tonnage au dimensionnement des refroidisseurs et sécheurs, chaque décision influe sur le rendement. Le bon compromis presse-moteur-périphériques améliore les taux de conformité, réduit la consommation d'énergie et augmente le débit.

Caractéristiques techniques

• Matériaux traités couramment : PVC, TPR, TPU ; PU et EVA nécessitent des configurations spécifiques (moussage).
• Options moteur recommandées : servomoteurs (économies d'énergie typiques 30–70 %).
• Directive poids d'injection : exécuter les pièces dans une plage de 20 %–80 % de la capacité d'injection.
• Tonnage de serrage : calculer à partir de l'aire projetée × facteur de pression de résine ; vérifier l'entraxe des colonnes pour l'ajustement du moule.
• Puissance usine : confirmer tension et fréquence avant commande (ex. 380V/50Hz, 480V/60Hz).
• Accessoires recommandés : sécheur de trémie, alimentateur automatique, refroidisseur d'eau, régulateur de température de moule, broyeurs plastiques.
