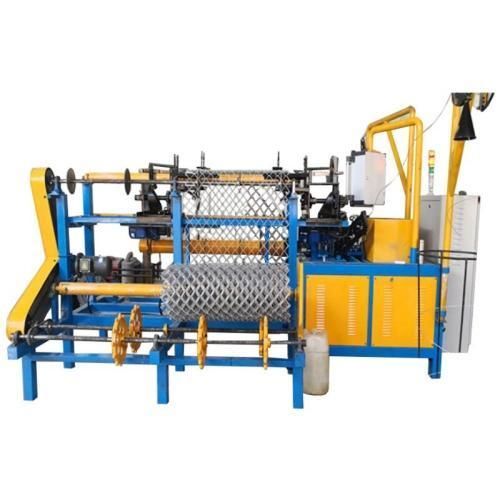

Machine de tissage de grillage YG-20-100

Présentation
Une machine à grillage à mailles losangées tisse automatiquement des fils métalliques en panneaux à mailles entrelacées. Les unités modernes utilisent un automate PLC avec écran tactile et des servomoteurs pour gérer l'alimentation en spirale du fil, le tressage, la coupe et le roulage ou torsion automatique des bords. Les machines acceptent du fil galvanisé et du fil PVC, et peuvent être configurées pour des côtés de maille avec nœud (knuckle), torsadé ou uniquement nœud.

Principales capacités

• Alimentation spirale automatique, tressage et coupe pilotés par PLC avec écran tactile et servodrives.
• Matières compatibles : galvanisé à chaud, électro-galvanisé, fil PVC, acier revêtu d'aluminium, acier inoxydable.
• Largeur et longueur de maille réglables ; moules à changement rapide pour changer les dimensions de maille.
• Configurations à alimentation monopique ou bipique pour différents débits et diamètres de fil.

Résumé des paramètres

• Modèles : YG-20-100 | YG-25-80
• Diamètre fil : 1,6–4 mm | 2–4 mm
• Taille de maille : 20–100 mm | 25–100 mm
• Largeur de maille : 0,5–4 m
• Vitesse : 70–80 m²/h | 120–180 m²/h
• Longueur de maille : jusqu'à 30 m (réglable)
• Côté de maille : nœud et torsion, nœud seul, ou torsion seule
• Dimensions machine : 4,2×2,2×1,7 m | 6,7×1,43×1,8 m
• Masse : ~2000 kg | ~4200 kg
• Possibilité de personnalisation selon diamètre du fil, taille des mailles, largeur et tension.

Automatique complet vs Semi-automatique (comparaison)

• Débit : Automatique complet 70–150 m²/h — Semi-automatique 20–40 m²/h.
• Personnel requis : Automatique 1 opérateur — Semi-automatique 2–3 opérateurs.
• Fils compatibles : Automatique : galvanisé, PVC, inox — Semi-automatique : galvanisé, acier doux.
• Déchets : Automatique : quasi nul — Semi-automatique : taux de rebut plus élevé.

Comment choisir pour des applications industrielles

• Sécurité commerciale & autoroutière : choisir des machines acceptant 2,5–4,5 mm et mailles 50–80 mm ; alimentation fil renforcée monopique ou bipique pour fonctionnement continu.
• Terrains de sport & parcs publics : privilégier compatibilité fil PVC ou aluminium et largeurs de maille supérieures (jusqu'à 4–6 m).
• Mines & protection de talus : opter pour compatibilité avec fils galvanisés lourds ou inox pour résister à la corrosion en environnement sévère.

Notes d'utilisation et maintenance

• Les opérateurs règlent largeur, vitesse et longueur sur l'écran tactile ; la prise en main est rapide avec supports vidéo.
• Maintenance quotidienne : retirer les copeaux métalliques et vérifier les niveaux d'huile dans les engrenages clés.
• Maintenance hebdomadaire : contrôler la tension des courroies d'entraînement et lubrifier les articulations des couteaux mobiles.
• Conseil : commander des moules spirale supplémentaires à l'achat initial ; le changement prend généralement moins de 30 minutes. Réaliser un rouleau d'essai avec le fil local pour ajuster la tension servo avant production.

Foire aux questions

• Quels matériaux peuvent être utilisés ? Fil galvanisé à chaud, électro-galvanisé, fil PVC, acier revêtu d'aluminium et acier inoxydable.
• L'utilisation d'une machine PLC est-elle difficile ? L'interface tactile rend l'exploitation simple ; la plupart des opérateurs deviennent compétents en quelques heures grâce aux tutoriels.
• Quelle maintenance est nécessaire ? Nettoyage quotidien des copeaux, vérification d'huile ; contrôle hebdomadaire de la tension des courroies et lubrification des articulations de coupe.

Spécifications techniques

• Modèles disponibles : YG-20-100 et YG-25-80.
• Diamètres de fil : 1,6–4 mm (YG-20-100) ; 2–4 mm (YG-25-80).
• Plage de taille de maille : 20–100 mm (YG-20-100) ; 25–100 mm (YG-25-80).
• Largeur de maille : 0,5–4 m.
• Vitesse : 70–80 m²/h (YG-20-100) ; 120–180 m²/h (YG-25-80).
• Longueur maximale de maille : jusqu'à 30 m (réglable).
• Options de côté de maille : nœud & torsion, nœud seul, ou torsion seule.
• Matériaux compatibles : galvanisé, PVC, aluminium, inox.
• Dimensions machine : 4,2×2,2×1,7 m et 6,7×1,43×1,8 m.
• Poids : env. 2000 kg et 4200 kg.
• Personnalisation disponible pour diamètre de fil, taille de maille, largeur et tension.
