Chaîne de levage en inox Grade 43

d'arrimagerésistante à la corrosionpour fortes charges

Introduction

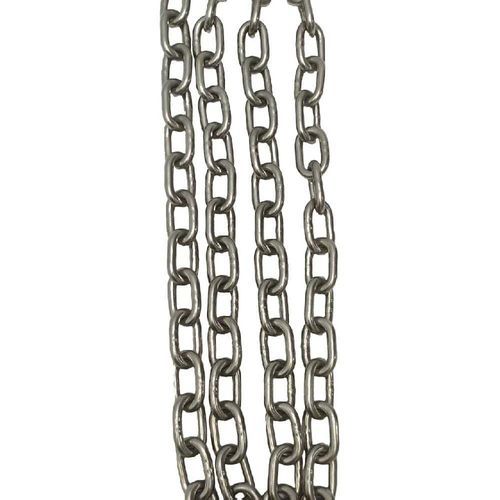

La chaîne en acier inoxydable TOPONE G43 est une chaîne utilitaire soudée TIG, résistante à la corrosion, destinée à l'arrimage de cargaisons, au remorquage, aux travaux agricoles, à l'attache industrielle et aux systèmes d'ancrage marins compatibles. La surface en acier inoxydable ne nécessite ni peinture, ni galvanisation, ni revêtement protecteur. Le produit est prévu uniquement pour des efforts de traction progressive et de maintien de charge.

Caractéristiques principales

• Maillons soudés TIG (arc tungstène) sous protection argon pour une qualité de soudure constante.
• Résistance à la corrosion inhérente à la métallurgie de l'acier inoxydable; ne dépend pas de revêtements sacrificiels.
• Adaptée aux environnements humides, côtiers, marins et industriels où une surface métallique propre et la résistance à la corrosion sont requises.
• Ne pas utiliser pour le levage aérien, les palans, grues, élingues, boîtes à chaîne, charges suspendues ou le levage de personnes.

Applications typiques

• Arrimage de cargaisons et retenue pour le transport
• Remorquage progressif et retenue de hayon
• Connexions agricoles et chaînes de protection
• Sécurisation industrielle générale et systèmes d'ancrage ou de guindeau marins (confirmer la compatibilité dimensionnelle avec le guindeau)

Paramètre (dimensions, charges et poids)
En-tête: Taille (mm) | D +/- (mm) | Longueur intérieure A (mm) | A +/- (mm) | Largeur extérieure B (mm) | B +/- (mm) | Charge de service (KG) | Charge d'essai (N) | Charge de rupture (N) | Poids par M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1.0 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2.0 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.10
9 | 0.5 | 59 | 3.0 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1.0 | 65 | 3.2 | 40 | 2.0 | 630 | 12500 | 40000 | 1.75
11 | 1.0 | 72 | 3.4 | 44 | 2.0 | 790 | 15800 | 47500 | 2.11
12 | 1.0 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1.0 | 82 | 4.0 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1.0 | 100 | 5.0 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1.0 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1.0 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1.0 | 120 | 6.0 | 75 | 3.8 | 2500 | 50000 | 160000 | 7.00
22 | 1.0 | 127 | 6.0 | 82 | 4.0 | 3170 | 63300 | 190000 | 8.55
25 | 1.0 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.90
28 | 1.0 | 152 | 7.0 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.90
32 | 1.0 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.20

Notes sur les paramètres
La CSC (Charge de Service) s'applique à une chaîne en bon état, droite et soumise à une traction progressive directe. Les chocs, torsions, nouages, charges latérales et appui sur bords vifs réduisent la capacité. Ne pas utiliser un tableau de charges G43 en acier au carbone pour ce produit inoxydable sauf si les essais TOPONE confirment des dimensions, charge d'essai, charge de rupture et facteur de conception identiques. Le composant ayant la CSC la plus faible détermine la capacité de l'ensemble.

Matériaux optionnels
Type 304 (06Cr19Ni10 / S30408 / UNS S30400 / EN 1.4301) - bonne résistance générale à la corrosion, formabilité et soudabilité.
Type 321 (06Cr18Ni11Ti / S32168 / UNS S32100 / EN 1.4541) - stabilisation au titane pour une meilleure résistance à la corrosion intergranulaire après soudage ou exposition à haute température.
Type 316 (06Cr17Ni12Mo2 / S31608 / UNS S31600 / EN 1.4401) - le molybdène améliore la résistance à la corrosion par piqûres et crevasses en environnements chlorés.
Type 316Ti (06Cr17Ni12Mo2Ti / S31668 / UNS S31635 / EN 1.4571) - 316 stabilisé au titane pour applications soudées/haute température.
Type 310S, Duplex 2205, Super Duplex 2507, Type 317, Alliage 800H, 904L - disponibles pour exigences spécifiques de corrosion, résistance ou haute température (voir tableau de sélection des matériaux).

Normes, fabrication et essais
Spécifications NACM Welded Steel Chain utilisées comme référence dimensionnelle/mécanique principale; MIL-DTL-32655 utilisée uniquement si spécifiée et certifiée. MOQ : 100 mètres. Emballage : carton + palette acier. Fabrication : soudage TIG sous protection argon; le contrôle de production inclut vérification du matériau, essais chimiques et mécaniques, inspection du diamètre et des dimensions des maillons, inspection visuelle des soudures, essais de charge d'épreuve, vérification de la charge de rupture, vérification de la CSC, inspection de surface, traçabilité de grade et lot, et certificat d'inspection final.

Utilisation et entretien

• Utiliser uniquement pour les applications non liées au levage indiquées dans la documentation technique.
• Lorsqu'elle est utilisée avec crochets, manilles ou tendeurs, chaque composant doit avoir une CSC compatible; ne jamais dépasser la valeur la plus faible.
• L'utilisation pour ancre/guindeau marin requiert la compatibilité dimensionnelle avec le fabricant de guindeau et une résistance à la corrosion appropriée.
• Inspecter la chaîne avant usage et à intervalles réguliers pour fissures, déformation, allongement, usure, piqûres, corrosion par crevasses et perte de section.
• Rincer à l'eau douce après exposition à l'eau de mer et sécher avant stockage; éviter la contamination par poussières d'acier au carbone et outils sales.
• Ne pas souder, chauffer, plier, revêtir ou réparer une chaîne G43 en acier inoxydable finie; retirer du service lorsque le marquage est illisible ou que les mesures dépassent les limites de rebut.

Caractéristiques / spécifications techniques

• Marque: TOPONE CHAIN
• Dénomination commerciale: G43 Stainless Steel Chain
• Construction: maillons en acier inoxydable soudés TIG (protection argon)
• Applications: arrimage de cargaisons, remorquage, agricole, sécurisation industrielle, ancrage marin compatible (non pour levage aérien)
• Diamètres disponibles et CSC, charge d'essai, charge de rupture et poids par mètre comme indiqué dans le tableau des paramètres ci-dessus
• Matériaux disponibles: Type 304, 316, 316Ti, 321, 310S, Duplex 2205, Super Duplex 2507, Type 317, Alliage 800H, 904L
• MOQ: 100 mètres
• Emballage: carton + palette acier
• Ne pas utiliser pour levage aérien ou levage de personnel
