Chaîne de levage en inox Grade 80

résistante à la corrosionà haute duretépour fortes charges

Aperçu produit

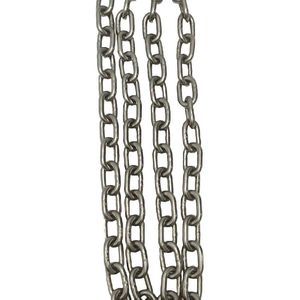

La chaîne de levage en acier inoxydable Grade 80 TOPONE associe une haute capacité de charge et une résistance à la corrosion inhérente, adaptée aux applications industrielles exigeantes. Chaîne à maillons courts, soudée électriquement, disponible en diamètres 5–13 mm avec CMU monopatte de 0,80–5,30 t. Finition sablée ne nécessitant aucun revêtement.

Introduction
La chaîne inox Grade 80 offre une capacité de levage supérieure à celle de la Grade 60 de même dimension, permettant le choix de diamètres plus faibles pour réduire le poids de l'élingue et faciliter la manutention en espaces confinés. Fabriquée dans des alliages inoxydables haute résistance sélectionnés, la chaîne résiste à la corrosion sans peinture, zingage ou revêtement plastique. Applications typiques : agroalimentaire, pharmaceutique, chimie, stations d'épuration, zones de production propres et environnement marin. Fourniture en longueurs coupées ou assemblée en élingues à 1, 2, 3 ou 4 brins avec composants inox Grade 80 compatibles.

Paramètres

• Nom du produit : Chaîne de levage en acier inoxydable Grade 80
• Marque : TOPONE
• Classe de résistance : Grade 80 / G80
• Type de chaîne : Chaîne à maillons courts, soudée électriquement
• Matériaux : Plusieurs nuances d'inox (304, 321, 316, 316Ti, 310S, 317, 904L, Duplex 2205, Super Duplex 2507, Alloy 800H)
• Surface : Sablée (sans revêtement)
• Diamètres disponibles : 5–13 mm
• Plage CMU monopatte : 0,80–5,30 t
• Facteur de sécurité : Minimum 4:1
• Référence dimensionnelle : Similaire à DIN 5687 et EN 818-2
• Forme de fourniture : Longueur de chaîne ou élingue complète

Paramètres techniques

• 5 mm — CMU monopatte 0,80 t ; pas 15 mm ; b1 min 6,3 mm ; b2 max 18,5 mm ; poids env. 0,540 kg/m
• 6 mm — CMU monopatte 1,12 t ; pas 18 mm ; b1 min 7,8 mm ; b2 max 22,2 mm ; poids env. 0,800 kg/m
• 7 mm — CMU monopatte 1,50 t ; pas 21 mm ; b1 min 9,1 mm ; b2 max 25,9 mm ; poids env. 1,100 kg/m
• 8 mm — CMU monopatte 2,00 t ; pas 24 mm ; b1 min 10,4 mm ; b2 max 29,6 mm ; poids env. 1,390 kg/m
• 10 mm — CMU monopatte 3,15 t ; pas 30 mm ; b1 min 13,0 mm ; b2 max 37,0 mm ; poids env. 2,200 kg/m
• 13 mm — CMU monopatte 5,30 t ; pas 39 mm ; b1 min 16,9 mm ; b2 max 48,1 mm ; poids env. 3,800 kg/m

Remarques sur la CMU
Les valeurs de CMU s'appliquent uniquement à une configuration monopatte, verticale et droite dans des conditions normales. Ne multipliez pas la CMU monopatte par le nombre de brins. L'angle d'élingue, la symétrie de la charge, la température et l'environnement influent sur la capacité admissible. L'étiquette d'identification et le certificat fournis avec l'élingue priment sur les tableaux généraux.

Configurations d'élingues à chaîne

• Élingues à chaîne monopatte
• Élingues à chaîne à deux brins
• Élingues à chaîne à trois brins
• Élingues à chaîne à quatre brins
• Élingues circulaires (endless)
• Élingues réglables avec dispositifs de raccourcissement approuvés

Normes
La géométrie de la chaîne suit des principes dimensionnels similaires à DIN 5687 et EN 818-2. Les élingues finies Grade 80 peuvent être fabriquées et homologuées selon EN 818-4 ; les crochets et composants compatibles doivent répondre aux parties applicables de EN 1677. La conformité produit doit être soutenue par les essais et certificats requis par la commande.

Essais et traçabilité
Les vérifications recommandées comprennent certificat matière, contrôles chimique et mécanique, inspection dimensionnelle, contrôle visuel et de soudure, essais de charge d'épreuve, vérification de la rupture minimale, essais d'allongement et de fatigue si spécifié, marquage de classe et traçabilité par lot. La charge de rupture minimale doit être au moins quatre fois la CMU déclarée pour un facteur 4:1. Les élingues finies doivent porter une étiquette d'identification indiquant la classe, le diamètre, le nombre de brins, la CMU, l'angle, le numéro de série/traçabilité et l'identification du fabricant.

Spécifications techniques

• Nom du produit : Chaîne de levage en acier inoxydable Grade 80
• Marque : TOPONE
• Classe de résistance : Grade 80 / G80
• Matériaux : Plusieurs nuances d'inox disponibles (voir liste)
• Surface : Sablée (pas de revêtement nécessaire)
• Diamètres disponibles : 5–13 mm
• Plage CMU monopatte : 0,80–5,30 t
• Facteur de sécurité : Minimum 4:1
• Forme de fourniture : Longueur de chaîne ou élingue complète
