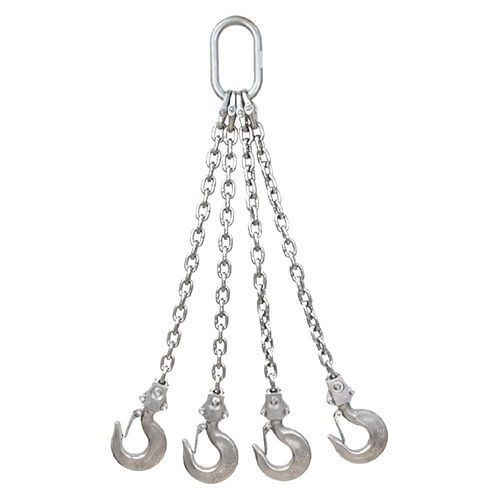

Élingue 4 points G60

1 point2 point3 points

Product Overview
Élingue à chaîne en acier inoxydable Grade 60 fabriquée à partir de chaîne de levage en acier inoxydable et d'éléments correspondants pour un levage industriel résistant à la corrosion. Disponible en configuration 1, 2, 3 ou 4 brins, adaptée aux secteurs marin, offshore, agroalimentaire, chimique et aux opérations de levage industrielles nécessitant traçabilité et résistance à la corrosion.

Introduction
L'élingue se compose de chaîne de levage en acier inoxydable et d'éléments porteurs tels que manille maîtresse, maillons de raccordement, tendeurs et crochets de levage. Les assemblages sont fournis en configuration une, deux, trois ou quatre brins, avec diamètre de chaîne, longueur utile et accrochages choisis selon la charge et l'arrangement de levage. Le choix doit prendre en compte le poids de la charge, le nombre de brins sollicités, l'angle d'élingage, la symétrie de la charge, la température et l'environnement d'utilisation. Ne pas dépasser la WLL indiquée sur la plaquette d'identification.

Lifting Configuration

• 1 brin : le point de levage doit être verticalement au-dessus du centre de gravité de la charge.
• 2 brins : points de levage positionnés de chaque côté du centre de gravité.
• 3 brins / 4 brins : répartir les points de levage autour du centre de gravité pour un partage contrôlé de la charge.
• Pour les assemblages multi-brins, l'angle d'inclinaison β doit être >15° et ≤60°.

Working Conditions
La WLL nominale s'applique de -40°C à +250°C. De +250°C à +350°C la WLL admissible est réduite à 75 % ; de +350°C à +450°C elle est réduite à 50 %. Pour les composants AISI 318LN Duplex, la température maximale d'utilisation est de 350°C. L'utilisation en milieux acides, alcalins ou leurs vapeurs nécessite la vérification de la compatibilité des matériaux avec l'environnement chimique réel.

Load Conditions

• Ne pas tordre ni nouer les brins de chaîne.
• Les crochets doivent porter la charge dans l'assise du crochet, pas sur la pointe.
• Éviter les charges d'impact et les à-coups.
• En élingue étranglée (choker), la WLL nominale est réduite à 80 %.
• Si une répartition égale des charges entre brins ne peut être assurée, réduire la WLL applicable selon les instructions d'exploitation concernant les charges asymétriques.

High-Cycle Lifting
Pour des applications >20 000 cycles de contrainte (opérations automatisées ou manutentions répétitives), tenir compte des charges dynamiques et choisir la section de chaîne selon DIN EN 818-7, groupe de mécanisme 1Bm/M3, afin de réduire les contraintes en service à haut cycle.

Parameter
Item - Specification
Product Name - Stainless Steel Grade 60 Chain Sling
Material - Stainless Steel
Grade - Grade 60
Standard - DIN 5688-1
Configuration - Single Leg / Double Leg / Three Leg / Four Leg
Chain Diameter - Customized
Working Load Limit (WLL) - According to chain diameter and sling configuration
Safety Factor - According to applicable lifting standard
Surface Finish - Blasted
Components - Master Link, Hooks, Connecting Components
Length - Customized
Certification - Test Certificate Available
Application - Marine, Offshore, Chemical, Food Processing, Industrial Lifting

Standards
Manufacturing Standards
Fabriqué à partir de chaîne de levage en acier inoxydable et de composants compatibles selon :

• DIN 5688-1
• DIN 5687
• DIN 7541
• Exigences applicables de la norme DIN EN 818 pour chaîne de levage

Testing Standards
Chaque élingue en acier inoxydable est inspectée avant livraison, comprenant :

• Vérification des matériaux
• Contrôle dimensionnel
• Inspection des composants
• Vérification du marquage d'identification
• Vérification de la WLL
• Documentation d'essai (proof test)

Application Standards
Conçue pour des opérations de levage dans :

• Manutention d'équipements marins
• Maintenance offshore
• Installations de transformation alimentaire
• Industrie chimique
• Environnements de production propres
• Opérations de levage industrielles

Maintenance Standards
Les inspections régulières doivent inclure :

• Usure des maillons de chaîne
• Déformation des maillons
• État des crochets
• Dommages aux composants
• État de corrosion
• Marquage d'identification

L'élingue doit être retirée du service lorsque :

• L'épaisseur de la chaîne est réduite par l'usure
• Les maillons sont définitivement déformés
• Les crochets sont endommagés ou excessivement ouverts
• Des fissures ou dommages structurels sont constatés

Technical specifications

• Product Name: Stainless Steel Grade 60 Chain Sling
• Brand: TOPONE CHAIN
• Material: Stainless Steel
• Grade: Grade 60
• Standards: DIN 5688-1, DIN 5687, DIN 7541, applicable DIN EN 818
• Configurations: Single-leg, Double-leg, Three-leg, Four-leg
• Chain Diameter: Customized
• Length: Customized
• Working Load Limit (WLL): As marked on product, depends on chain diameter and configuration
• Temperature range for full WLL: -40°C to +250°C
• WLL reduction: +250°C to +350°C → 75%; +350°C to +450°C → 50%
• Surface Finish: Blasted
• Components: Master link, hooks, connecting components
• Certification: Test certificate available; proof test documentation and traceability
• Applications: Marine, offshore, food processing, chemical and industrial lifting
• High-cycle guidance: Consider DIN EN 818-7 and reduce stress for >20,000 cycles
• Inspection & maintenance: Material verification, dimensional and component checks, identification marking, remove from service on wear/deformation/damage
• MOQ: 1 Piece
• Packaging: Carton + Steel Pallet
