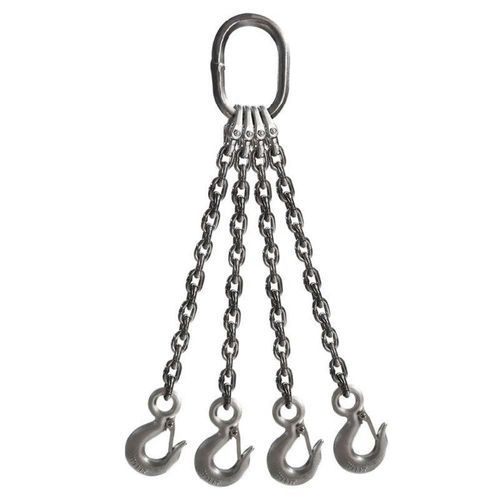

Élingue à chaîne G80

sans fin2 point4 points

Description du produit
L'élingue à maillons G80 en acier inoxydable est fabriquée à partir de chaîne de levage en acier inoxydable de classe 80 et assemblée avec des maillons maîtres, crochets et éléments de liaison en acier inoxydable. Disponible en configurations 1 brin, 2 brins, 3 brins et 4 brins, elle est destinée aux opérations de levage nécessitant une résistance à la corrosion et une capacité de charge de la classe 80. Elle est largement utilisée en milieu maritime, offshore, agroalimentaire, chimique et dans les opérations de levage industrielles.

Introduction
L'élingue à maillons G80 en acier inoxydable est un ensemble de levage composé d'une chaîne en acier inoxydable de classe 80 et d'éléments de levage compatibles. La configuration de l'élingue peut être personnalisée selon les exigences de levage : nombre de brins, diamètre de chaîne, longueur utile et ferrures. Par rapport aux élingues en chaîne alliée classe 80 classiques, les élingues G80 en inox sont choisies pour les applications nécessitant résistance à la corrosion et propreté de surface.

Structure du produit

• Configurations disponibles : élingue 1 brin ; élingue 2 brins ; élingue 3 brins ; élingue 4 brins
• Principaux composants : chaîne en acier inoxydable classe 80 ; maillon maître ; maillon de liaison ; crochet à chape ; crochet à verrouillage automatique ; dispositif de raccourcissement

Conditions d'utilisation

• La limite d'utilisation (WLL) ne doit pas être dépassée pendant les opérations de levage.
• L'élingue doit être sélectionnée en fonction du poids de la charge, du diamètre de la chaîne, du nombre de brins sollicités, de l'angle d'élingage et de l'environnement de travail.
• Les élingues multi-brins nécessitent une sélection correcte de l'angle car la charge sur chaque brin augmente avec l'ouverture de l'angle.

Environnement d'application

• Opérations de levage maritimes
• Maintenance offshore
• Manutention d'équipements agroalimentaires
• Applications dans l'industrie chimique
• Environnements de fabrication propres
• Levage industriel sensible à la corrosion

Paramètre — Tableau métrique (Limite de charge de travail en tonnes métriques)
Diamètre (mm) | 1 brin (t) | 2 brins 0°–45° (t) | 2 brins 45°–60° (t) | 3 & 4 brins 0°–45° (t) | 3 & 4 brins 45°–60° (t) | Élingue continue (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Paramètre — Exemple (Limite de charge de travail en livres)

• Pour une élingue chaîne 1/2" : 1 brin = 12 000 lbs
• 2 brins à 60° = 20 800 lbs
• 2 brins à 45° = 17 000 lbs
• 2 brins à 30° = 12 000 lbs
• 3 & 4 brins à 60° = 31 200 lbs
• 3 & 4 brins à 45° = 25 500 lbs
• 3 & 4 brins à 30° = 18 000 lbs

Normes

• Nom : Élingue à maillons G80 en acier inoxydable
• MOQ : 1 pièce
• Emballage : carton + palette acier
• Normes de fabrication : chaîne de levage en acier inoxydable classe 80 et composants compatibles
• Normes applicables : EN 818-2 (Chaîne de levage pour élingues), EN 818-4 (Élingues à chaîne — Exigences de sécurité), EN 1677 (Composants pour élingues), ISO 1834 (Exigences pour chaîne de levage à maillons courts)
• L'élingue assemblée est marquée avec la WLL, le diamètre de chaîne, les informations d'identification et la traçabilité fabricant

Essais et inspection

• Chaque élingue est inspectée avant livraison : vérification des matériaux, contrôle des dimensions de la chaîne, inspection des composants, contrôle des soudures et des connexions, essais d'épreuve et vérification de la WLL
• Certificats d'essai et documents de traçabilité disponibles selon les exigences client

Normes d'application et opération

• Conçue pour le levage d'équipements marins, la maintenance offshore, la manutention d'installations chimiques, l'installation de machines agroalimentaires et la manutention industrielle
• Ne pas dépasser la WLL indiquée ; éviter les charges d'impact ; ne pas utiliser de composants de chaîne endommagés ou déformés ; charger les crochets en position d'assise ; contrôler les angles des élingues multi‑brins selon les exigences de levage

Normes de maintenance

• L'inspection régulière doit inclure l'usure des maillons, la déformation de la chaîne, l'état de corrosion, la déformation d'ouverture des crochets, les dommages du maillon maître et l'état des marquages d'identification
• Retirer l'élingue du service lorsque des maillons présentent des fissures ou une déformation permanente, l'usure excessive réduit les dimensions d'origine, les crochets sont endommagés ou trop ouverts, ou les composants ne peuvent plus garantir la capacité nominale

Caractéristiques / spécifications techniques

• Nom du produit : Élingue à maillons G80 en acier inoxydable
• Modèle / Dénomination : Élingue à maillons G80 en acier inoxydable
• Matériau : acier inoxydable classe 80 (chaîne et composants)
• Configurations : 1 brin, 2 brins, 3 brins, 4 brins ; option élingue continue (boucle)
• Limite d'utilisation : voir tableau des paramètres (valeurs en tonnes métriques) et exemples en livres
• Normes applicables : EN 818-2, EN 818-4, EN 1677, ISO 1834
• Marquage : WLL, diamètre de chaîne, identification et traçabilité
• MOQ : 1 pièce ; Emballage : carton + palette acier
• Applications typiques : milieux maritime, offshore, agroalimentaire, chimique, fabrication propre et levage sensible à la corrosion
