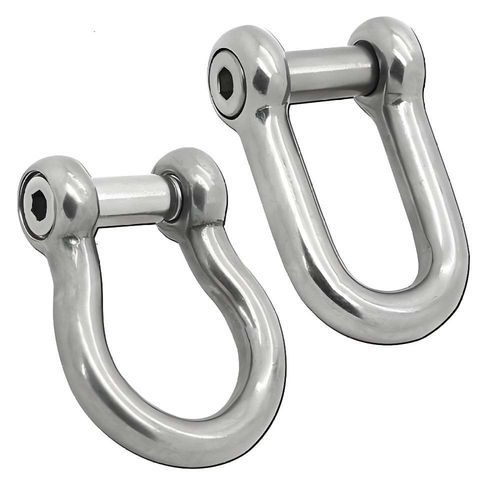

Manille de levage lyre

avec verrou et écrou de sécuritéà visen acier inoxydable

Présentation
Manille en acier inoxydable fabriquée en AISI 316 avec un coefficient de sécurité 6:1 et finition de surface très polie. Disponible en configurations D (Dee) et ancre (Bow), avec options de goupille à vis/countersunk ou goupille de sécurité (bolt). Adaptée aux applications marines, offshore, levage, gréement et environnements corrosifs. Capacité maximale d'utilisation (CMU) de 0,4 à 10 t.

Introduction
Cette manille inox est un composant de gréement résistant à la corrosion pour la liaison de chaînes, câbles, élingues et accessoires de levage. Conçue en AISI 316 pour une meilleure tenue en milieu marin et chimique. Les variantes D et ancre peuvent être fournies avec goupilles à vis pour connexions temporaires ou goupilles à boulon de sécurité pour installations permanentes et longue durée.

Paramètres
Manille D avec goupille countersunk
CMU (t) 6:1 | Goupille d1 | Diamètre nominal d (mm) | Largeur intérieure a (mm) | Longueur intérieure c (mm) | Diamètre œil extérieur d2 (mm) | Poids (kg)
2 | M16 | 13 | 24 | 52 | 34 | 0,3
3 | M20 | 16 | 28 | 65 | 40 | 0,6
3 | M22 | 19 | 31 | 60 | 48 | 1,4

Manille D avec boulon de sécurité
CMU (t) 6:1 | Goupille d1 (mm) | Diamètre nominal d (mm) | Largeur intérieure a (mm) | Longueur intérieure c (mm) | Diamètre œil extérieur d2 (mm) | Poids (kg)
0,6 | 10 | 10 | 20 | 40 | 20 | 0,2
0,9 | 12 | 12 | 26 | 50 | 24 | 0,3
1,5 | 16 | 13 | 24 | 52 | 33 | 0,4
2,5 | 20 | 16 | 28 | 65 | 40 | 0,7
3 | 22 | 19 | 31 | 60 | 48 | 1,5
4,5 | 24 | 22 | 37 | 71 | 52 | 1,3
7,5 | 33 | 28 | 46 | 90 | 64 | 3,0
10 | 36 | 32 | 52 | 100 | 72 | 4,1

Manille Ancre avec boulon de sécurité
CMU (t) 6:1 | Goupille d1 (mm) | Diamètre nominal d (mm) | Largeur intérieure a (mm) | Longueur intérieure c (mm) | Largeur arceau e (mm) | Diamètre œil extérieur d2 (mm) | Poids (kg)
0,6 | 10 | 10 | 20 | 40 | 27 | 20 | 0,2
0,9 | 12 | 12 | 25 | 47 | 37 | 24 | 0,3
1,5 | 16 | 13 | 25 | 47 | 33 | 34 | 0,4
2,5 | 20 | 16 | 28 | 60 | 42 | 40 | 0,8
3 | 22 | 19 | 31 | 71 | 51 | 48 | 1,3
4,5 | 25 | 22 | 37 | 84 | 58 | 52 | 1,7
7,5 | 32 | 28 | 46 | 108 | 74 | 64 | 3,4
10 | 35 | 32 | 52 | 119 | 83 | 72 | 5,2

Types de produit et paramètres clés (tableau récapitulatif)
Type de produit | D chaîne boulon | Ancre boulon | D chaîne vis | Ancre vis
Capacité maximale d'utilisation (CMU) | 0,6–10 t | 0,6–10 t | 0,4–3 t | 0,4–3 t
Matériau | Acier inoxydable | Acier inoxydable | Acier inoxydable | Acier inoxydable
Type de goupille | Boulon | Boulon | Vis | Vis
Application principale | Levage en suspension, environnement corrosif | Raccord d'ancre, levage | Connexion temporaire | Connexion d'ancre temporaire
Installation longue durée | √ | √ | × | ×
Pick & Place | ○ | ○ | √ | √
Charge latérale | √ | √ | √ | √
Rétention secondaire de la goupille | √ | √ | × | ×
Rotation de la goupille requise | √ | √ | × | ×
Basse température (≤ -40°C) | × | × | × | ×
Résistance à la corrosion | √ | √ | √ | √
Application alimentaire | √ | Manilles inox | √ | √
Équipement non magnétique | √ | Manille D inox | √ | √
Multiples brins d'élingue | × | √ | × | √
Compatibilité ROV | × | Manille ancre boulon inox | × | ×

Normes
Nom : Manille en acier inoxydable
MOQ : 1 pièce
Emballage : Carton + palette acier

Normes de fabrication
Fabriquée en AISI 316 avec usinage contrôlé, inspection dimensionnelle et polissage de surface. Conçue selon les exigences reconnues pour composants de gréement et fournie avec traçabilité matière sur demande.

Normes d'essai

• Vérification du matériau
• Inspection dimensionnelle
• Contrôle de la finition de surface
• Essais à la charge d'épreuve
• Vérification de la CMU
• Inspection du marquage d'identification

Certificats d'essai et certificats matière traçables 3.1 disponibles selon besoin produit.

Applications

• Raccordement d'équipements marins
• Systèmes de gréement offshore
• Assemblages de chaînes inox
• Connexions câble et élingue
• Applications de levage résistant à la corrosion

Exigences de sécurité

• Appliquer la charge dans l'axe du corps de la manille
• Éviter la charge latérale sauf si réduction de la CMU prise en compte
• Les manilles à goupille filettée sont recommandées pour connexions temporaires
• Les manilles à boulon sont recommandées pour installations permanentes ou longue durée

Maintenance

• Contrôler l'état de la goupille et les dommages avant usage
• Vérifier l'état du filetage
• Inspecter le corps pour déformation
• Vérifier corrosion ou détérioration de surface
• Contrôler les marquages d'identification
• Remplacer la manille en cas de fissures, déformation, usure excessive ou tout dommage affectant la CMU

Caractéristiques / spécifications techniques

• Matériau : acier inoxydable AISI 316
• Facteur de conception : 6:1
• Designs disponibles : manille D (Dee) et manille Ancre (Bow)
• Options de goupille : goupille de sécurité (boulon) et goupille vissée/countersunk (vis)
• Plages de CMU : 0,4 t à 10 t selon type et taille
• Applications principales : marine, offshore, levage, gréement, environnements résistants à la corrosion, applications alimentaires
• Finition de surface : très polie
• Approvisionnement : traçabilité matière et certificats 3.1 disponibles sur demande
• Emballage : carton + palette acier
• MOQ : 1 pièce
