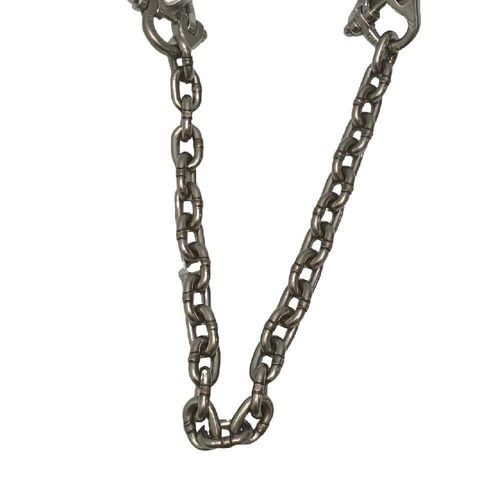

Chaîne de levage en inox Grade 60

pour applications sévèresrésistante à la corrosionà haute dureté

Courte description
La chaîne de levage en acier inoxydable Grade 60 TOPONE associe une capacité de levage élevée à une résistance à la corrosion adaptée aux environnements hygiéniques ou agressifs. Options AISI 316L et AISI 318LN Duplex, diamètres 3–26 mm, CMU 0,20–15,00 t. Finition sablée, sans revêtement.

Introduction
La chaîne de levage Grade 60 est une chaîne à maillons courts soudés électriquement, destinée au levage de charges lorsque la résistance à la corrosion ou l'exigence d'hygiène est requise. Applications typiques : agroalimentaire, production pharmaceutique, industries chimiques, stations d'épuration, manutention de sel et ingénierie marine. Les petites dimensions sont fournies en AISI 316L ; les plus grandes utilisent l'AISI 318LN Duplex pour une résistance mécanique supérieure et une meilleure tenue à la corrosion par piqûres et sous contrainte en environnements riches en chlorures. Chaînes livrées en longueurs coupées ou assemblées en élingues simple et multi-brins avec composants inox Grade 60 compatibles. Chaîne d'élingue tolérance moyenne : ne pas utiliser comme chaîne de charge pour treuils manuels ou électriques sauf si spécifiquement fabriquée et calibrée pour la roue concernée.

Spécifications générales (tableau)
Article — Spécification
Nom du produit — Chaîne de levage en acier inoxydable Grade 60
Grade — Grade 60 / G60
Type de chaîne — Chaîne soudée à maillons courts ronde pour levage
Matériau — Alliages inox multiples incluant AISI 316L et AISI 318LN Duplex (voir liste matériaux)
Surface — Sablée
Revêtement — Aucun
Diamètres disponibles — 3–26 mm
Charge maximale d'utilisation (CMU) — 0,20–15,00 t
Facteur de conception minimum — 4:1
Forme de fourniture — Longueurs coupées ou élingues complétées
Référence dimensionnelle — Similaire à DIN 5687 et EN 818-2

Paramètres techniques (tableau)
Taille chaîne d (mm) — CMU (t) — Pas t (mm) — Largeur intérieure b1 min. (mm) — Largeur extérieure b2 max. (mm) — Matériau
3* — 0,20 — 14 — 5,0 — 12,5 — AISI 316L
4 — 0,40 — 12 — 5,0 — 13,7 — AISI 316L
5 — 0,63 — 15 — 6,3 — 18,5 — AISI 316L
6 — 0,90 — 18 — 7,8 — 22,2 — AISI 316L
7 — 1,25 — 21 — 9,1 — 25,9 — AISI 316L
8 — 1,55 — 24 — 10,4 — 29,6 — AISI 316L
10 — 2,45 — 30 — 13,0 — 37,0 — AISI 316L
13 — 3,85 — 39 — 16,9 — 48,1 — AISI 316L
16** — 6,00 — 48 — 20,8 — 59,2 — AISI 316L / AISI 318LN Duplex
18 — 8,00 — 54 — 24,3 — 64,8 — AISI 318LN Duplex
22 — 11,00 — 66 — 29,5 — 79,2 — AISI 318LN Duplex
26 — 15,00 — 78 — 35,0 — 93,6 — AISI 318LN Duplex

*3 mm est une taille standard d'usine et peut ne pas porter de marquage de grade individuel.
**16 mm également disponible en AISI 318LN Duplex.

Normes et essais
La fabrication suit des principes dimensionnels similaires à DIN 5687 et EN 818-2 ; la similarité ne signifie pas une certification EN 818-2 pour la chaîne inox Grade 60. ISO 1834 peut être spécifiée si convenue en commande et confirmée par certificat. L'inspection de production comprend vérification des matériaux, inspection visuelle et des soudures, vérifications dimensionnelles, essais de recette et vérification de la charge de rupture ; la charge de rupture minimale doit être ≥ 4× la CMU indiquée. Les tests de qualification peuvent inclure une vérification de fatigue sur 20 000 cycles si requis. Traçabilité des lots et certificats d'inspection pour les élingues complètes ; chaque élingue reçoit un numéro de série et une étiquette d'identification. Les capacités des élingues complètes suivent des tables CMU fabricant spécifiques ; ne pas appliquer les valeurs des élingues Grade 80 EN 818-4 à la chaîne Grade 60. Tous les organes d'accrochage doivent être compatibles avec le diamètre et la CMU Grade 60 ; l'élément au plus faible indice détermine la capacité. Suivre ISO 3056 et les instructions du fabricant pour inspection et maintenance. Rincer après exposition à l'eau de mer ou produits chimiques, sécher avant stockage et éviter la contamination par outils en acier carbone ou particules d'usinage. Ne pas souder, chauffer, plier, galvaniser, peindre ou revêtir une chaîne de levage inox Grade 60 finie.

Caractéristiques / spécifications techniques

• Nom du produit : Chaîne de levage en acier inoxydable Grade 60
• Grade : Grade 60 / G60
• Matériaux : plusieurs nuances inox dont AISI 316L et AISI 318LN Duplex (voir liste)
• Diamètres disponibles : 3–26 mm
• CMU : 0,20–15,00 t selon diamètre
• Facteur de conception minimum : 4:1
• Finition de surface : sablée, sans revêtement
• Forme de fourniture : longueurs coupées ou élingues complètes
• Référence dimensionnelle : similaire à DIN 5687 et EN 818-2
• Production et essais : vérification matériaux, inspection soudures, contrôles dimensionnels, essais de recette et vérification de la charge de rupture ; traçabilité et certificats pour élingues
