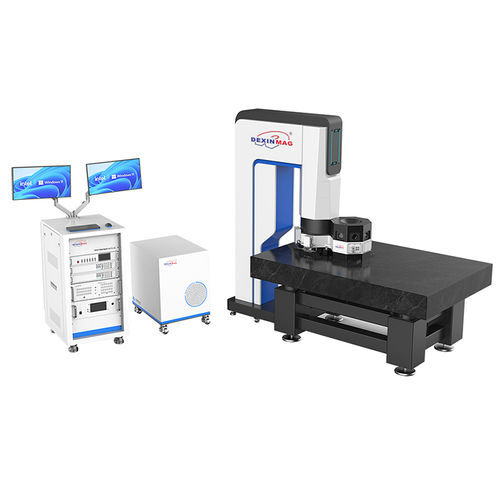

Cryostat Low Temperatures and High Magnetic Field Optical Research Platform

Aperçu

La plateforme est un système cryogénique fortement intégré combinant très basses températures, champs magnétiques élevés et possibilités d'essais optiques flexibles. Elle offre un grand espace d'échantillonnage et peut intégrer un étage piezo cryogénique multi-axes ainsi que des connexions électriques in situ pour supporter un large éventail de mesures optiques et temporelles à basse température.

Paramètres techniques

• Température
  • Plage de température : 1,7 K à 350 K
  • Stabilité de la température : ±0,2% (température < 20 K) ; ±0,02% (température > 20 K)
• Champ magnétique
  • Type d'aimant : aimant supraconducteur à bobine fendue conique
  • Direction du champ magnétique : verticale
  • Intensité du champ magnétique : ±7T
  • Région d'uniformité du champ : ±0,3% (région sphérique de 3 cm)
  • Vitesse de balayage du champ : 0–7T ≤ 30 minutes
• Vibrations
  • Vibration de la platine échantillon : ±20 nm
• Espace échantillon
  • Espace échantillon : diamètre 89 mm, hauteur 88 mm
• Fenêtre optique
  • Fenêtre optique supérieure : 1 × diamètre 50 mm, ouverture claire 44 mm
  • Fenêtres optiques latérales : 7 × diamètre 40 mm, ouverture claire 26 mm
• Angle du trajet optique
  • Fenêtre supérieure (échantillon au centre de l'aimant) : plage angulaire complète 70°
  • Fenêtre supérieure (échantillon 13 mm au-dessus du centre) : plage angulaire complète 90°
  • Distance standard entre la fenêtre supérieure et l'échantillon : 15 mm
  • Fenêtre latérale : plage angulaire complète 13° (échantillon au centre de l'aimant)
• Canaux électriques
  • Canal DC : 16 lignes DC
  • Canal haute fréquence : 4 × lignes haute fréquence 20 GHz
  • Canal d'extension : prend en charge jusqu'à 80 câbles

Caractéristiques / Spécifications techniques

• Cryostat intégré combinant basse température et champ magnétique élevé pour mesures optiques
• Grand volume d'échantillon compatible avec un étage piezo cryogénique multi-axes et des connexions électriques in situ
• Accès optique multidirectionnel : une fenêtre supérieure, sept fenêtres latérales et une fenêtre inférieure pour géométries optiques flexibles
• Conçu pour MOKE, TR-MOKE, spectroscopie Raman basse température, photoluminescence, pompage par laser ultrarapide et spectroscopie temporelle en domaine térahertz
