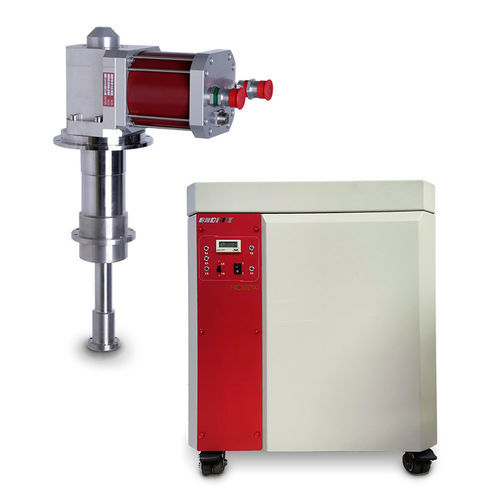

Cryostat à cycle fermé DX series

à videcompact

Présentation La série DX de cryostats à cycle fermé est une plateforme à température variable basée sur des réfrigérateurs G-M. Elle fournit des températures d'échantillon stables et contrôlables, depuis les températures cryogéniques jusqu'à près de la température ambiante, pour des mesures électriques, optiques et magnétiques en haute vacuum ou en atmosphère. Les configurations sont modulaires pour intégrer tête froide, compresseur, fenêtres optiques et raccordements électriques.

Principales caractéristiques

• Conçue pour des expériences électriques, optiques et magnétiques en basses températures.
• Conception modulaire et compacte sans consommation d'agent frigorifique; longues périodes sans maintenance et options évolutives.
• Refroidissement en deux étages : premier étage pour l'écran thermique, second étage pour l'échantillon.
• Environnements d'échantillon : haut vide ou atmosphère; plusieurs matériaux de fenêtres optiques disponibles.
• Porte‑échantillons interchangeables en cuivre sans oxygène plaqué or pour adaptation rapide aux essais.
• Capteurs de température disponibles : diode au silicium, Cernox (pour champs magnétiques élevés) et capteurs fer‑rhodium selon les besoins.
• Divers choix de compresseurs, modes de refroidissement et accessoires pour laboratoires et installations industrielles.

Modèles & principales spécifications (groupés)

• Série DX (exemples : DX-101D, DX-101DL, DX-305D, DX-205D, DX-408D2, DX-415D) :
  • Plage de température : typ. 3,5–325 K ou 4–325 K selon modèle.
  • Résistance de chauffage : 60 W ou 70 W en configuration simple selon modèle.
  • Options de tête froide : 101D, 101DL, 305D, 205D, 408D2, 415D; températures minimales ≲3 K pour certaines têtes.
  • Temps de refroidissement : exemples de ~60 min à 150 min jusqu'à 4 K selon modèle.
  • Puissance de refroidissement : de 0,1 W@4,2 K & 3 W@50 K jusqu'à ~1,5 W@4,2 K & 35–40 W@~43–50 K.
  • Compresseurs et refroidissement : CAN-11B/C, FA40H, CKW-21A, F50H; options air ou eau.
  • Alimentation : monophasé 220 V ou triphasé 380 V suivant la configuration.
• Groupe tête froide Bench / B-type (exemples : DX-062B, DX-082B, DX-182B2S, DX-204N, DX-408S2) :
  • Plage de température : typ. 3,5–325 K (certaines variantes 7–325 K).
  • Résistance de chauffage : couramment 70 W.
  • Températures minimales : jusqu'à <3,0 K pour certaines têtes; temps de refroidissement typ. 60–100 min.
  • Puissance de refroidissement : exemples de 0,5 W@4,2 K & 30 W@80 K jusqu'à dizaines de watts pour têtes haute performance.
  • Compresseurs typiques : F50H, F70H, F-100, HC-4E; refroidissement généralement par eau.
• Groupe chillers / têtes froides plus grandes (exemples : DXCH202, TCH204, DXCH208R/L, DXCH210, KDE210SA) :
  • Plage de température : typ. 10–325 K.
  • Résistances de chauffage : couramment 50 W ou 70 W selon variante.
  • Températures minimales : généralement <10 K pour cette famille; temps de refroidissement exemples 40–75 min vers 10–20 K.
  • Puissance de refroidissement : de quelques watts à 10–20 K jusqu'à dizaines de watts à 30–80 K.
  • Compresseurs : HC-4E, F70H, KDC6000V; majoritairement refroidissement par eau.
• Grandes gammes / cryostats à température variable (exemples : DX500B, DX400B, DXC110LT, DXCH110, DXCH104, DX125D, DXKDE400SX, DXKDE535) :
  • Plages de température variables selon modèle (ex. 14–325 K, 15–325 K, 25–325 K, 30–325 K).
  • Résistances de chauffage : large éventail (70 W à 300 W et plus selon modèle).
  • Têtes froides associées : RDK-500B, RDK400B, C110LT, CH110, CH104, RD-125D, KDE400SX, KDE535.
  • Puissance de refroidissement : dizaines à centaines de watts selon température (ex. 40 W@20 K, 80 W@30 K, 175 W@77 K pour systèmes plus grands).
  • Compresseurs et refroidissement : souvent compresseurs F70H et refroidissement par eau pour configurations haute capacité; consommation électrique croissante avec la taille.

Caractéristiques techniques & options

• Capteurs de température : diode au silicium, fer‑rhodium, Cernox™ (adapté aux champs magnétiques).
• Stabilité de température : jusqu'à ±0,01 K avec contrôleur adapté (ex. DXTC-290).
• Interface vacuum : prise vacuum standard KF25 pour aspiration; soupape de décharge KF16 sur certaines configurations intégrées.
• Montage expérimental : adapté aux expériences optiques et électriques; la plupart des têtes (sauf pulse tube) peuvent être installées selon différents angles; isolation antivibratoire en option en trois étages pour réduire les vibrations d'échantillon à <1 μm.
• Matériaux de fenêtres : quartz fondu, silicium IR, saphir, ZnSe, ZnS, germanium, Si, CdF2, Mylar, Kapton et options sur mesure; 0 à 1–5 fenêtres selon besoin.
• Éléments intégrés typiques : capot de vide, capteur de température et résistance, porte‑échantillon cuivre sans oxygène plaqué or, prise KF25, soupape KF16, connecteur électrique vacuum 8 broches, compresseur, conduite d'entraînement tête froide, conduite gaz haute pression et trousse d'outillage.
