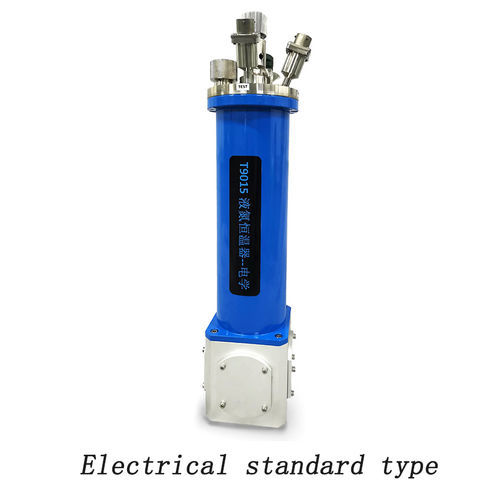

Cryostat compact DXT90 series

à l'azote liquideà vide

Cryostat à azote liquide - électrique
Le cryostat électrique à azote liquide est un cryostat sous vide conçu pour un refroidissement rapide et un contrôle de température stable des échantillons destinés aux mesures électriques et électromagnétiques. Il utilise l'azote liquide comme fluide frigorigène, permet un refroidissement rapide jusqu'aux températures cryogéniques et peut être configuré avec plusieurs options de connecteurs électriques et de tailles de porte-échantillons.

Principe de fonctionnement
Remplir la chambre interne d'azote liquide ; en ajustant l'écart entre la fiche de contrôle de température et le doigt froid pour contrôler les fuites de chaleur et en réglant la puissance de chauffage via le contrôleur de température DXTC-290, la température du cryostat peut balayer rapidement environ 80 K–600 K et être stabilisée à une valeur donnée. Avec l'option de réduction de pression, la température peut être abaissée et stabilisée à 65 K.

Caractéristiques

• Plage de température : standard jusqu'à 65 K (plages typiques : 65–325 K ou 65–500 K ; option jusqu'à 700 K).
• Refroidissement rapide et grande efficacité (temps de refroidissement détaillés dans les spécifications techniques).
• L'échantillon est placé dans une chambre sous vide offrant un environnement expérimental stable et idéal.
• L'intercouche sous vide comprend un adsorbant basse température pour prolonger la tenue du vide et la durée d'utilisation de l'azote liquide.
• Thermomètre à résistance Pt100 utilisé pour la mesure de la température (bonne stabilité et répétabilité).
• Multiples options de configuration pour répondre à différents besoins de test ; ajout d'azote liquide facile en cours d'utilisation.
• Porte-échantillon électrique avec carte d'échantillon enfichable et borniers faciles d'utilisation.
• Livré en standard avec 8 conducteurs de mesure ; extensible jusqu'à 32 conducteurs.
• Structure compacte adaptée à l'utilisation avec des aimants pour des tests électromagnétiques (résistivité, magnétorésistance, effet Hall, etc.).
• Personnalisable selon les exigences du client.

Options de porte-échantillon

• DXT9015 : 15 x 25 mm, matériau OFHC (porte-échantillon électrique standard avec 4 borniers haut/bas).
• DXT9020 : 20 x 30 mm, matériau OFHC.
• DXT9030 : 30 x 40 mm, matériau OFHC.

Remarque : Tous les cryostats électriques standard sont livrés avec un porte-échantillon ; des porte-échantillons supplémentaires ou sur mesure peuvent être fournis.

Options de connecteurs électriques du cryostat

• DXT90-8P frittage de verre ordinaire — connecteur enfichable 8 broches.
• DXT90-12P frittage de verre ordinaire — connecteur enfichable 12 broches.
• DXT90-SMA — option RF : 0–18 GHz (avec câble souple) ou 0–12,4 GHz (avec câble semi-rigide/semi-flexible).
• DXT90-BNC — 0–4 GHz avec câble coaxial ordinaire.
• DXT90-TRX — connecteur triaxial (option connecteur triax enfichable).
• DXT90-S — coffret de jonction en acier inoxydable optionnel.
• DXT90-PTEF — option gaine de câblage en PTFE (coquille et connecteur isolés en PTFE pour séparer les propriétés électriques de la coquille).

Remarques

• Le cryostat électrique standard comporte deux connecteurs à la livraison : un pour le capteur de température et le chauffage, un pour le câblage de mesure électrique. Pour davantage de câblage de mesure, des passages de montage ou des Breakout Boxes peuvent être nécessaires.
• Pour une exploitation à basse température jusqu'à 65 K, des accessoires de réduction de pression peuvent être requis (le thermostat standard n'inclut pas de moyens spéciaux de réduction de pression).
• Thermostat haute température 700 K disponible en option et personnalisable.

Spécifications techniques

• Modèle (série) : série DXT90 (modèles individuels : DXT9015, DXT9015H, DXT9020, DXT9020H, DXT9030, DXT9030H).
• Plage de température par modèle : DXT9015 / DXT9020 / DXT9030 : 65–325 K ; DXT9015H / DXT9020H / DXT9030H : 65–500 K. (Option 700 K sur demande.)
• Temps de refroidissement : ≤ 25 min (refroidissement à 80 K) ; ≤ 40 min (refroidissement à 65 K).
• Connecteur électrique : prise 8 broches standard (extensible).
• Tailles de porte-échantillon : 15 x 25 mm (DXT9015), 20 x 30 mm (DXT9020), 30 x 40 mm (DXT9030).
• Thermomètre : thermomètre à résistance Pt100 (fourni étalonné ou non ; par défaut non étalonné).
• Stabilité de la température : ±0,01 K (dépend du contrôleur de température).
• Options de chauffage (selon variantes) : 30 W ou 60 W.
• Interface sous vide : KF25 standard.
• Environnement d'échantillon : vide.
• Degré de vide requis : ≤ 1 Pa suffisant.
• Autonomie en azote liquide : 6 h à 80 K ; 5 h à 100 K ; 3 h à 200 K.
• Volume de la chambre d'azote liquide : standard 500 ml (personnalisable).
• Résumé des instructions de sélection : Le cryostat de mesure électrique est équipé d'un connecteur de mesure électrique 8 noyaux (extensible à 32). Options de câblage : fil émaillé, fil en PTFE, fil en bronze-phosphore basse température, câble coaxial basse température, etc. Conception compacte adaptée aux tests électromagnétiques assistés par aimant (résistivité, magnétorésistance, effet Hall).
