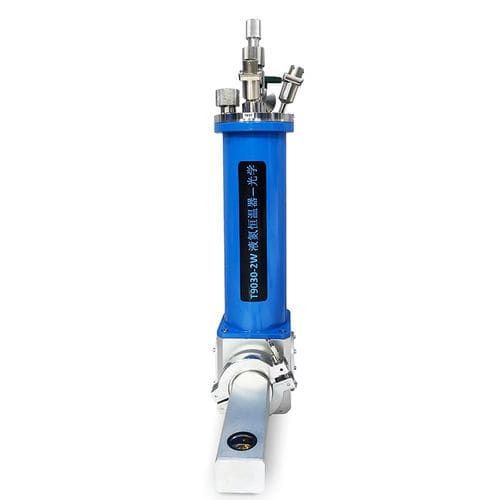

Cryostat à vide DXT91 series

compactà l'azote liquideen acier inoxydable

Cryostat à azote liquide - Optique est un cryostat optique conçu pour les expériences de spectroscopie et de photoélectricité, offrant un environnement sous vide pour l'échantillon et un refroidissement rapide à l'aide d'azote liquide. Principe de fonctionnement

• Le réfrigérant à basse pression entre dans le cryostat par l'entrée de liquide et est introduit dans l'évaporateur au fond par un tube capillaire interne. Un chauffage et un capteur de température sont installés sur l'évaporateur. De la vapeur à température contrôlée est pulvérisée dans la chambre à échantillon pour refroidir l'échantillon ; la vapeur d'échappement est rejetée dans l'atmosphère ou dans un dispositif de récupération des gaz. L'échantillon peut être chargé par le haut à l'aide d'une tige d'échantillonnage. Le fond utilise un couvercle à vide compact, ce qui le rend adapté aux mesures dans les champs magnétiques.

Caractéristiques

• Température de 65K-500K (en option jusqu'à 700K) ; haute efficacité et vitesse de refroidissement rapide.
• Échantillon situé dans une chambre à vide pour un environnement expérimental idéal et stable.
• Couche intermédiaire de vide équipée d'un adsorbant à basse température pour augmenter le temps de maintien du vide et prolonger le temps d'utilisation de l'azote liquide.
• Capteur de température à résistance de platinePT100 pour une bonne stabilité et une bonne répétabilité.
• Multiples options de configuration pour répondre aux différents besoins en matière d'essais.
• Remplissage pratique de l'azote liquide pendant l'utilisation.
• Le porte-échantillon optique peut être équipé d'une carte d'échantillon enfichable et de bornes conviviales.
• Personnalisable en fonction des besoins de l'utilisateur.
• L'appareil est livré en standard avec 8 cordons de mesure, extensibles à 32.
• Configuration standard des fenêtres : deux fenêtres en quartz fondu (extensible à cinq) ; le matériau des fenêtres peut être modifié en fonction des besoins.
• Changement rapide des échantillons (peut être effectué en 5 minutes).
• Types de porte-échantillons disponibles : porte-échantillons liquides, porte-échantillons poudre/poussière, porte-échantillons solides et porte-échantillons en bloc.

Options de porte-échantillons

• DXT9115-4W - 15 × 25 mm, OFHC, porte-échantillon optique standard.
• DXT9115-4W-10LTH - 15 × 25 mm, OFHC, porte-échantillon optique standard avec trou de Φ10 mm.
• DXT9115-4W-H-10LTH - 15 × 25 mm, OFHC, porte-échantillon optique standard avec trou de Φ10 mm.
• DXT9120-4W - 20 × 30 mm, OFHC, support optique standard (sans trou).
• DXT9120-4W-15LTH - 20 × 30 mm, OFHC, support optique standard avec trou Φ15 mm.
• DXT9120-4W-H-15LTH - 20 × 30 mm, OFHC, support optique standard avec trou Φ15 mm.
• DXT9130-4W - 30 × 40 mm, OFHC, support optique standard (sans trou).
• DXT9130-4W-20LTH - 30 × 40 mm, OFHC, support optique standard avec trou Φ20 mm.
• DXT9130-4W-H-20LTH - 30 × 40 mm, OFHC, support optique standard avec trou de Φ20 mm.
• DXPSC-10 - Φ10 mm récipient d'échantillon de poudre de quartz (récipient de poudre avec fenêtre de quartz de 10 mm sur un côté).
• Remarque : Tous les cryostats optiques standard sont livrés avec un porte-échantillon ; des porte-échantillons supplémentaires/personnalisés peuvent être fournis sur demande. Une plaque de pression est incluse pour fixer les échantillons optiques ; son ouverture correspond au trou de lumière.

Options de connecteurs optiques / électriques du cryostat

• DXT91-8P frittage de verre ordinaire - connecteur électrique ordinaire à fiche rapide 8 broches.
• DXT91-12P frittage de verre ordinaire - connecteur électrique ordinaire à fiche rapide 12 broches.
• DXT91-SMA - options : 0-18 GHz avec câble souple ; 0-12,4 GHz équipé de câbles semi-rigides et semi-flexibles.
• DXT91-BNC - 0-4 GHz avec câble coaxial ordinaire.
• DXT91-TRX - connecteur triaxial (connecteur triaxial à prise rapide disponible).
• DXT91-S - boîte de jonction en acier inoxydable (coque et carte de câblage intégralement mises à la terre).
• DXT91-PTEF - couvercle de câblage en PTFE en option (carte isolante en PTFE dans la coque ; propriétés électriques du boîtier et du connecteur indépendantes).
• Remarques : Les cryostats quittent l'usine avec deux connecteurs (un pour la sonde de température/le chauffage, un pour les autres mesures) ; des lignes de test supplémentaires peuvent nécessiter des trous de montage ou des boîtes de dérivation. Pour un fonctionnement jusqu'à 65K, les accessoires de réduction de pression correspondants sont nécessaires.

Caractéristiques / spécifications techniques

• Modèles : DXT9115-4W, DXT9115-4W-H, DXT9120-4W, DXT9120-4W-H, DXT9130-4W, DXT9130-4W-H (série DXT91).
• Gammes de température par modèle : DXT9115-4W / DXT9120-4W / DXT9130-4W - 65-325 K ; DXT9115-4W-H / DXT9120-4W-H / DXT9130-4W-H - 65-500 K. (Plage de température d'expédition standard 80K-500K ; extensible à 65K-500K.)
• Temps de refroidissement : ≤ 25 min.
• Fenêtre optique (standard) : quatre fenêtres - les tailles dépendent du modèle (exemples dans le tableau des produits : Quatre Φ15×1,5, Quatre Φ20×1,5, Quatre Φ30×1,5 selon le modèle).
• Connecteur de cordon de mesure : connecteur de cordon de mesure standard à 8 fils ; connecteurs coaxiaux et micro-ondes en option ; déconnexion ou connecteurs supplémentaires possibles.
• Environnement de l'échantillon : échantillon placé dans le vide.
• Interface de vide : interface KF25 standard.
• Degré de vide : ≤ 1 Pa est suffisant.
• Thermomètre : Thermomètre à résistance de platine PT100 (calibré et non calibré disponibles ; non calibré par défaut).
• Stabilité de la température : ±0,01 K (dépend du régulateur de température DXTC-290).
• Réchauffeur : variantes 30 W ou 60 W disponibles (en fonction du modèle).
• Temps de maintien dans l'azote liquide : valeurs d'exemple - 6 h à 80 K ; 5 h à 100 K ; 3 h à 200 K.
• Volume de la chambre à azote liquide : standard 500 mL (personnalisable).
• Application : test spectral, réaction photoélectrique, Raman, électroluminescence, photoluminescence, etc.
