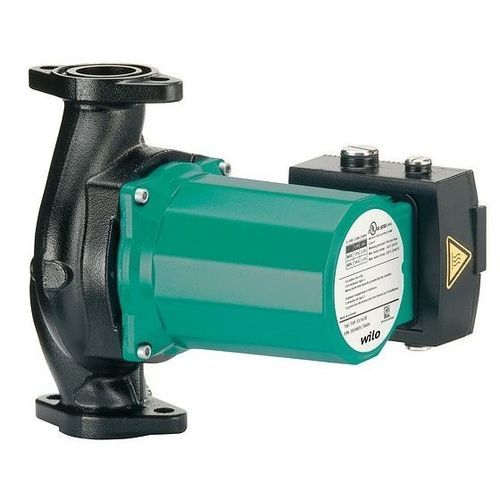

Pompe centrifuge TOP-S series

à eauélectriquestationnaire

Présentation

• Sans garniture mécanique
• Circulateur silencieux, rotor noyé, faible besoin de maintenance
• Fonctionnement à deux vitesses sur toutes les tensions
• Ventilation automatique
• Revêtement par cataphorèse pour protection contre la corrosion
• Boîtier électrique robuste en aluminium moulé
• Dimensions bride à bride réduites

Conception
Pompe monophasée/ triphasée à rotor noyé, étage unique, avec raccord bride ou à vis. Deux vitesses présélectionnables pour réglage manuel de la capacité. Longueur hydraulique courte et corps de pompe revêtu KTL pour meilleure tenue en environnement corrosif.

Application

• Tous types de systèmes de chauffage à eau chaude
• Circuits fermés de refroidissement
• Systèmes de climatisation
• Circulation industrielle
• Applications solaires et géothermiques
• Mélanges eau/glycol jusqu'à 50 %
• Débit max. : 290 GPM
• Hauteur max. : 70 ft

Équipement / Fonction

• Deux vitesses présélectionnables pour réglage de capacité
• Brides : 2 boulons ovales 1 ¼" et 1 ½" – flasque 4 boulons 2" – 4 boulons 3" 125# à face relevée ANSI
• Corps de pompe revêtu par cataphorèse
• Protection thermique du moteur; témoins de mise sous tension et de rotation inverse (triphasé)
• Entrée de câble des deux côtés pour faciliter l'installation

Désignation
Exemples et signification :

TOP-S 2x25 → TOP = Circulateur, -S = Pompe standard, 2 = diamètre de raccord en pouces (ex.), 25 = hauteur de consigne 25 ft

Variantes produits (table de sélection)
Nombre de résultats : 60

Table (colonnes)
Description produit | Raccord pompe | Raccord réseau | Pièces par palette | Pression maximale de service | Référence article
TOP-S 1.5X20 145PSI 1~115V60HZ (H) | 1.50" | 1~115 V, 60 Hz | 21 | 145 psi | 2067547
TOP-S 1.5X20 145PSI 1~230V60HZ (H) | 1.50" | 1~230 V, 60 Hz | 21 | 145 psi | 2067548
TOP-S 1.5X20 145PSI 3~230V60HZ (H) | 1.50" | 3~230 V, 60 Hz | 21 | 145 psi | 2067549
TOP-S 1.5X30 145PSI 1~115V60HZ (H) | 1.50" | 1~115 V, 60 Hz | 21 | 145 psi | 2067550
TOP-S 1.5X30 145PSI 1~230V60HZ (H) | 1.50" | 1~230 V, 60 Hz | 21 | 145 psi | 2067551
TOP-S 1.5X30 145PSI 3~230V60HZ (H) | 1.50" | 3~230 V, 60 Hz | 21 | 145 psi | 2067552

Contenu de la livraison

• Circulateur
• Joints d'étanchéité de bride
• Instructions d'installation et d'utilisation

Options

• Pompes 3~400V : moteur avec protection interne ou protection moteur intégrée; témoin d'anomalie collective et contact pour signal d'anomalie (selon type)
• Pompes 1~230V : moteur avec protection interne ou protection moteur complète avec relais Wilo

Matériaux

• Corps de pompe : fonte ou bronze revêtu par cataphorèse (KTL)
• Turbine : composite technique (PP - 50 % fibre de verre)
• Arbre : acier inoxydable
• Paliers : carbone imprégné de métal

Caractéristiques techniques

• Alimentation : 1~115/230 V, 60 Hz / 3~208/230/460 et 575 V, 60 Hz (selon modèle)
• Température fluide : -14 °F à +248 °F (-10 °C à +120 °C)
• Débit max. : jusqu'à 290 GPM
• Hauteur max. : jusqu'à 70 ft
• Pression de service max. : 145 PSI (10 bar)
• Classe d'isolation / protection : H (selon modèle)
• Deux vitesses présélectionnables
