Pompe centrifuge Atmos TERA-SCH-HE series

à eaupour eau potablepour eau industrielle

Présentation

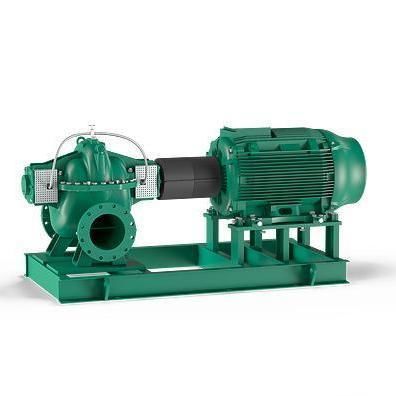

L'Atmos TERA-SCH-HE est une pompe centrifuge à corps fendu axial conçue pour un fonctionnement continu fiable et le transport économe en énergie de forts débits au sein de vastes réseaux de distribution.

Principaux avantages

• Fonctionnement continu fiable pour l'alimentation en eau potable et les réseaux de distribution à grande échelle.
• Réduction des coûts énergétiques grâce à un rendement hydraulique global élevé.
• Alignement simplifié grâce à un accouplement tolérant et un dispositif de réglage du moteur en option.
• Hydraulique silencieuse, faibles vibrations et niveau sonore réduit pour une meilleure fiabilité d'exploitation.
• Comportement NPSH optimisé pour limiter la cavitation.
• Conception compacte réduisant l'encombrement d'installation.
• Version certifiée eau potable disponible en option ; revêtement Ceram CT optionnel (approuvé eau potable) — gain d'efficacité jusqu'à ≈3 %.
• Débit standard jusqu'à 4 100 m³/h (≈18 000 USgpm).

Conception
Pompe à corps fendu axial montée sur un châssis soudé ; conception centrifuge monopontée (single-stage) standard.

Applications

• HVAC
• Alimentation en eau municipale et industrielle
• Installations de process et utilités

Désignation (exemple et attributs clés)
Exemple : Wilo-Atmos TERA-SCH-HE-10x6x16/MS/100/4/208-230/460V~3 ODP

• Nom de la marque : Wilo
• Famille produit : Atmos TERA-SCH-HE
• Entrée (succion) : 8"–20" (ex. 10")
• Sortie (refoulement) : 6"–16" (ex. 6")
• Diamètre maximum de l'impulseur : jusqu'à 16" (ex.)
• Étanchéité : joint mécanique (MS) ou garniture (PS)
• Moteurs : 4 pôles ou 6 pôles
• Tensions : 3~208-230/460V 60 Hz ou 3~575V 60 Hz
• Boîtiers : ODP ou TEFC

Données techniques (résumé)

• Température fluide : 18°F à 248°F (≈ -8°C à 120°C) ; pour garniture limitée à 212°F (≈100°C)
• Température ambiante : -4°F à 104°F (≈ -20°C à 40°C)
• Pression maximale de service : 175 PSI (≈12 bar) ou 232 PSI (≈16 bar) selon version
• Débit standard : jusqu'à 4 100 m³/h (≈18 000 USgpm)
• Diamètres nominaux (exemples) : succion 8"–20" ; refoulement 6"–16"
• Connexions électriques : 3~208-230/460V, 60 Hz ou 3~575V, 60 Hz

Matériaux

• Corps de pompe : fonte grise ASTM A48 Classe 35
• Axe et chemise d'axe : acier inoxydable ASTM A276 GR. 410
• Impulseur : acier inoxydable ASTM A743 Gr.CF8
• Joint mécanique : Carbone / Carbure de silicium / EPDM (E1)
• Garniture : 20% GF PPE & PS avec garniture en coton graphité

Construction

• Corps fendu axialement pour un accès et une maintenance facilités ; configuration monopontée standard.
• Options de livraison : pompe nue (bare shaft), pompe avec platine/accouplement/protection, ou ensemble complet avec moteur.
• Étanchéité d'arbre par joint mécanique ou garniture.
• Moteurs 4 pôles et 6 pôles ; boîtiers NEMA ODP et TEFC disponibles.
• Châssis en acier soudé pour une installation rigide.

Contenu de la livraison

• Pump End Only (pompe nue)
• Pompe, base, accouplement et protection d'accouplement
• Ensemble complet (pompe, base, accouplement, protection et moteur)
• Notice d'installation et d'exploitation

Série / Informations de performance
Courbes de famille et graphiques de performance disponibles pour sélection. Débit standard jusqu'à 4 100 m³/h (≈18 000 USgpm) selon configuration.

Caractéristiques / spécifications techniques

• Série : Atmos TERA-SCH-HE (pompe à corps fendu axial)
• Gamme température fluide : 18°F à 248°F (≈ -8°C à 120°C)
• Gamme température ambiante : -4°F à 104°F (≈ -20°C à 40°C)
• Pression maxi : 175 PSI (≈12 bar) ou 232 PSI (≈16 bar)
• Options d'étanchéité : joint mécanique (MS) ou garniture (PS)
• Diamètres nominaux : succion 8"–20" ; refoulement 6"–16"
• Moteur : 4 pôles / 6 pôles ; boîtier ODP ou TEFC
• Options : revêtement Ceram CT et versions certifiées pour eau potable
