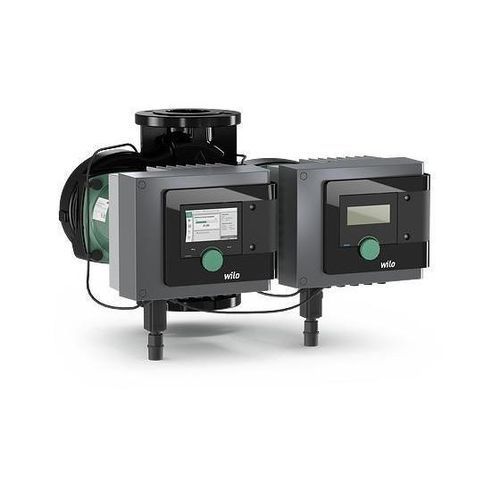

Pompe à rotor gainé Stratos MAXO-D series

à eauà moteur brushless DCà amorçage standard

Brève description
Le smart-circulateur destiné aux bâtiments commerciaux gérés par une GTB. Plus d'efficacité, de connectivité et de confort : Wilo-Stratos MAXO et Wilo-Stratos MAXO-D intègrent des fonctions facilitant l'exploitation et l'intégration au système de gestion du bâtiment.

Type de produit
Circulateur double à rotor noyé.

Caractéristiques principales

• Commande intuitive via le Setup Guide, écran graphique et technologie du bouton vert.
• Fonctions d'économie d'énergie (ex. No-Flow Stop) pour un rendement maximal.
• Fonctions de régulation intelligentes : Dynamic Adapt plus, Multi-Flow Adaptation, T-const., ΔT-const., Constante Q.
• Communication moderne : Bluetooth et possibilité Modbus RTU / BACnet MS/TP via modules CIF ; mise en réseau via Wilo Net.
• Moteur EC intégré avec réglage électronique de la puissance et protection moteur complète ; Wilo-Connector pour connexion électrique rapide.

Variantes de produit / Exemples
Exemples :
Stratos MAXO-D 3x3-20 145PSI | Bride : 3" | Alimentation : 1~230-240 V, 50/60 Hz | Poids brut env. 2,69 lb | Pièces/palette : 4 | Pression max. : 145 psi | Réf. 2164620
Stratos MAXO-D 3x3-40 145PSI | Bride : 3" | Alimentation : 1~230-240 V, 50/60 Hz | Poids brut env. 2,78 lb | Pièces/palette : 4 | Pression max. : 145 psi | Réf. 2164621
Stratos MAXO-D 3x3-52 145PSI | Bride : 3" | Alimentation : 1~230-240 V, 50/60 Hz | Poids brut env. 2,78 lb | Pièces/palette : 4 | Pression max. : 145 psi | Réf. 2164622

Conception / Construction
Circulateur intelligent sans garniture, double tête, raccord à bride ronde. Moteur EC avec adaptation électronique de puissance, roue à aubes tridimensionnelle, canne d'étanchéité en composite à base de fibres de carbone. Emplacement pour modules CIF en option.

Application
Installations de chauffage à eau chaude, systèmes de climatisation, circuits de refroidissement fermés et circuits de circulation industriels. Convient pour radiateurs, planchers chauffants, plafonds refroidissants, ventilo-convecteurs et échangeurs.

Modes de régulation

• Vitesse constante
• Δp-c (pression différentielle constante)
• Δp-v (pression différentielle variable)
• Dynamic Adapt plus
• T-const. (régulation de température constante)
• ΔT (régulation par différence de température)
• Constante Q (débit constant)
• Multi-Flow Adaptation
• Régulateur PID défini par l'utilisateur

Fonctions optionnelles / automatiques

• Q-Limit max / Q-Limit min
• No-Flow Stop (désactivation en cas de débit nul)
• Mode réduction automatique
• Évaluation de circuit (Δp-c avec capteur externe)
• Détection désinfection thermique (Stratos MAXO-Z)
• Pente Δp-v variable, démarrage progressif et routines automatiques de dépannage

Réglages manuels et fonctions

• Setup Guide pour la sélection d'application et le paramétrage
• Entrée directe du point nominal pour Δp-v
• Affichage d'état et réglage/réinitialisation du compteur d'énergie (chauffage et refroidissement)
• Fonction de purge, verrouillage des touches, réinitialisation usine et jeux de paramètres
• Paramétrage des entrées analogiques/numériques et sorties relais
• Fonction double pompe pour deux pompes simples opérant en duo

Entrées externes, échange de données et interfaces

• 2 entrées analogiques : 0–10 V, 2–10 V, 0–20 mA, 4–20 mA, PT1000
• 2 entrées numériques : commandes sans potentiel, fonctions paramétrables (Ext. Off, Ext. Min, Ext. Max, MANUAL (GTB-OFF), verrouillage, commutation chauffage/clim.)
• Bluetooth pour échange de données sans fil et pilotage via smartphone/tablette
• Interfaces série via modules CIF optionnels : Modbus RTU, BACnet MS/TP ; Wilo Net pour gestion multi-pompes

Fonctions d'affichage et signalisation

• Affichage graphique haute résolution avec Green Button et deux touches : consigne, hauteur réelle, débit réel, puissance, températures
• LED d'état : vert = OK, bleu = communication, rouge = défaut, jaune = avertissement
• Descriptions textes complètes des erreurs/avertissements et mesures correctives ; signaux collectifs défaut (SSM) et marche (SBM)

Équipement / Contenu de la livraison

• Pompe
• 2 × Wilo-Connector optimisés avec adaptateur ½ NPT
• 10 × presse-étoupes M16 × 1,5
• Notice de montage et d'utilisation

Accessoires

• Brides pleines
• Capteurs PT1000 (contact tuyauterie et doigt de gant)
• Capteur de pression différentielle
• Modules CIF Wilo : Modbus RTU, BACnet MS/TP

Caractéristiques / spécifications techniques

• Plage de température admissible : 14 °F (-10 °C) à 230 °F (+110 °C)
• Alimentation : 1~115 V ou 1~230–240 V, 50/60 Hz (selon type)
• Indice de protection : Type 2
• Raccord bride : 3"
• Pression max. de service : 145 PSI
• Classe d'isolation : F
• Matériaux : corps en fonte grise (revêtement cataphorèse), arbre inox, palier carbone, roue en plastique
