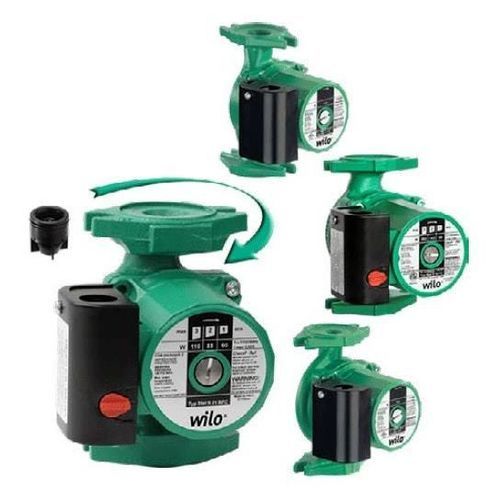

Circulateur RF Star series

Présentation

• Circulateur à rotor noyé
• Convient pour toute position d'installation avec arbre horizontal; boîte de bornes en position 3‑6‑9‑12 heures
• Trois vitesses présélectionnables pour réglage de charge (type « S » uniquement)

Conception
Circulateur à rotor noyé, avec raccords à bride ou universel. Vitesses présélectionnables pour régler la capacité sur les versions « S ».

Application
Corps en fonte pour systèmes de chauffage d'eau chaude de toutes sortes, systèmes de circulation industriels, systèmes à eau froide et systèmes de climatisation. Corps en bronze pour applications d'eau chaude sanitaire.

Équipement / Fonction

• 3 vitesses sélectionnables manuellement (type « S » uniquement)
• Moteur à protection d'impédance, protection moteur non requise
• Entrée de câble des deux côtés de la boîte à bornes
• Raccord rapide, clips à ressort pour un raccordement électrique aisé

Désignation et variantes (table)
Désignation du produit | Bride | Alimentation réseau | Nombre par palette | Pression de service maximale | Référence
Star 17FX 1-115V | 1.5" HV Flange | 1~115 V, 60 Hz | 68 | 140 psi | 4100870
Star 30F 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 78 | 140 psi | 4095807
Star 32F 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 100 | 140 psi | 4090770
Star S 21F 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 87 | 140 psi | 4105032
Star S 21FX 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 87 | 140 psi | 4090765
Star S 21 RFC 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 96 | 140 psi | 4171560
Star S 21 ZFX 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 87 | 140 psi | 4190427
Star S 33 FC 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 96 | 140 psi | 4190420
Star S 33 FC 1-230V | 0.75"-1.5" Two Bolt Flange | 1~230 V, 60 Hz | 96 | 140 psi | 2763362
Star S 33 FC+ 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 96 | 140 psi | 4219821
Star S 33 ZF 1-115V | 0.75"-1.5" Two Bolt Flange | 1~115 V, 60 Hz | 100 | 140 psi | 2760525

Caractéristiques / spécifications techniques

• Plage de température permise: +14 °F à +230 °F (‑10 °C à +110 °C)
• Alimentation électrique typique: 1~115 V, 60 Hz (certaines variantes 1~230 V, 60 Hz)
• Classe d'isolation: F
• Taille des contrebrides: 3/4", 1", 1 1/4" et 1 1/2" à pas fileté
• Pression de service max.: 145 PSI (10 bar)

Matériaux

• Boîtier de pompe: fonte grise (EN‑GJL200) ou bronze
• Turbine: composite technique (PP, 40% fibre de verre)
• Arbre: acier inoxydable
• Palier: carbone imprégné de métal

Contenu de la livraison

• Circulateur
• Joints d'étanchéité de bride
• Instructions d'installation et d'utilisation

Options

• Pompe de ventilation Star‑RSL 25/6 avec raccord de ventilation automatique
• Versions spéciales 25/4 et 25/6 (longueurs hors tout et matériaux différenciés)
